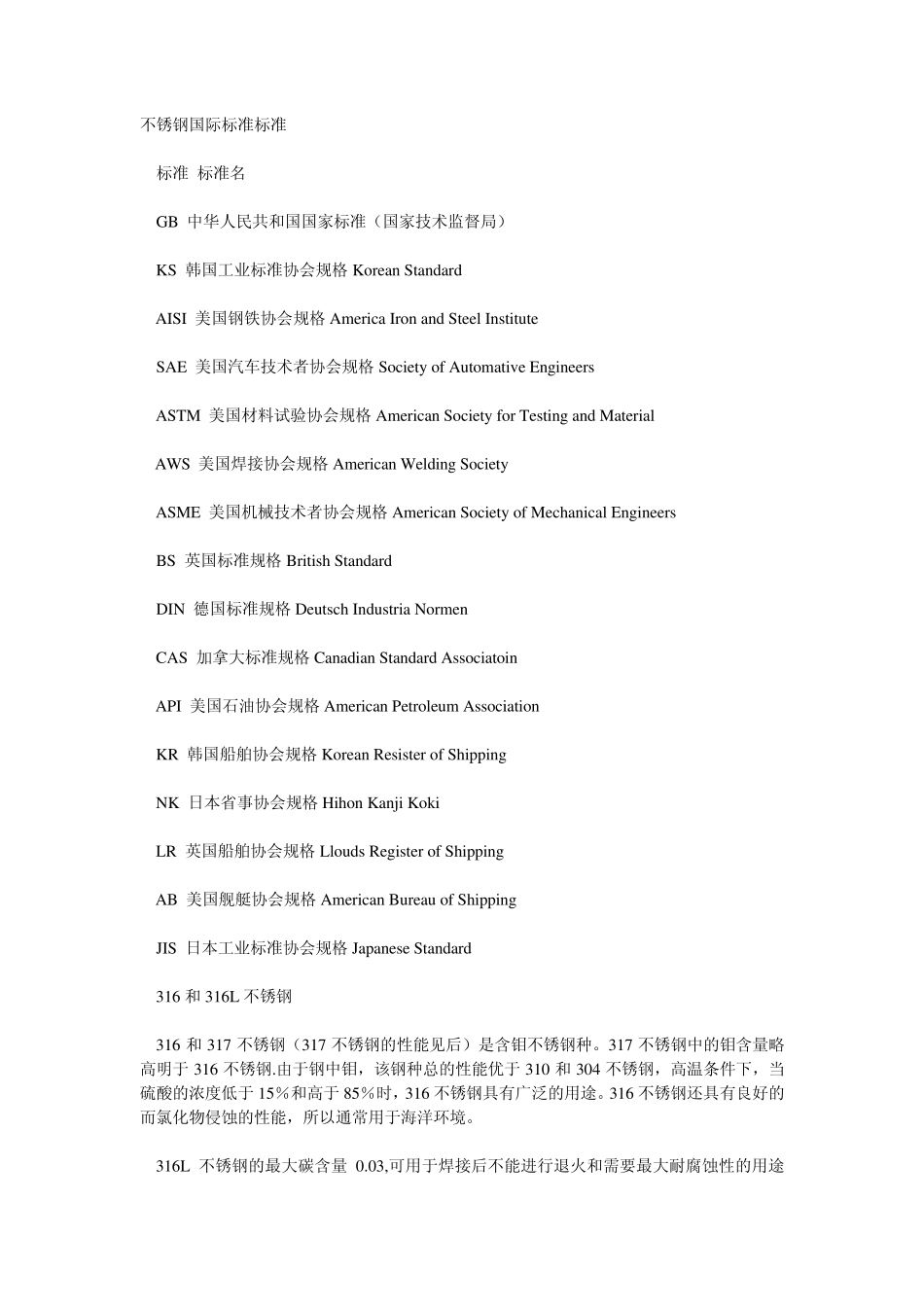

不锈钢国际标准标准 标准 标准名 GB 中华人民共和国国家标准（国家技术监督局） KS 韩国工业标准协会规格Korean Standard AISI 美国钢铁协会规格America Iron and Steel Institu te SAE 美国汽车技术者协会规格Society of Au tomativ e Engineers ASTM 美国材料试验协会规格American Society for Testing and Material AWS 美国焊接协会规格American Welding Society ASME 美国机械技术者协会规格American Society of Mechanical Engineers BS 英国标准规格British Standard DIN 德国标准规格Deu tsch Indu stria Normen CAS 加拿大标准规格Canadian Standard Associatoin API 美国石油协会规格American Petroleu m Association KR 韩国船舶协会规格Korean Resister of Shipping NK 日本省事协会规格Hihon Kanji Koki LR 英国船舶协会规格Llou ds Register of Shipping AB 美国舰艇协会规格American Bu reau of Shipping JIS 日本工业标准协会规格Japanese Standard 316 和316L 不锈钢 316 和317 不锈钢（317 不锈钢的性能见后）是含钼不锈钢种。317 不锈钢中的钼含量略高明于 316 不锈钢.由于钢中钼，该钢种总的性能优于 310 和304 不锈钢，高温条件下，当硫酸的浓度低于 15％和高于 85％时，316 不锈钢具有广泛的用途。316 不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。 316L 不锈钢的最大碳含量 0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。 耐腐蚀性：耐腐蚀性能优于304 不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316 不锈钢还耐海洋和侵蚀性工业大气的侵蚀。 耐热性：在1600 度以下的间断使用和在1700 度以下的连续使用中，316 不锈钢具有好的耐氧化性能：在800-1575 度的范围内，最好不要连续作用316 不锈钢，但在该温度范围以外连续使用316 不锈钢时，该不锈钢具有良好的耐热性。316L 不锈钢的耐碳化物析出的性能比316 不锈钢更好，可用上述温度范围。 热处理：在1850-2050 度的温度范围内进行退火，然后迅速退火，然后迅速冷却。316 不锈钢不能过热处理进行硬化。 焊接：316 不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb、316L 或 309Cb 不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316 不锈...
