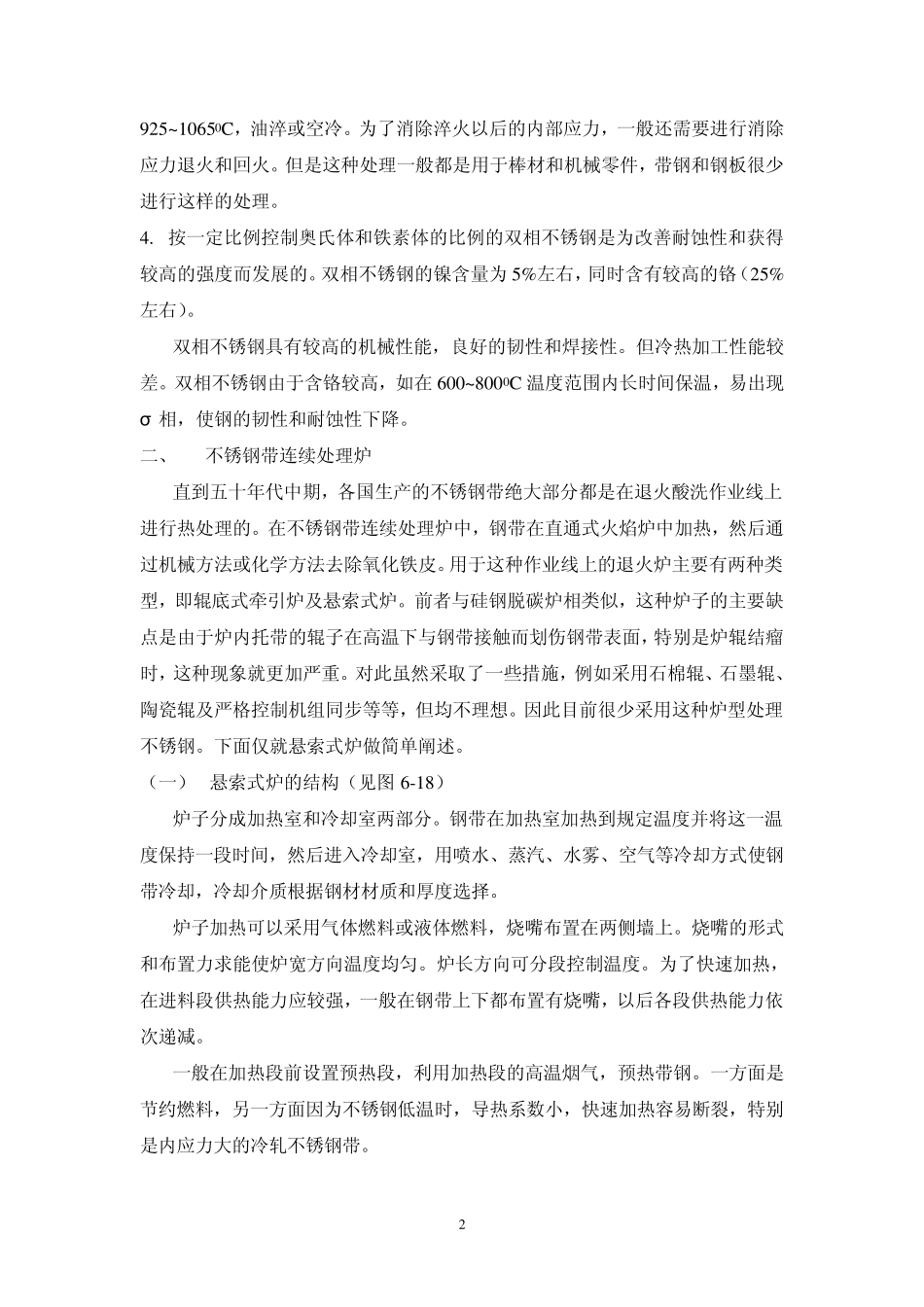

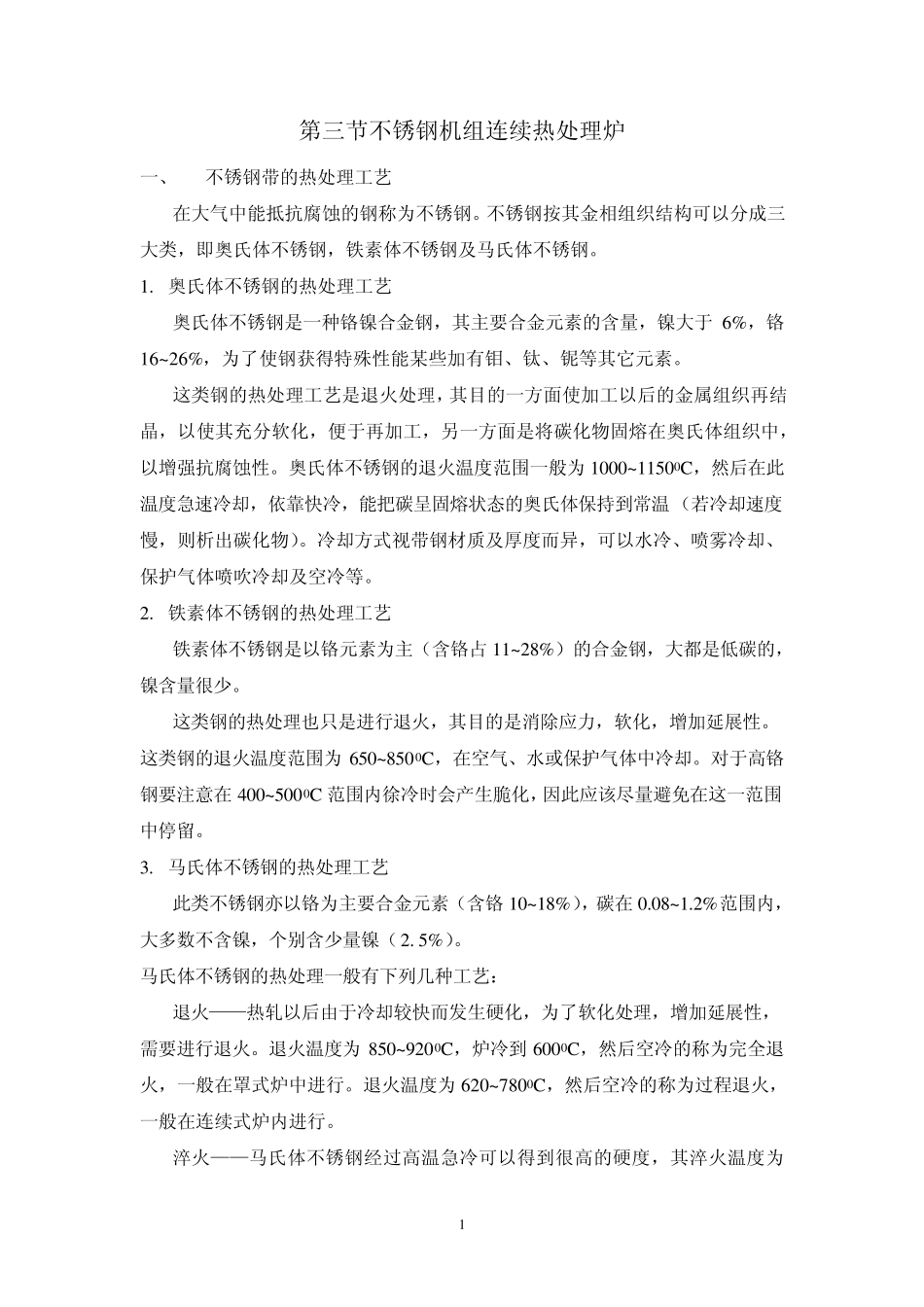

1 第三节不锈钢机组连续热处理炉 一、 不锈钢带的热处理工艺 在大气中能抵抗腐蚀的钢称为不锈钢。不锈钢按其金相组织结构可以分成三大类，即奥氏体不锈钢，铁素体不锈钢及马氏体不锈钢。 1. 奥氏体不锈钢的热处理工艺 奥氏体不锈钢是一种铬镍合金钢，其主要合金元素的含量，镍大于 6%，铬16~26%，为了使钢获得特殊性能某些加有钼、钛、铌等其它元素。 这类钢的热处理工艺是退火处理，其目的一方面使加工以后的金属组织再结晶，以使其充分软化，便于再加工，另一方面是将碳化物固熔在奥氏体组织中，以增强抗腐蚀性。奥氏体不锈钢的退火温度范围一般为 1000~11500C，然后在此温度急速冷却，依靠快冷，能把碳呈固熔状态的奥氏体保持到常温（若冷却速度慢，则析出碳化物）。冷却方式视带钢材质及厚度而异，可以水冷、喷雾冷却、保护气体喷吹冷却及空冷等。 2. 铁素体不锈钢的热处理工艺 铁素体不锈钢是以铬元素为主（含铬占11~28%）的合金钢，大都是低碳的，镍含量很少。 这类钢的热处理也只是进行退火，其目的是消除应力，软化，增加延展性。这类钢的退火温度范围为 650~8500C，在空气、水或保护气体中冷却。对于高铬钢要注意在 400~5000C 范围内徐冷时会产生脆化，因此应该尽量避免在这一范围中停留。 3. 马氏体不锈钢的热处理工艺 此类不锈钢亦以铬为主要合金元素（含铬 10~18%），碳在 0.08~1.2%范围内，大多数不含镍，个别含少量镍（2. 5%）。 马氏体不锈钢的热处理一般有下列几种工艺： 退火——热轧以后由于冷却较快而发生硬化，为了软化处理，增加延展性，需要进行退火。退火温度为 850~9200C，炉冷到 6000C，然后空冷的称为完全退火，一般在罩式炉中进行。退火温度为 620~7800C，然后空冷的称为过程退火，一般在连续式炉内进行。 淬火——马氏体不锈钢经过高温急冷可以得到很高的硬度，其淬火温度为 2 925~10650C，油淬或空冷。为了消除淬火以后的内部应力，一般还需要进行消除应力退火和回火。但是这种处理一般都是用于棒材和机械零件，带钢和钢板很少进行这样的处理。 4. 按一定比例控制奥氏体和铁素体的比例的双相不锈钢是为改善耐蚀性和获得较高的强度而发展的。双相不锈钢的镍含量为5%左右，同时含有较高的铬（25%左右）。 双相不锈钢具有较高的机械性能，良好的韧性和焊接性。但冷热加工性能较差。双相不锈钢由于含铬较高，如在600~8000C 温度范围内长时间保温，易出现σ 相，使钢的韧性和耐蚀性下...
