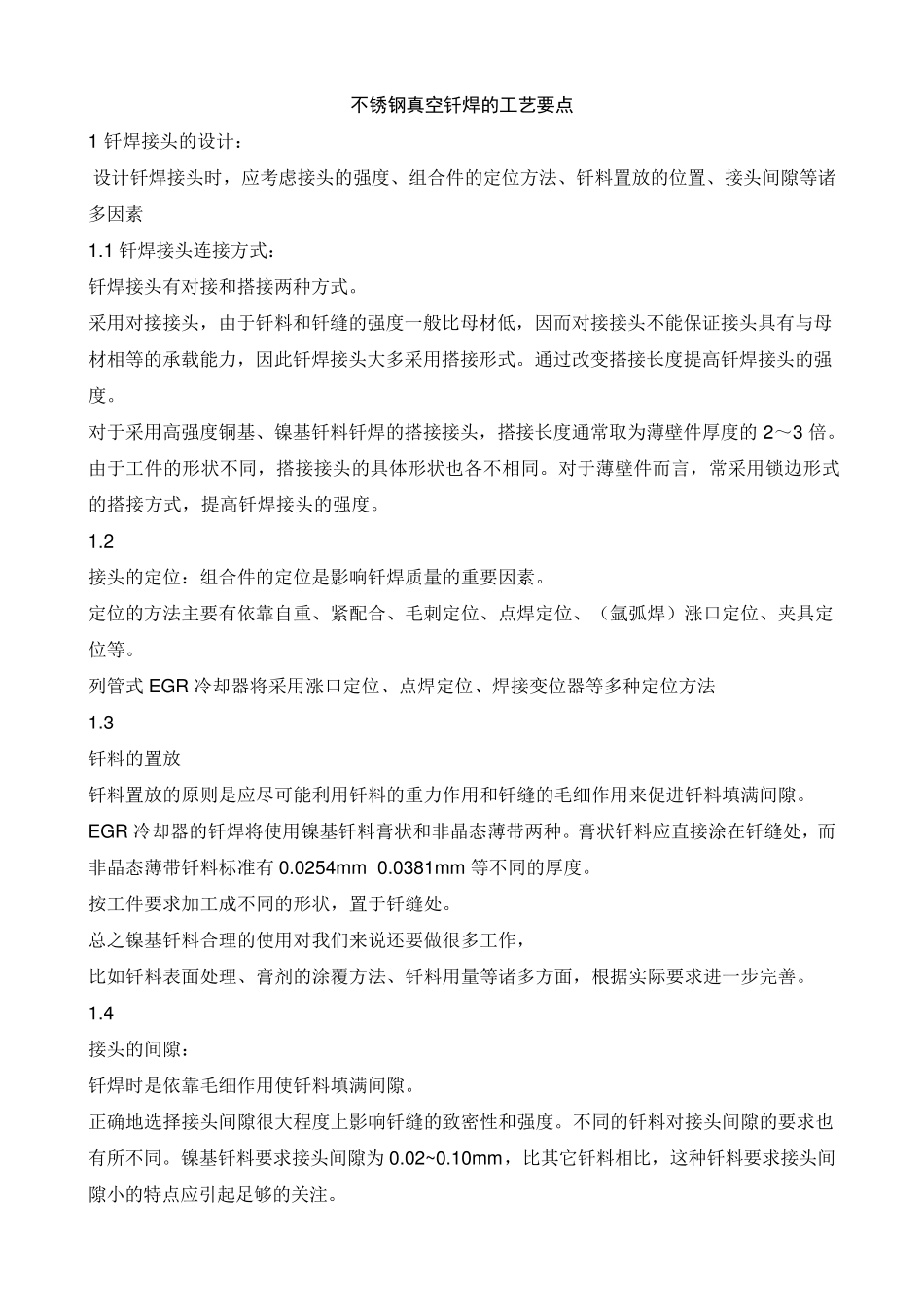

不锈钢真空钎焊的工艺要点

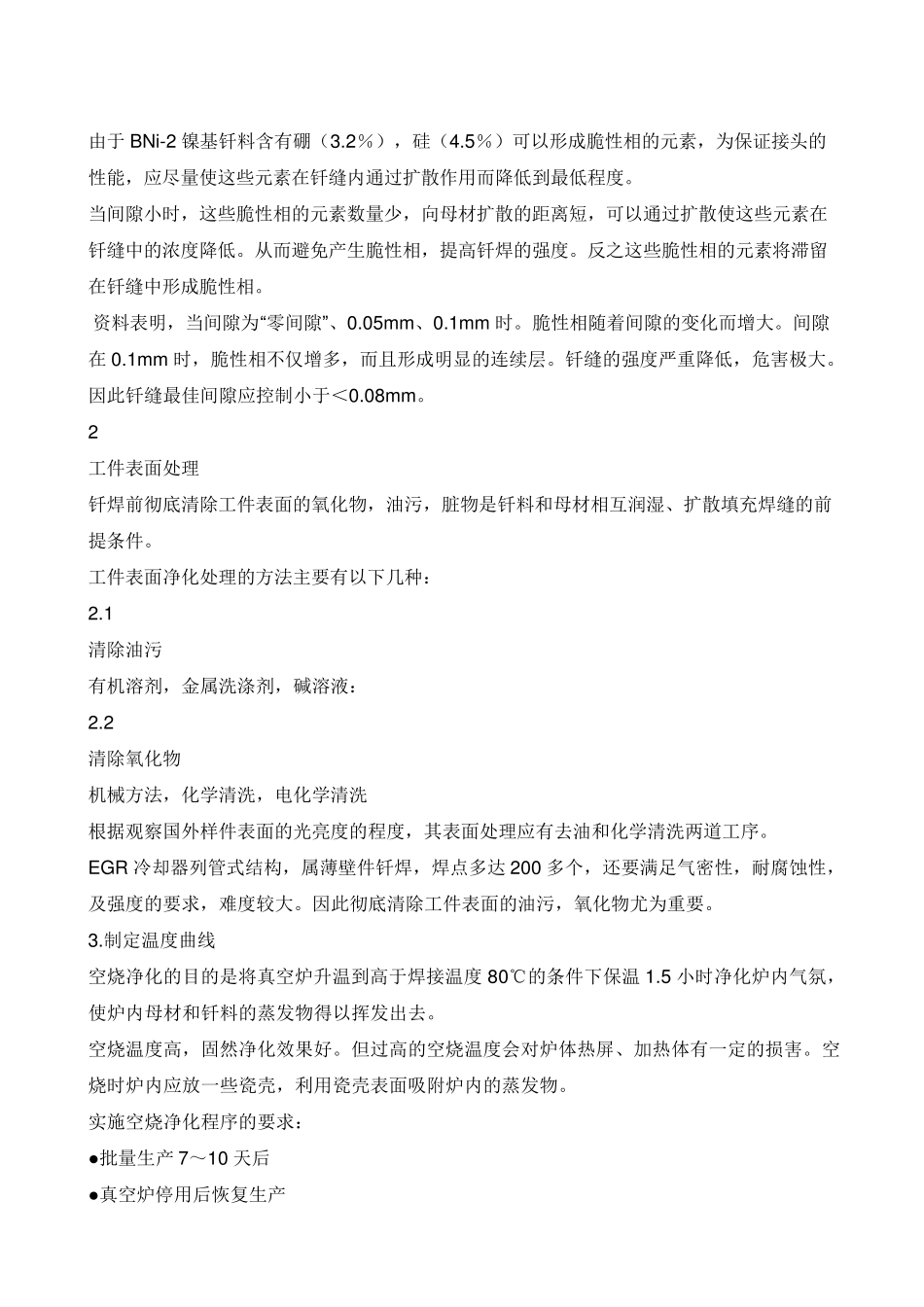

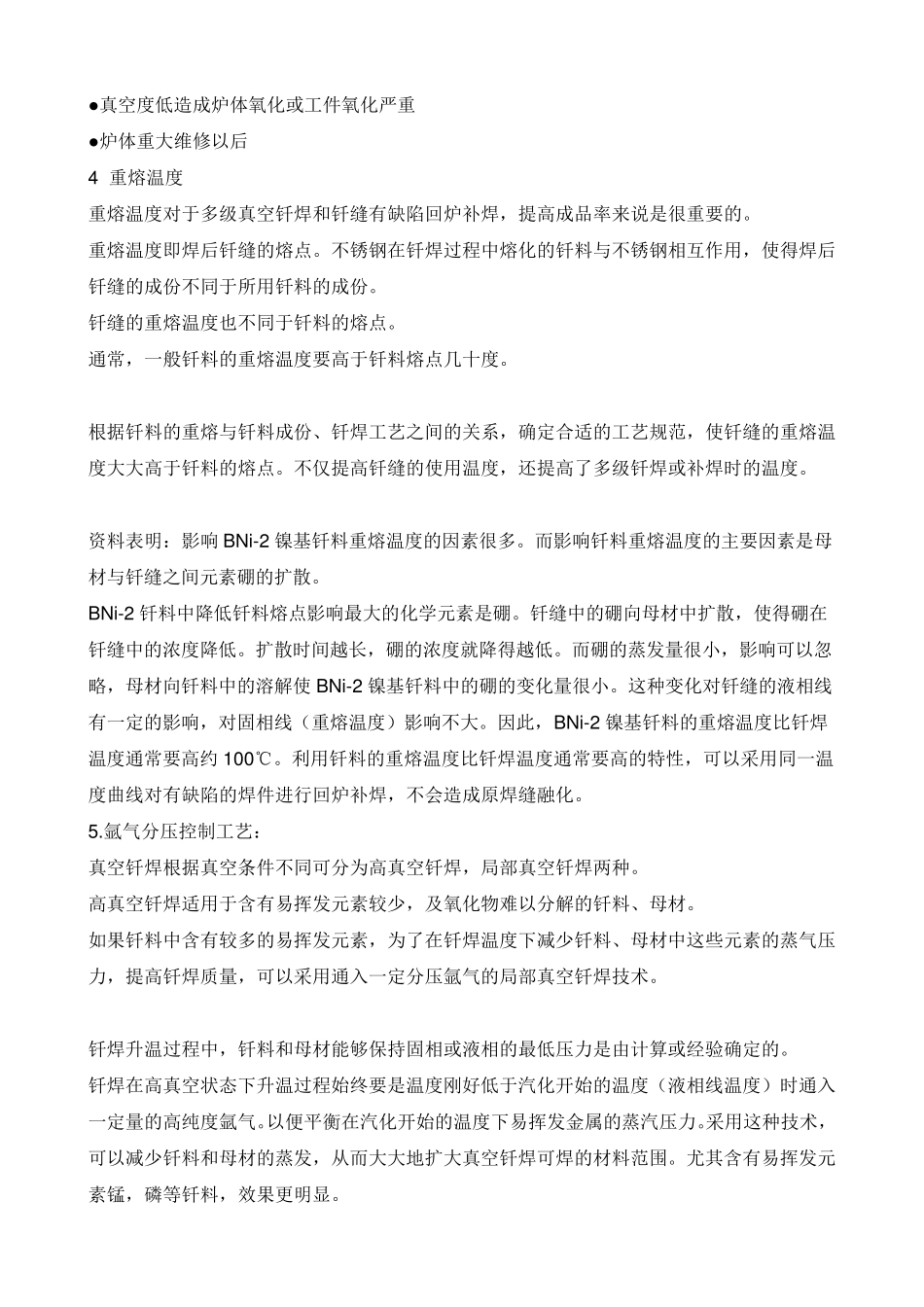

不锈钢真空钎焊的工艺要点 1 钎焊接头的设计： 设计钎焊接头时，应考虑接头的强度、组合件的定位方法、钎料置放的位置、接头间隙等诸多因素 1.1 钎焊接头连接方式： 钎焊接头有对接和搭接两种方式。 采用对接接头，由于钎料和钎缝的强度一般比母材低，因而对接接头不能保证接头具有与母材相等的承载能力，因此钎焊接头大多采用搭接形式。通过改变搭接长度提高钎焊接头的强度。 对于采用高强度铜基、镍基钎料钎焊的搭接接头，搭接长度通常取为薄壁件厚度的2～3 倍。由于工件的形状不同，搭接接头的具体形状也各不相同。对于薄壁件而言，常采用锁边形式的搭接方式，提高钎焊接头的强度。 1.2 接头的定位：组合件的定位是影响钎焊质量的重要因素。 定位的方法主要有依靠自重、紧配合、毛刺定位、点焊定位、（氩弧焊）涨口定位、夹具定位等。 列管式 EGR 冷却器将采用涨口定位、点焊定位、焊接变位器等多种定位方法 1.3 钎料的置放 钎料置放的原则是应尽可能利用钎料的重力作用和钎缝的毛细作用来促进钎料填满间隙。 EGR 冷却器的钎焊将使用镍基钎料膏状和非晶态薄带两种。膏状钎料应直接涂在钎缝处，而 非晶态薄带钎料标准有 0.0254mm 0.0381mm 等不同的厚度。 按工件要求加工成不同的形状，置于钎缝处。 总之镍基钎料合理的使用对我们来说还要做很多工作， 比如 钎料表 面 处理、膏剂 的涂覆 方法、钎料用量等诸多方面 ，根 据 实 际 要求进一步 完 善 。 1.4 接头的间隙： 钎焊时是依靠毛细作用使钎料填满间隙。 正 确 地 选 择 接头间隙很大程 度上 影响钎缝的致 密 性 和强度。不同的钎料对接头间隙的要求也有所 不同。镍基钎料要求接头间隙为 0.02~0.10mm，比其 它 钎料相比，这 种钎料要求接头间隙小 的特 点应引 起 足 够 的关 注 。 由 于 BNi-2 镍 基 钎 料 含 有 硼 （ 3.2％ ） ， 硅 （ 4.5％ ） 可 以 形 成 脆 性 相 的 元 素 ， 为 保 证 接 头 的性 能 ， 应 尽 量 使 这 些 元 素 在 钎 缝 内 通 过 扩 散 作 用 而 降 低 到 最 低 程 度 。 当 间 隙 小 时 ， 这 些 脆 性 相 的 元 素 数 量 少 ， 向 母 材 扩 散 的 距 离 短 ， 可 以 通 过 扩 散 使 这 些 元 素 在钎 缝 中 的 浓 度 降 低 。 从 而 避 免 产 生 脆 性 相 ，...
