不锈钢管道安装技术交底

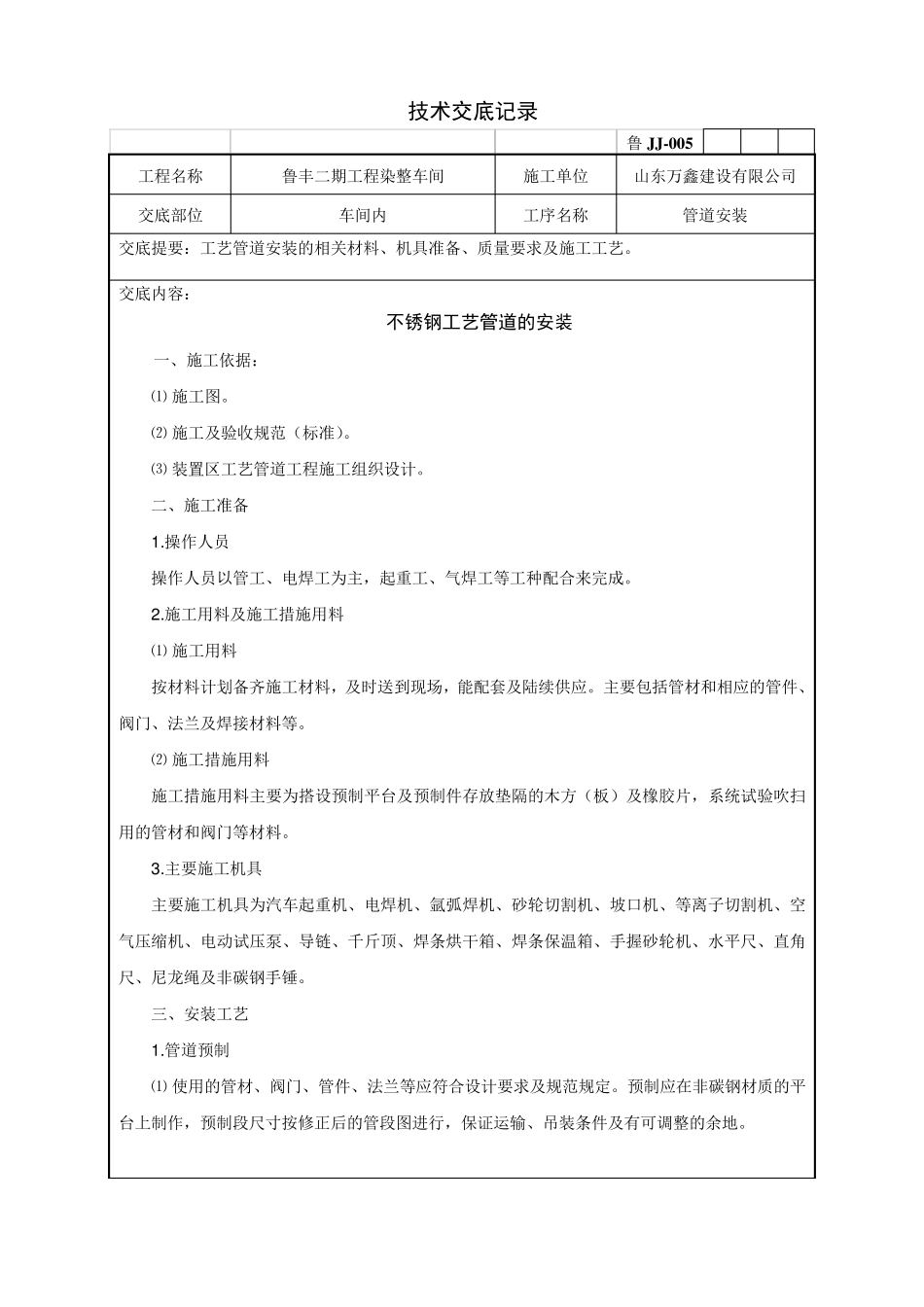

技术交底记录 鲁J J -0 0 5 工程名称 鲁丰二期工程染整车间 施工单位 山东万鑫建设有限公司 交底部位 车间内 工序名称 管道安装 交底提要：工艺管道安装的相关材料、机具准备、质量要求及施工工艺。 交底内容： 不锈钢工艺管道的安装 一、施工依据： ⑴ 施工图。 ⑵ 施工及验收规范（标准）。 ⑶ 装置区工艺管道工程施工组织设计。 二、施工准备 1 .操作人员 操作人员以管工、电焊工为主，起重工、气焊工等工种配合来完成。 2 .施工用料及施工措施用料 ⑴ 施工用料 按材料计划备齐施工材料，及时送到现场，能配套及陆续供应。主要包括管材和相应的管件、阀门、法兰及焊接材料等。 ⑵ 施工措施用料 施工措施用料主要为搭设预制平台及预制件存放垫隔的木方（板）及橡胶片，系统试验吹扫用的管材和阀门等材料。 3 .主要施工机具 主要施工机具为汽车起重机、电焊机、氩弧焊机、砂轮切割机、坡口机、等离子切割机、空气压缩机、电动试压泵、导链、千斤顶、焊条烘 干 箱 、焊条保 温 箱 、手 握 砂轮机、水 平尺 、直 角尺 、尼 龙 绳 及非 碳 钢 手 锤 。 三 、安装工艺 1 .管道预制 ⑴ 使 用的管材、阀门、管件、法兰等应符 合设计要求及规范规定 。预制应在 非 碳 钢 材质的平台上 制作，预制段 尺 寸 按修 正 后 的管段 图进 行 ，保 证 运 输 、吊 装条件及有可 调 整的余 地 。 技术交底记录 鲁 J J -0 0 5 工 程 名 称 鲁 丰 二 期 工 程 染 整 车 间 施 工 单 位 山 东 万 鑫 建 设 有 限 公 司 交 底 部 位 车 间 内 工 序 名 称 管 道 安 装 交 底 提 要 ： 工 艺 管 道 安 装 的 相 关 材 料 、 机 具 准 备 、 质 量 要 求 及 施 工 工 艺 。 ⑵ 管 子 切 割 1）、 机 械 切 割 机 械 切 割 有 砂 轮 片 磨 削 和 刀 具 切 割 2 种 切 割 方 式 。 常 用 的 砂 轮 切 割 机 有 B-3 型 切 割 机 等 ， 适 宜 DN40~150 的 管 材 切 割 ， 但 是 砂 轮 片 必 须 是 专 用的 。 不 能 用 切 割 碳 素 钢 的 砂 轮 片 来 切 割 不 锈 钢 ， 以 免 砂 轮 片 上 粘 附 的 碳 素 钢 颗 粒 造 成 不 锈 钢 管 的局 部 腐 蚀 。 Q1111 型 切 ...
