专用铣床液压系统设计

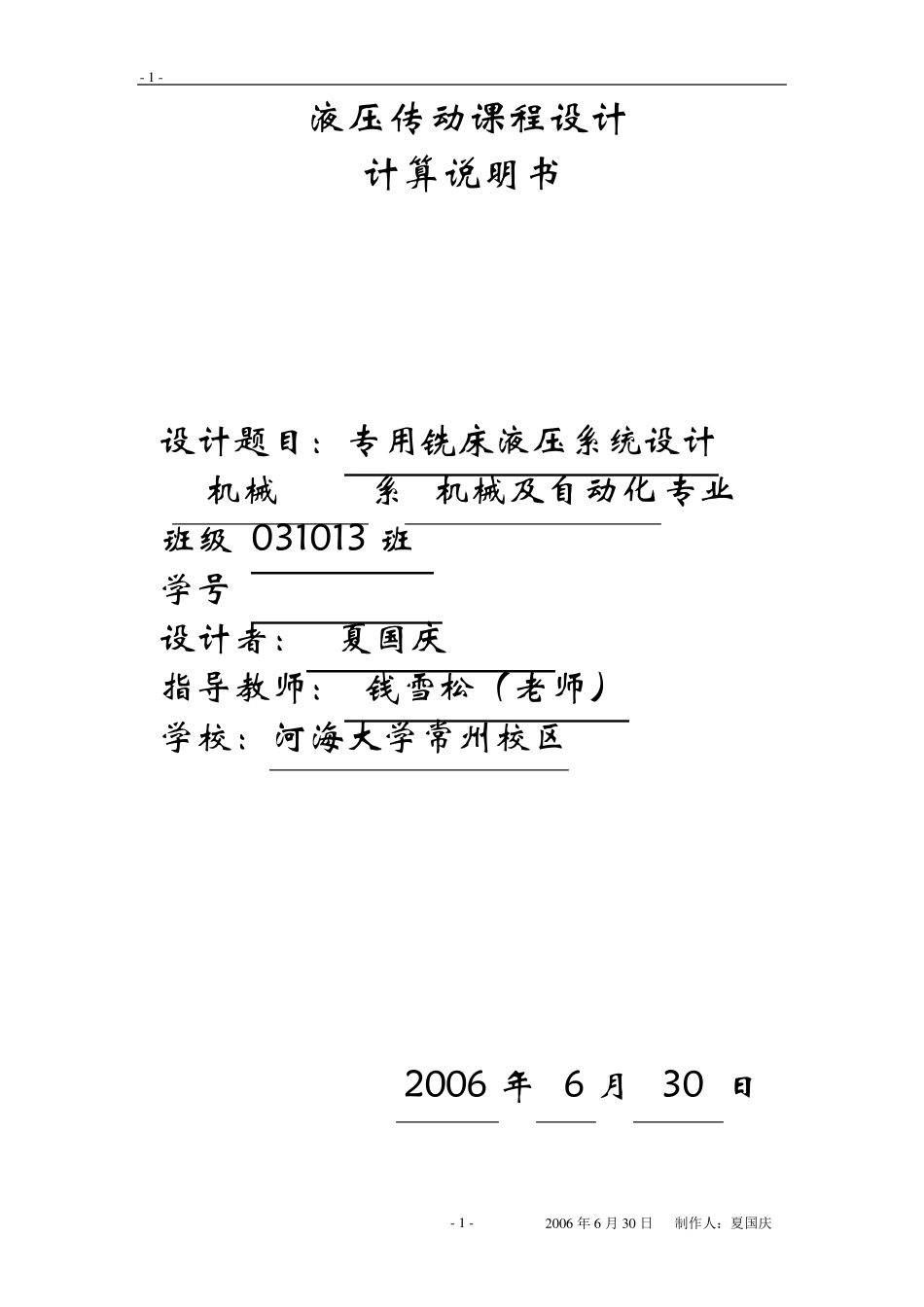

专用铣床液压系统设计_第1页
1/19

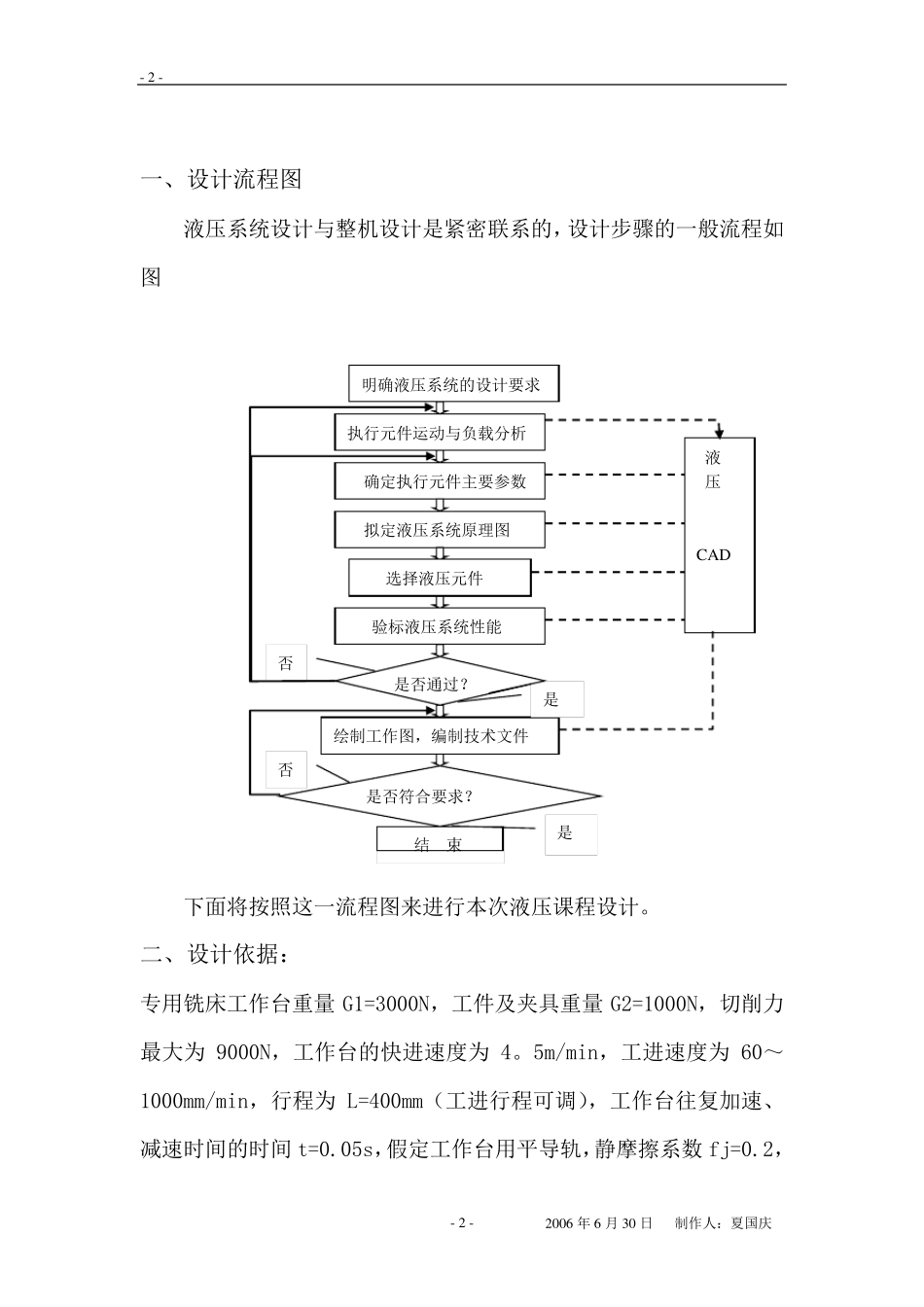

专用铣床液压系统设计_第2页
2/19

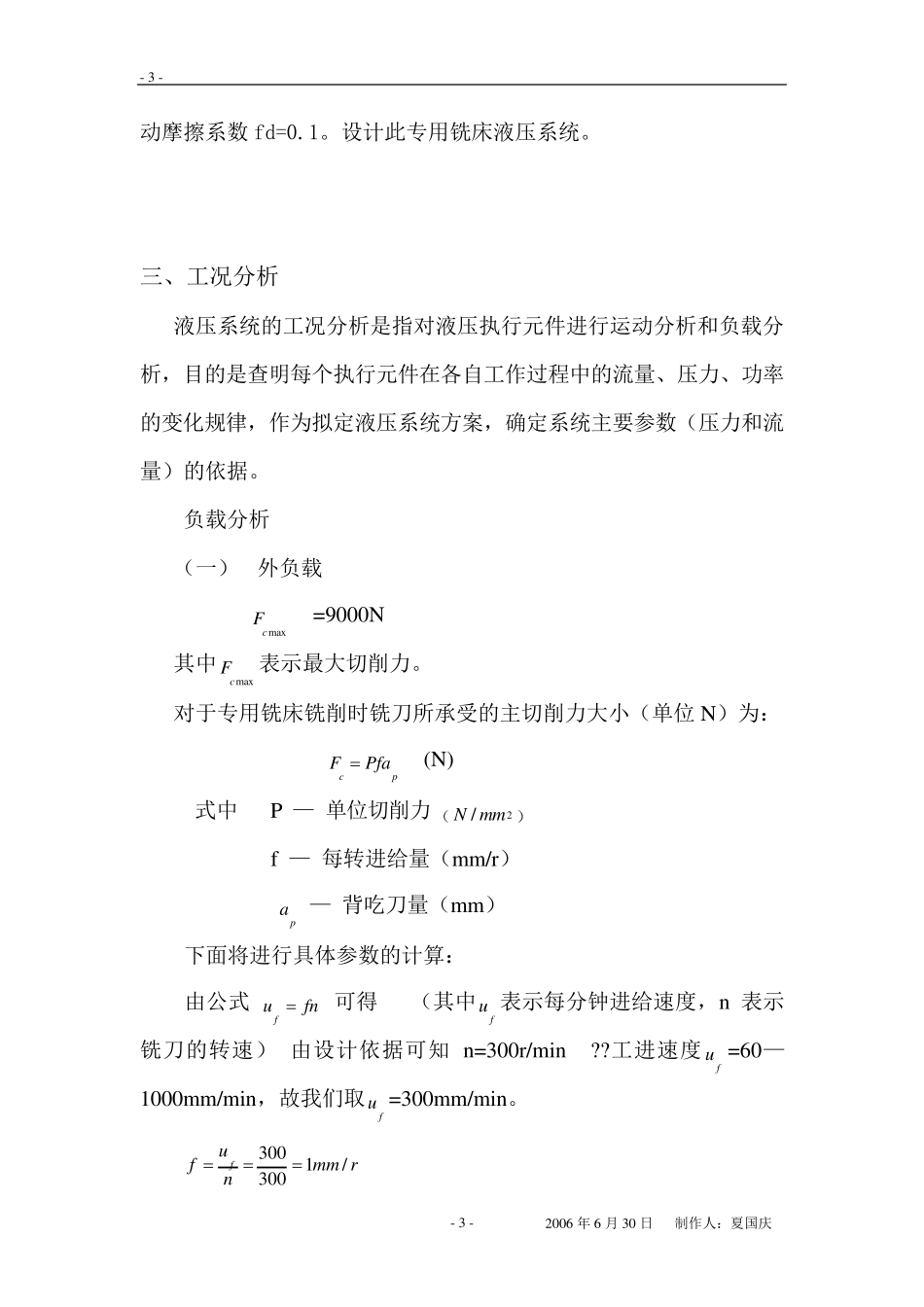

专用铣床液压系统设计_第3页
3/19
- 1 - 2 0 0 6 年6 月3 0 日 制作人:夏国庆 - 1 - 液 压 传 动 课 程 设 计 计 算 说 明 书 设 计 题 目 : 专 用 铣 床 液 压 系 统 设 计 机 械 系 机 械 及 自 动 化 专 业 班 级 031013 班 学 号 ******** 设 计 者 : 夏 国 庆 指 导 教 师 : 钱 雪 松 ( 老 师 ) 学 校 : 河 海 大 学 常 州 校 区 2006 年 6 月 30 日 - 2 - 2006 年6 月30 日 制作人:夏国庆 - 2 - 一、设计流程图 液压系统设计与整机设计是紧密联系的,设计步骤的一般流程如图 下面将按照这一流程图来进行本次液压课程设计。 二、设计依据: 专用铣床工作台重量 G1=3000N,工件及夹具重量 G2=1000N,切削力最大为 9000N,工作台的快进速度为 4。5m/min,工进速度为 60~1000mm/min,行程为 L=400mm(工进行程可调),工作台往复加速、减速时间的时间 t=0.05s,假定工作台用平导轨,静摩擦系数 fj=0.2,明确液压系统的设计要求 执行元件运动与负载分析 确定执行元件主要参数 拟定液压系统原理图 选择液压元件 验标液压系统性能 是否通过? 绘制工作图,编制技术文件 是否符合要求? 结 束 液 压 CAD 否 否 是 是 - 3 - 2006 年6 月30 日 制作人:夏国庆 - 3 - 动摩擦系数fd=0.1。设计此专用铣床液压系统。 三、工况分析 液压系统的工况分析是指对液压执行元件进行运动分析和负载分析,目的是查明每个执行元件在各自工作过程中的流量、压力、功率的变化规律,作为拟定液压系统方案,确定系统主要参数(压力和流量)的依据。 负载分析 (一) 外负载 maxcF =9000N 其中maxcF表示最大切削力。 对于专用铣床铣削时铣刀所承受的主切削力大小(单位N)为: cpFPfa (N) 式中 P — 单位切削力( 2/N mm ) f — 每转进给量(mm/r) pa — 背吃刀量(mm) 下面将进行具体参数的计算: 由公式 fufn 可得 (其中fu 表示每分钟进给速度,n 表示铣刀的转速) 由设计依据可知 n=300r/min ??工进速度fu =60—1000mm/min,故我们取fu =300mm/min。 3001/300fufmm rn - 4 - 2006 年6 月30 日 制作人:夏国庆 - 4 - 对于单位切削力P,由以下的常用金属材料的单位切削力表可得,我们选P=20002/N mm 。 类别 材料 牌号 单位切削力P( 2/N mm ) 钢 易切钢...
