专用铣床液压系统课程设计.

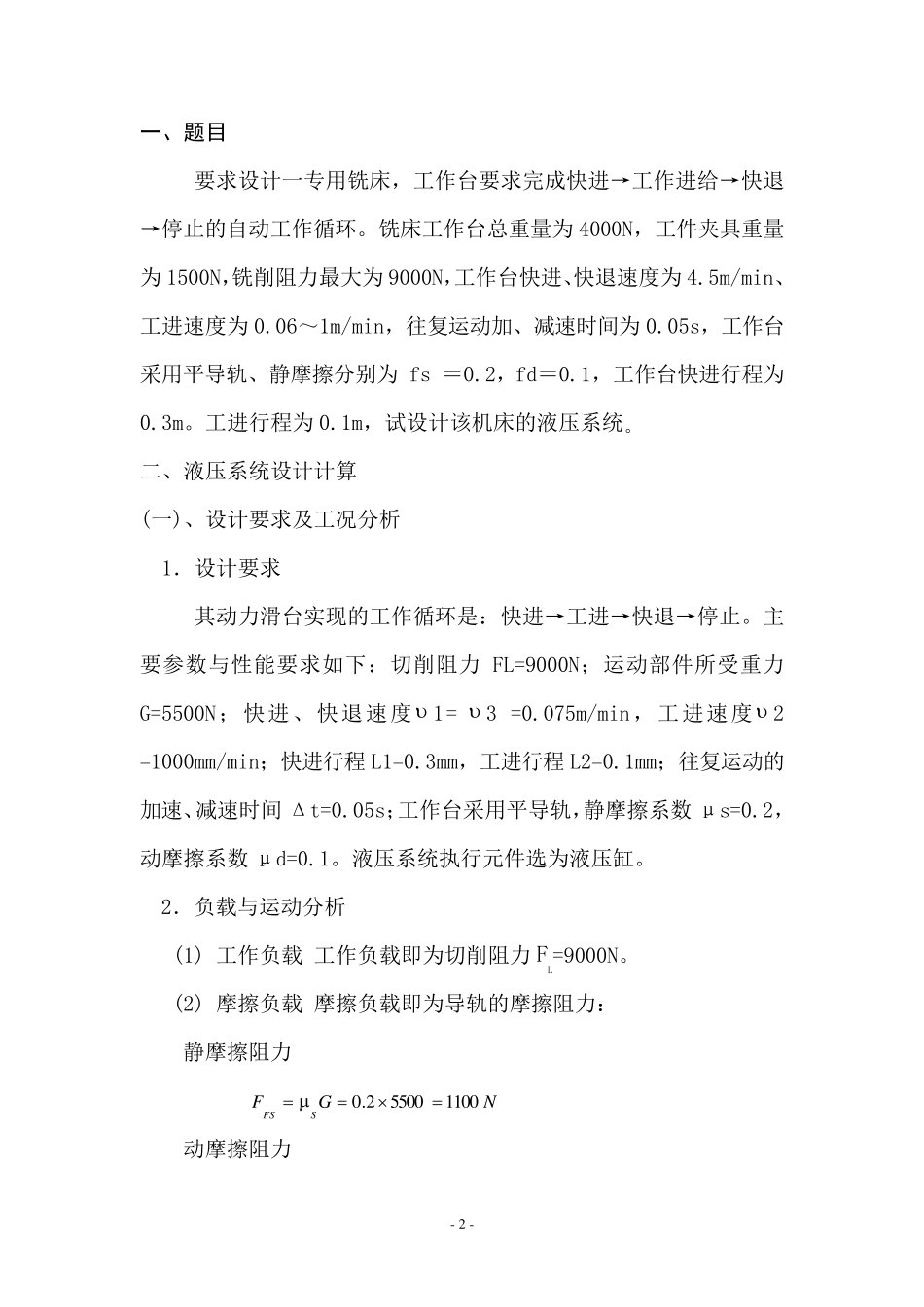

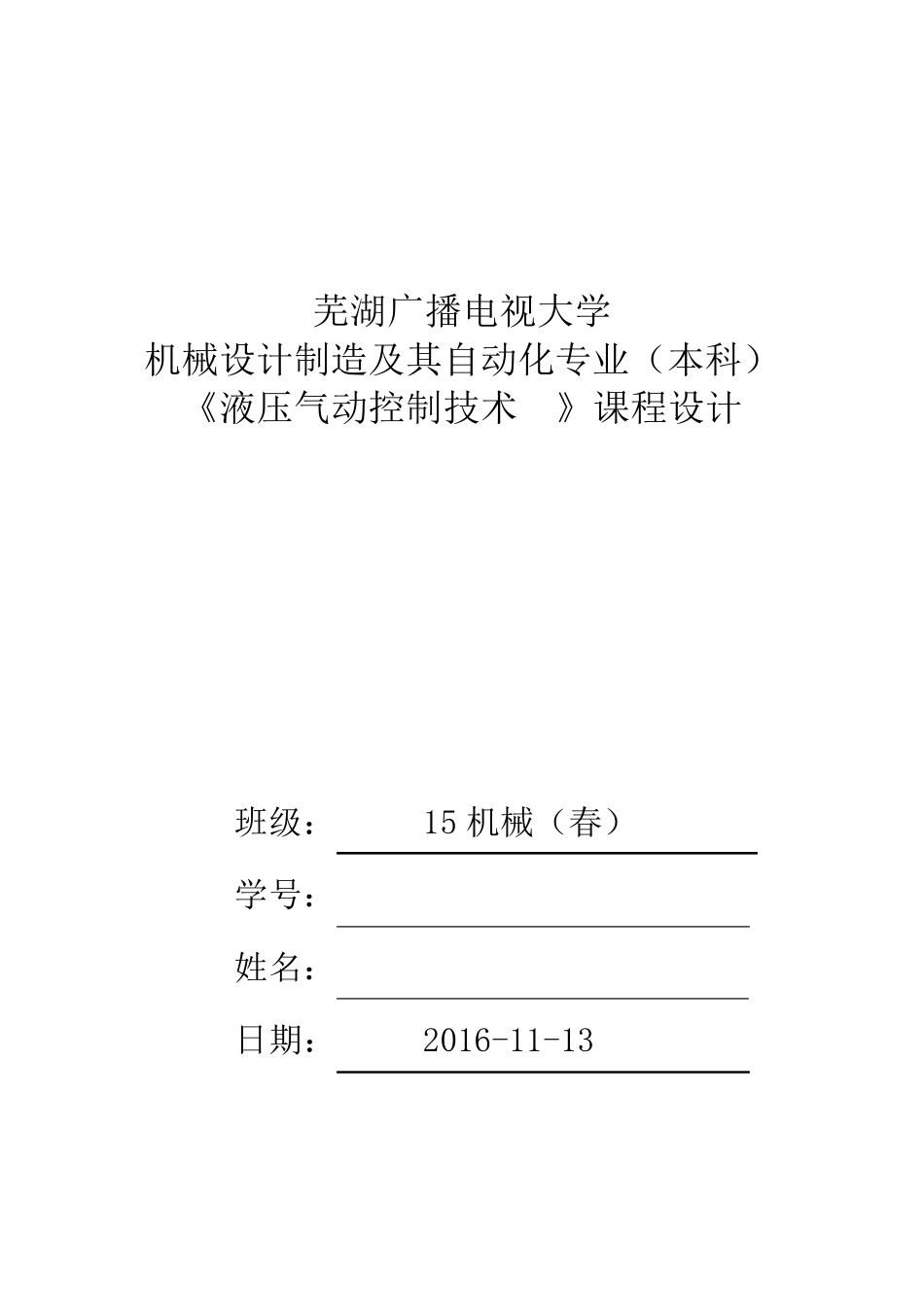

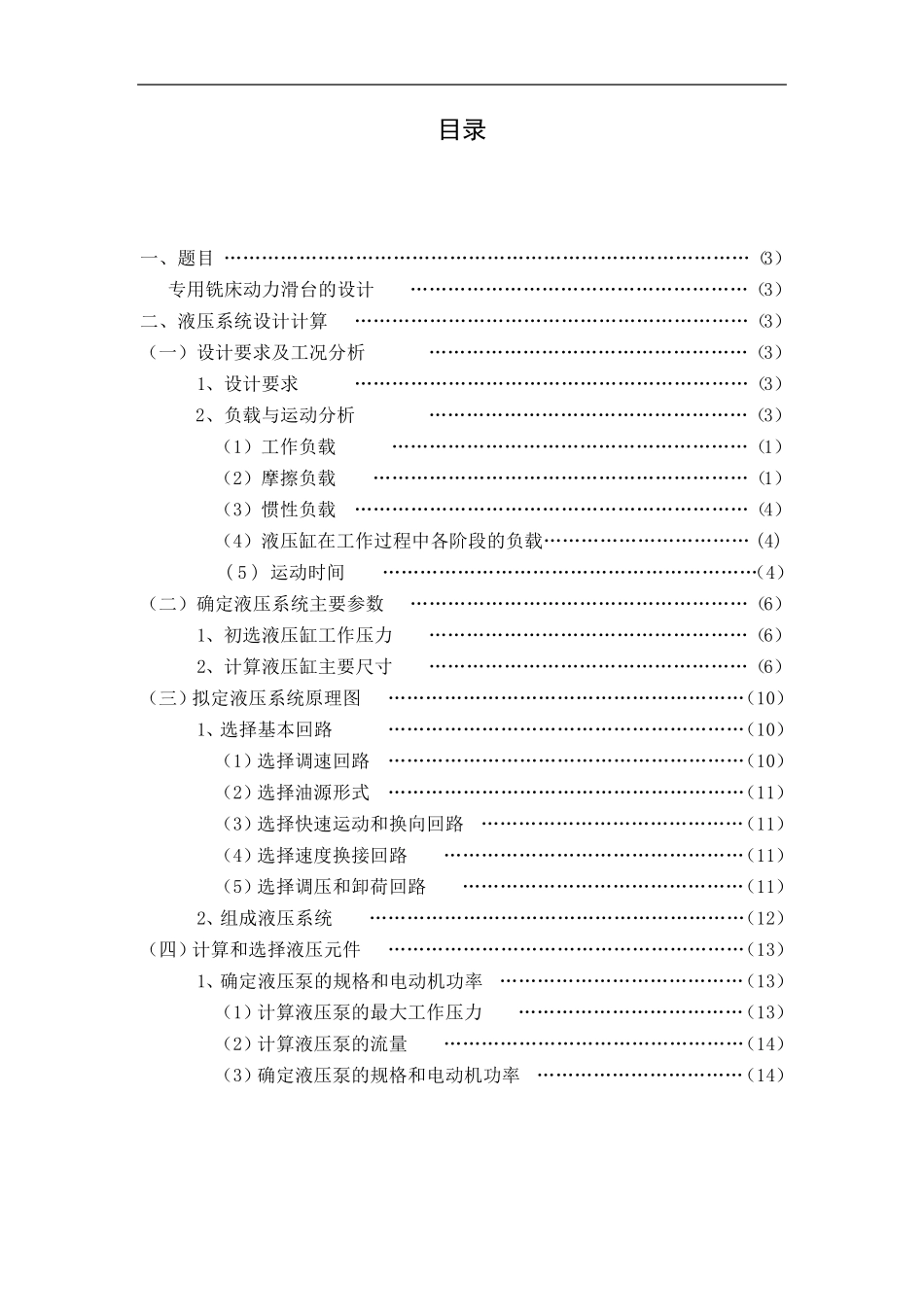

芜湖广播电视大学 机械设计制造及其自动化专业（本科） 《液压气动控制技术 》课程设计 班级： 15 机械（春） 学号： ************* 姓名： *** 日期： 2016-11-13 目录 一、题目 …………………………………………………………………………（3） 专用铣床动力滑台的设计 ………………………………………………（3） 二、液压系统设计计算 ………………………………………………………（3） （一）设计要求及工况分析 ……………………………………………（3） 1、设计要求 ………………………………………………………（3） 2、负载与运动分析 ……………………………………………（3） （1）工作负载 …………………………………………………（1） （2）摩擦负载 ……………………………………………………（1） （3）惯性负载 ………………………………………………………（4） （4）液压缸在工作过程中各阶段的负载…………………………… (4) ( 5 ) 运动时间 ……………………………………………………（4） （二）确定液压系统主要参数 ………………………………………………（6） 1、初选液压缸工作压力 ……………………………………………（6） 2、计算液压缸主要尺寸 ……………………………………………（6） （三）拟定液压系统原理图 …………………………………………………（10） 1、选择基本回路 …………………………………………………（10） （1）选择调速回路 …………………………………………………（10） （2）选择油源形式 …………………………………………………（11） （3）选择快速运动和换向回路 ……………………………………（11） （4）选择速度换接回路 …………………………………………（11） （5）选择调压和卸荷回路 ………………………………………（11） 2、组成液压系统 ……………………………………………………（12） （四）计算和选择液压元件 …………………………………………………（13） 1、确定液压泵的规格和电动机功率 …………………………………（13） （1）计算液压泵的最大工作压力 ………………………………（13） （2）计算液压泵的流量 …………………………………………（14） （3）确定液压泵的规格和电动机功率 ……………………………（14） - - 2 一、题目 要求设计一专用铣床，工作台要求完成快进→...
