专题电势图象

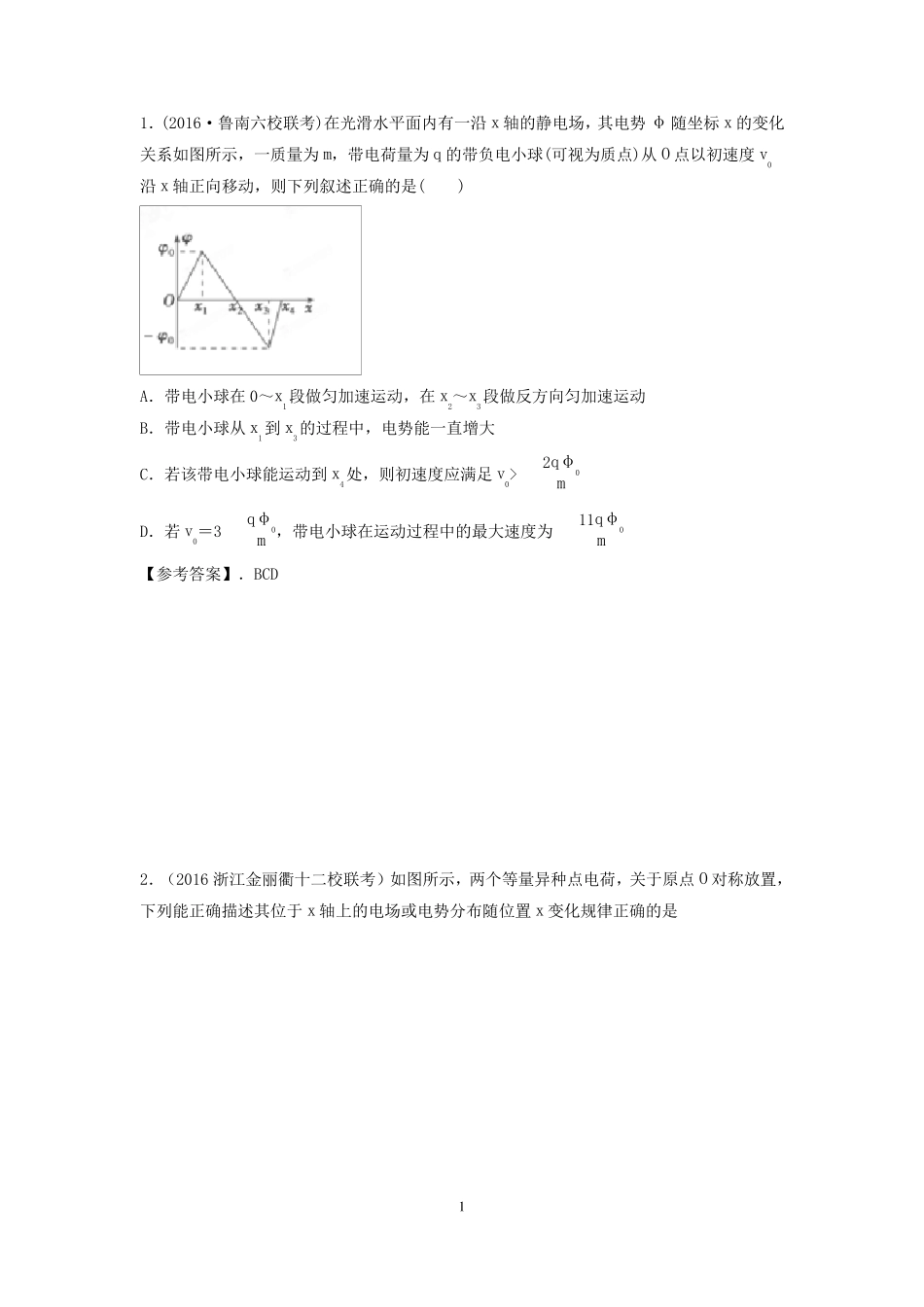

1 1．(2016·鲁南六校联考)在光滑水平面内有一沿 x 轴的静电场，其电势 φ 随坐标 x 的变化关系如图所示，一质量为 m，带电荷量为 q 的带负电小球(可视为质点)从 O 点以初速度 v0沿 x 轴正向移动，则下列叙述正确的是( ) A．带电小球在 0～x1段做匀加速运动，在 x2～x3段做反方向匀加速运动 B．带电小球从 x1到 x3的过程中，电势能一直增大 C．若该带电小球能运动到 x4处，则初速度应满足 v0>2qφ0m D．若 v0＝3qφ0m ，带电小球在运动过程中的最大速度为11qφ0m 【参考答案】．BCD 2．（2016 浙江金丽衢十二校联考）如图所示，两个等量异种点电荷，关于原点 O 对称放置，下列能正确描述其位于 x 轴上的电场或电势分布随位置 x 变化规律正确的是 2 【参考答案】AC 3.（内蒙古赤峰二中2016 届高三第四次模拟考试理科综合试题）如图（a）所示，AB 是某电场中的一条电场线，若有一电子以某一初速度且仅在电场力的作用下，沿AB 由点A 运动到点B，所经位置的电势随距A 点的距离变化的规律如图（b）所示，以下说法正确的是（ ） A、该电场是匀强电场 B、电子在A、B 两点的电势能pApBEE C、电子在A、B 两点的加速度关系是ABaa D、电子在A、B 两点的速度ABvv 【参考答案】BC 【名师解析】由E=U/d=△φ/△x 可知，电势图象的斜率等于电场强度。由于图象斜率减小，说明从 A 到B 的电场强度逐渐减小，该电场不是匀强电场，选项 A 错误。由于 A 点的电势高于 B 点，电子在A、B 两点的电势能pApBEE，选项 B 正确。由a=qE/m 可知，电子在A、B两点的加速度关系是ABaa，选项 C 正确。电子以某一初速度且仅在电场力的作用下，沿AB 由点A 运动到点B，克服电场力做功，电势能增大，动能减小，电子在A 点的速度大于 B点，选项 D 错误。 考点：电场线、电势能 3 【名师点睛】根据x 图象的斜率大小等于电场强度，分析场强的变化．由图看出，电势逐渐降低，可判断出电场线的方向，确定电势的高低，由电场力做功正负，分析速度的大小并判断电子电势能的变化。 4.（西藏日喀则地区第一高级中学2016 届高三下学期模拟考试（二）理科综合·物理试题）某静电场的电场线与 x 轴平行，电势 随 x 坐标变换的关系图像如图所示。已知电场中P、Q 两点的x 坐标分别为 1m、4m，将一带负电的粒子（重力不计）从坐标原点O 由静止释放，则 A、粒子在 P 点的动能等于在 Q...
