专题训练1——三视图及尺寸标注

专题训练1——三视图及尺寸标注_第1页
1/7
专题训练1——三视图及尺寸标注_第2页
2/7
专题训练1——三视图及尺寸标注_第3页
3/7

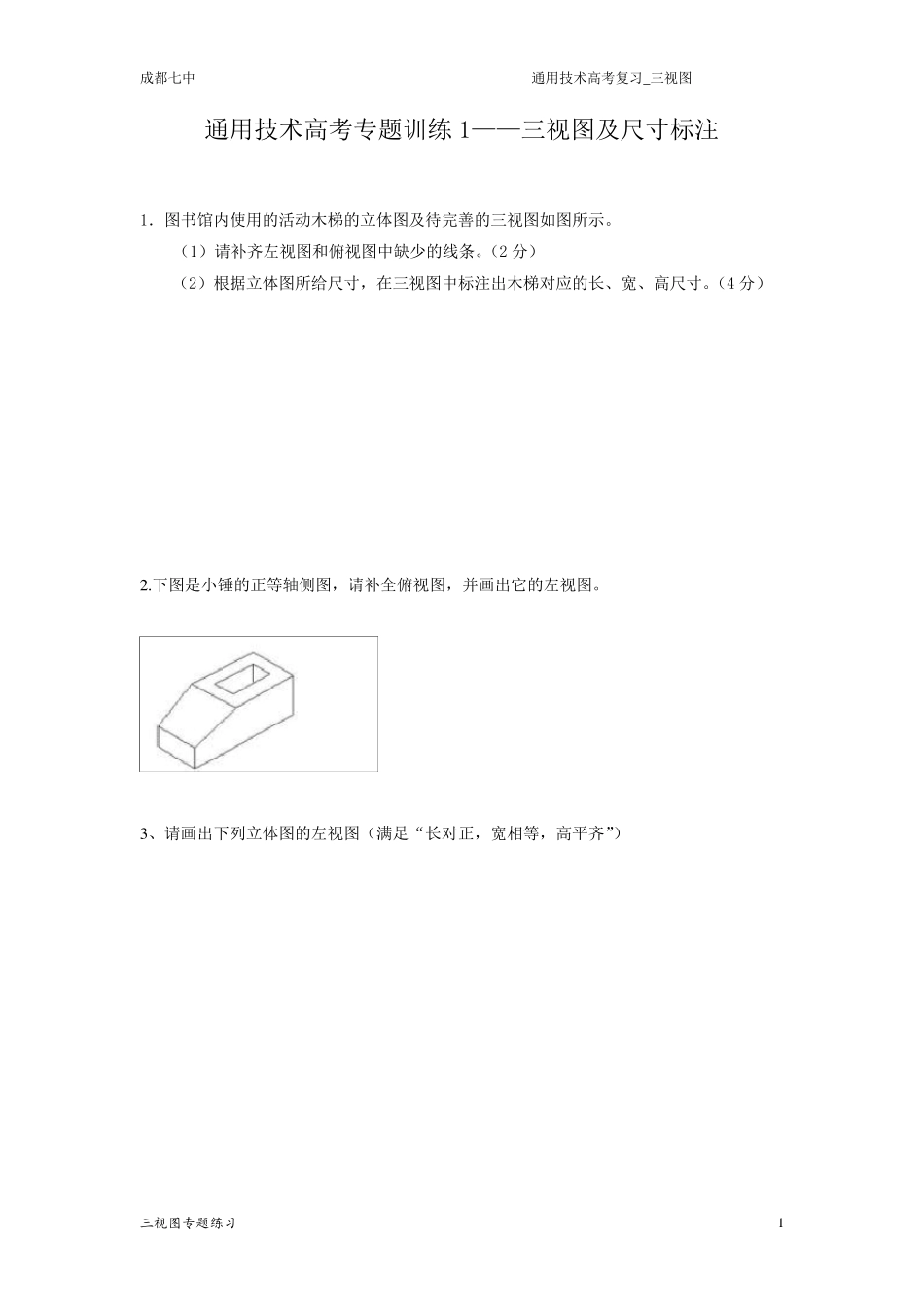

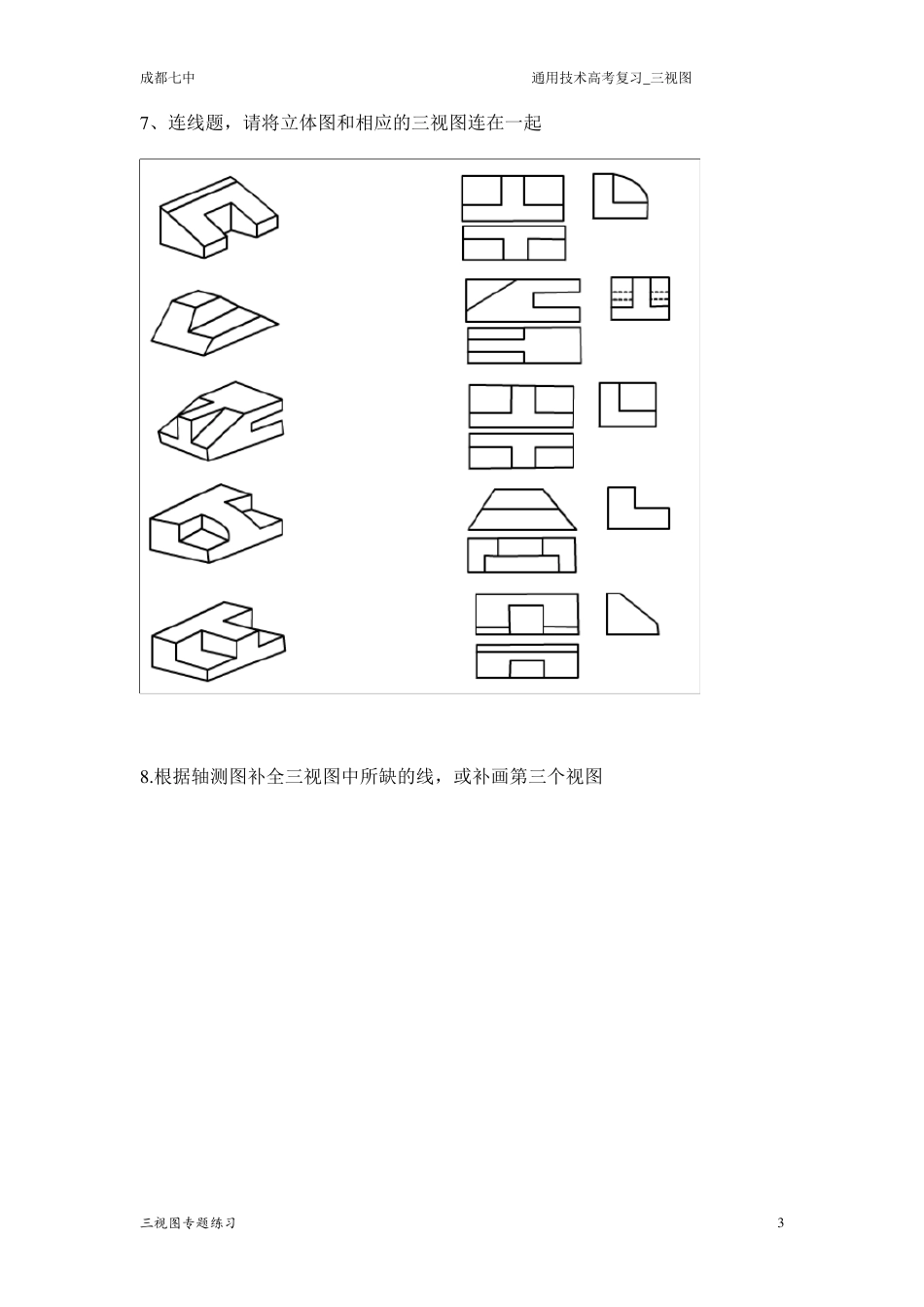

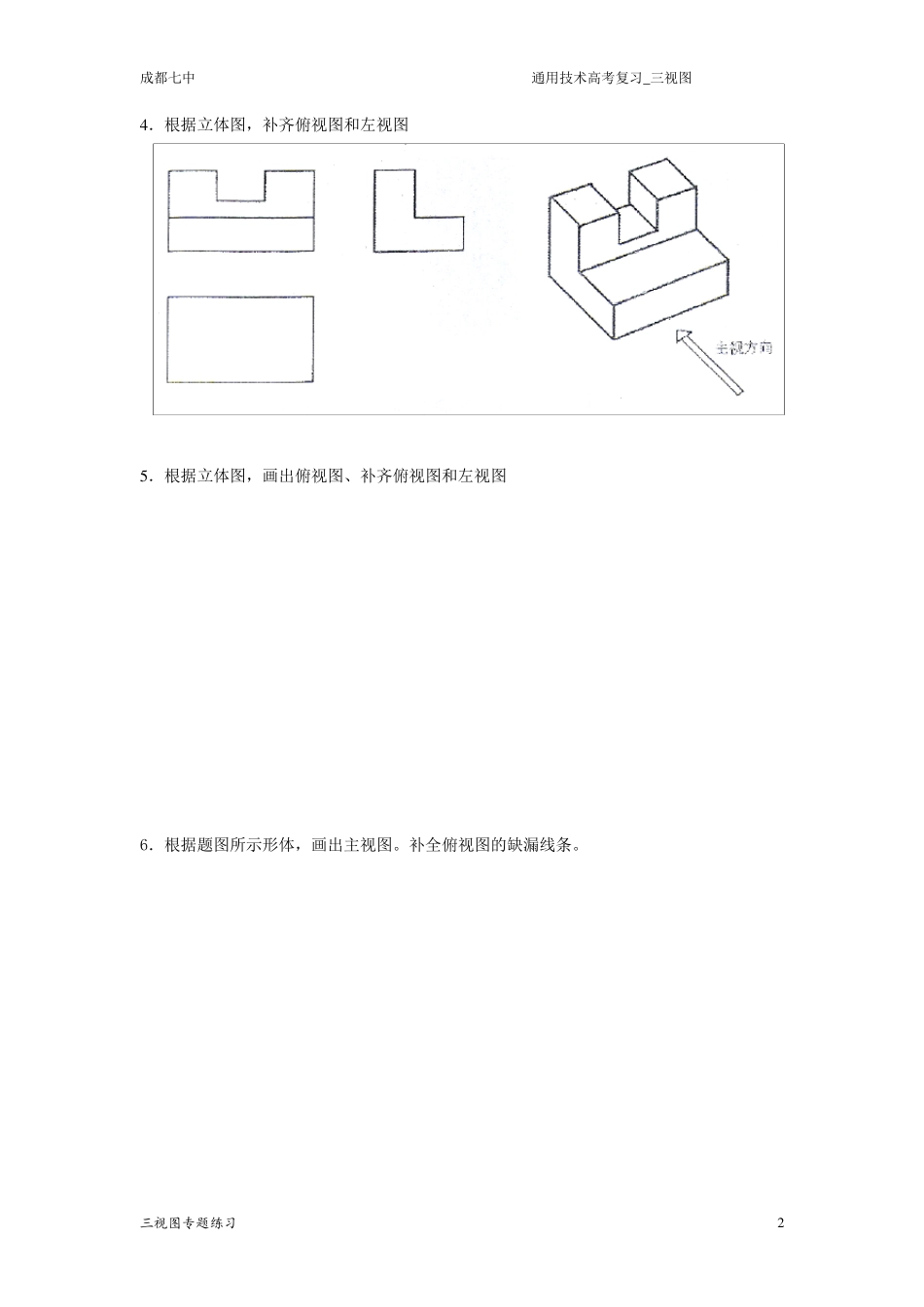

成都七中 通用技术高考复习_ 三视图 三视图专题练习 1 通用技术高考专题训练1——三视图及尺寸标注 1.图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。 (1)请补齐左视图和俯视图中缺少的线条。(2 分) (2)根据立体图所给尺寸,在三视图中标注出木梯对应的长、宽、高尺寸。(4 分) 2 .下图是小锤的正等轴侧图,请补全俯视图,并画出它的左视图。 3 、请画出下列立体图的左视图(满足“长对正,宽相等,高平齐”) 成都七中 通用技术高考复习_ 三视图 三视图专题练习 2 4 .根据立体图,补齐俯视图和左视图 5 .根据立体图,画出俯视图、补齐俯视图和左视图 6.根据题图所示形体,画出主视图。补全俯视图的缺漏线条。 成都七中 通用技术高考复习_ 三视图 三视图专题练习 3 7 、连线题,请将立体图和相应的三视图连在一起 8 .根据轴测图补全三视图中所缺的线,或补画第三个视图 成都七中 通用技术高考复习_ 三视图 三视图专题练习 4 9 .根据立体图,补全三视图。 10.根据立体模型补画视图中所缺的线。 1 1 .根据立体图,画出主视图和左视图 成都七中 通用技术高考复习_三视图 三视图专题练习 5 12.请画出下列立体图形的三视图。 13.画出如图所示的零件的三视图,并在视图上标注形体的尺寸。(注:上部分圆柱体上、下表面的直径 6cm,圆柱高10cm;下部分圆柱体上、下表面的直径 8cm,圆柱高4cm。) 14.请认真观察右面的图样,其中有 4 处不对的地方 请指出图中不对的4 处地方或说明改正意见: a._________________________ b. _________________________ c. _________________________ d. _________________________ 成都七中 通用技术高考复习_ 三视图 三视图专题练习 6 1 5 .根据立体图,画出其三视图,并标注基本尺寸。 16. 某零件如下图所示,已知其正视图和左视图如下图,请补画其俯视图。 17.请画出下列构件的三视图,构件长120m m ,宽25m m 、高40m m ,两孔直径均为20m m ,小孔圆心离构件中心距离均为40m m ,构件两端圆弧半径均为40m m ,要求:画出尺寸界线、尺寸线,标注尺寸数字,制图比例 1∶2。 成都七中 通用技术高考复习_ 三视图 三视图专题练习 7 1 8 .作俯视图并补全视图上所缺的线条。
