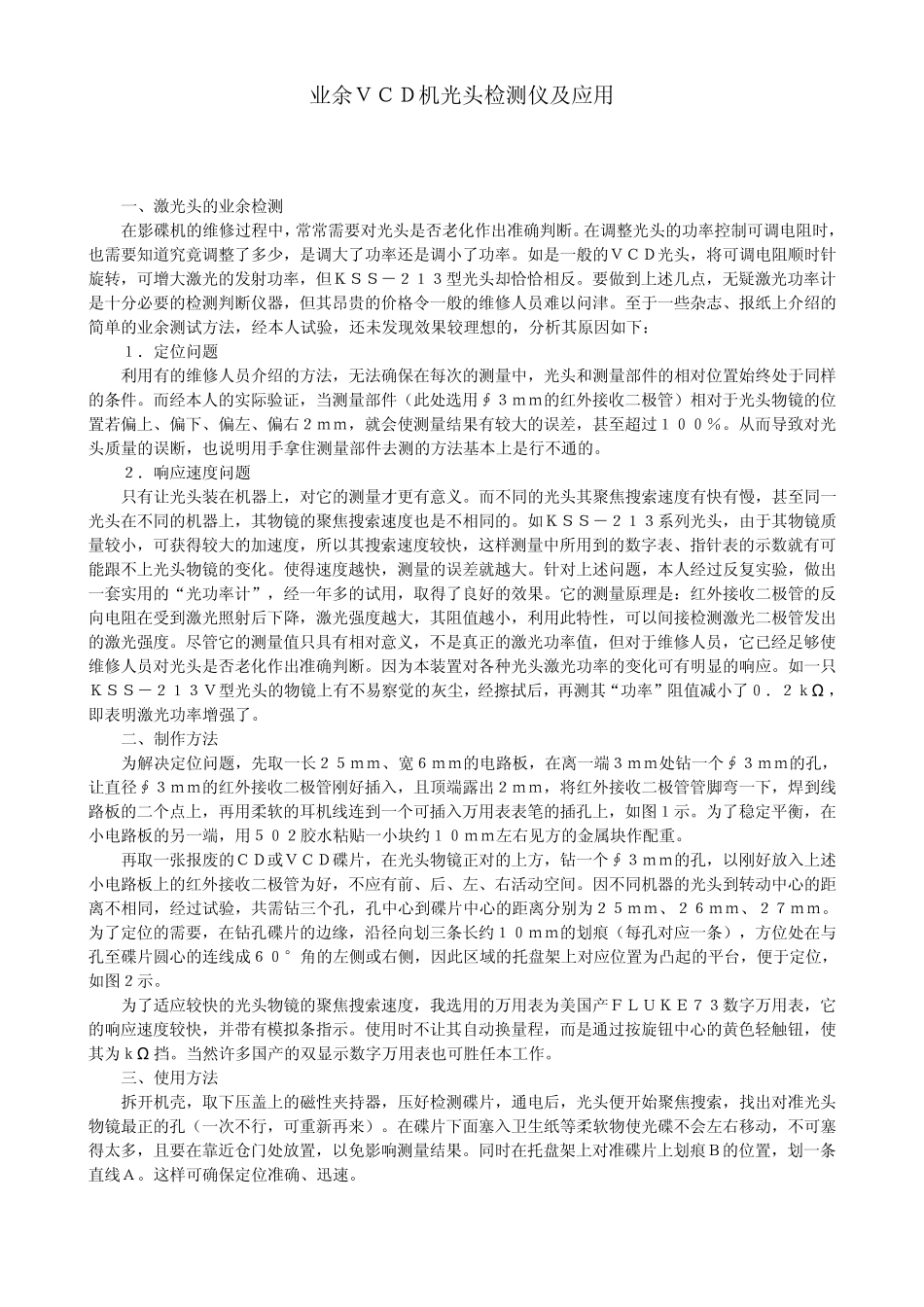

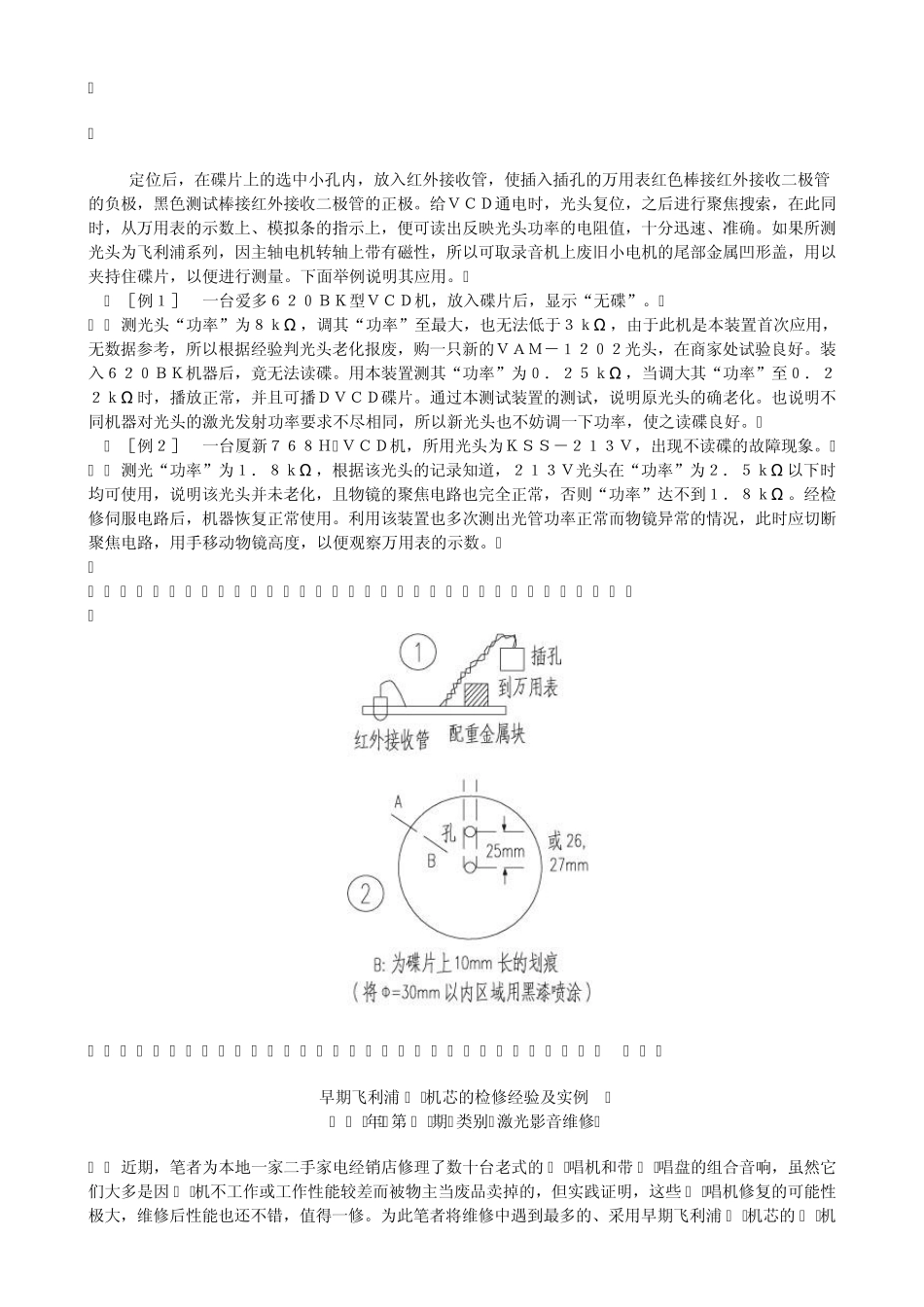

业余VCD机光头检测仪及应用 一、激光头的业余检测 在影碟机的维修过程中,常常需要对光头是否老化作出准确判断。在调整光头的功率控制可调电阻时,也需要知道究竟调整了多少,是调大了功率还是调小了功率。如是一般的VCD光头,将可调电阻顺时针旋转,可增大激光的发射功率,但KSS-213型光头却恰恰相反。要做到上述几点,无疑激光功率计是十分必要的检测判断仪器,但其昂贵的价格令一般的维修人员难以问津。至于一些杂志、报纸上介绍的简单的业余测试方法,经本人试验,还未发现效果较理想的,分析其原因如下: 1.定位问题 利用有的维修人员介绍的方法,无法确保在每次的测量中,光头和测量部件的相对位置始终处于同样的条件。而经本人的实际验证,当测量部件(此处选用∮3mm的红外接收二极管)相对于光头物镜的位置若偏上、偏下、偏左、偏右2mm,就会使测量结果有较大的误差,甚至超过100%。从而导致对光头质量的误断,也说明用手拿住测量部件去测的方法基本上是行不通的。 2.响应速度问题 只有让光头装在机器上,对它的测量才更有意义。而不同的光头其聚焦搜索速度有快有慢,甚至同一光头在不同的机器上,其物镜的聚焦搜索速度也是不相同的。如KSS-213系列光头,由于其物镜质量较小,可获得较大的加速度,所以其搜索速度较快,这样测量中所用到的数字表、指针表的示数就有可能跟不上光头物镜的变化。使得速度越快,测量的误差就越大。针对上述问题,本人经过反复实验,做出一套实用的“光功率计”,经一年多的试用,取得了良好的效果。它的测量原理是:红外接收二极管的反向电阻在受到激光照射后下降,激光强度越大,其阻值越小,利用此特性,可以间接检测激光二极管发出的激光强度。尽管它的测量值只具有相对意义,不是真正的激光功率值,但对于维修人员,它已经足够使维修人员对光头是否老化作出准确判断。因为本装置对各种光头激光功率的变化可有明显的响应。如一只KSS-213V型光头的物镜上有不易察觉的灰尘,经擦拭后,再测其“功率”阻值减小了0.2kΩ ,即表明激光功率增强了。 二、制作方法 为解决定位问题,先取一长25mm、宽6mm的电路板,在离一端3mm处钻一个∮3mm的孔,让直径∮3mm的红外接收二极管刚好插入,且顶端露出2mm,将红外接收二极管管脚弯一下,焊到线路板的二个点上,再用柔软的耳机线连到一个可插入万用表表笔的插孔上,如图1示。为了稳定平衡,...
