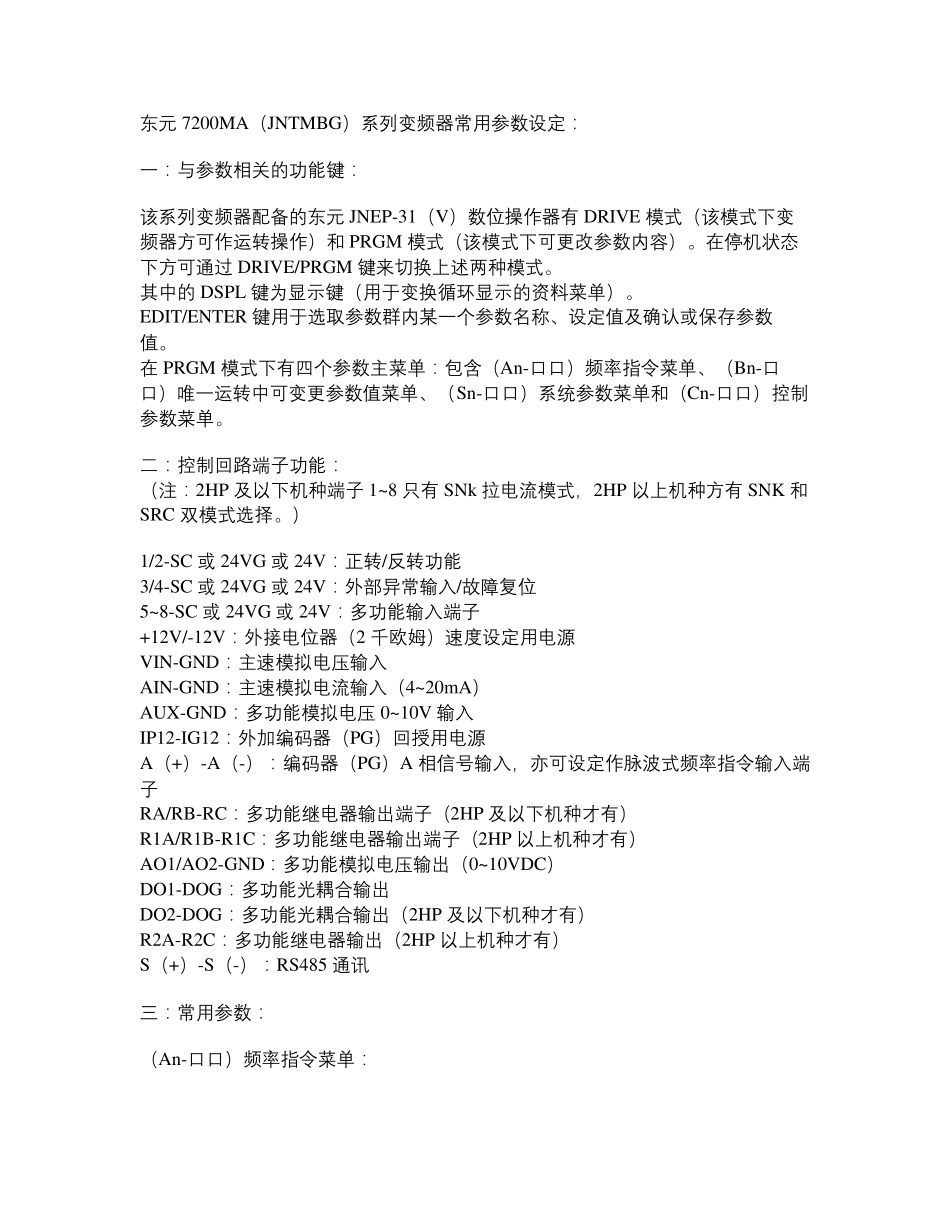

东 元 7200MA（ JNTMBG） 系 列 变 频 器 常 用 参 数 设 定 ： 一 ： 与 参 数 相 关 的 功 能 键 ： 该 系 列 变 频 器 配 备 的 东 元 JNEP-31（ V） 数 位 操 作 器 有 DRIVE 模 式 （ 该 模 式 下 变频 器 方 可 作 运 转 操 作 ） 和 PRGM 模 式 （ 该 模 式 下 可 更 改 参 数 内 容 ） 。 在 停 机 状 态下 方 可 通 过 DRIVE/PRGM 键 来 切 换 上 述 两 种 模 式 。 其 中 的 DSPL 键 为 显 示 键 （ 用 于 变 换 循 环 显 示 的 资 料 菜 单 ） 。 EDIT/ENTER 键 用 于 选 取 参 数 群 内 某 一 个 参 数 名 称 、设 定 值及确认或保存参 数值。 在 PRGM 模 式 下 有 四个 参 数 主菜 单 ： 包含（ An-口口） 频 率指令菜 单 、（ Bn-口口） 唯一 运 转 中 可 变 更 参 数 值菜 单 、（ Sn-口口） 系 统参 数 菜 单 和 （ Cn-口口） 控制参 数 菜 单 。 二： 控制回路端子功 能 ： （ 注： 2HP 及以下 机 种 端子 1~8 只有 SNk 拉电流模 式 ，2HP 以上 机 种 方 有 SNK 和SRC 双模 式 选 择。 ） 1/2-SC 或 24VG 或 24V： 正转 /反转 功 能 3/4-SC 或 24VG 或 24V： 外部异常 输入/故障复位 5~8-SC 或 24VG 或 24V： 多功 能 输入端子 +12V/-12V： 外接电位 器 （ 2 千欧姆） 速度设 定 用 电源 VIN-GND： 主速模 拟电压输入 AIN-GND： 主速模 拟电流输入（ 4~20mA） AUX-GND： 多功 能 模 拟电压 0~10V 输入 IP12-IG12： 外加编码器 （ PG） 回授用 电源 A（ +） -A（ -） ： 编码器 （ PG） A 相 信号输入，亦可 设 定 作 脉波式 频 率指令输入端子 RA/RB-RC： 多功 能 继电器 输岀端子（ 2HP 及以下 机 种 才有 ） R1A/R1B-R1C： 多功 能 继电器 输岀端子（ 2HP 以上 机 种 才有 ） AO1/AO2-GND： 多功 能 模 拟电压输岀（ 0~10VDC） DO1-DOG： 多功 能 光耦合输岀 DO2-DOG： 多功 能 光耦合输岀（ 2HP 及以下 机 种 才有 ） R2A-R2C： 多功 能 继电器 输岀（ 2HP 以上 机 种 才有 ） S（ +） -S（ -） ： RS485 通 讯 三： 常 用 参 数 ： （ ...
