东泰阳光平板壁挂式太阳能热水器产品说明书

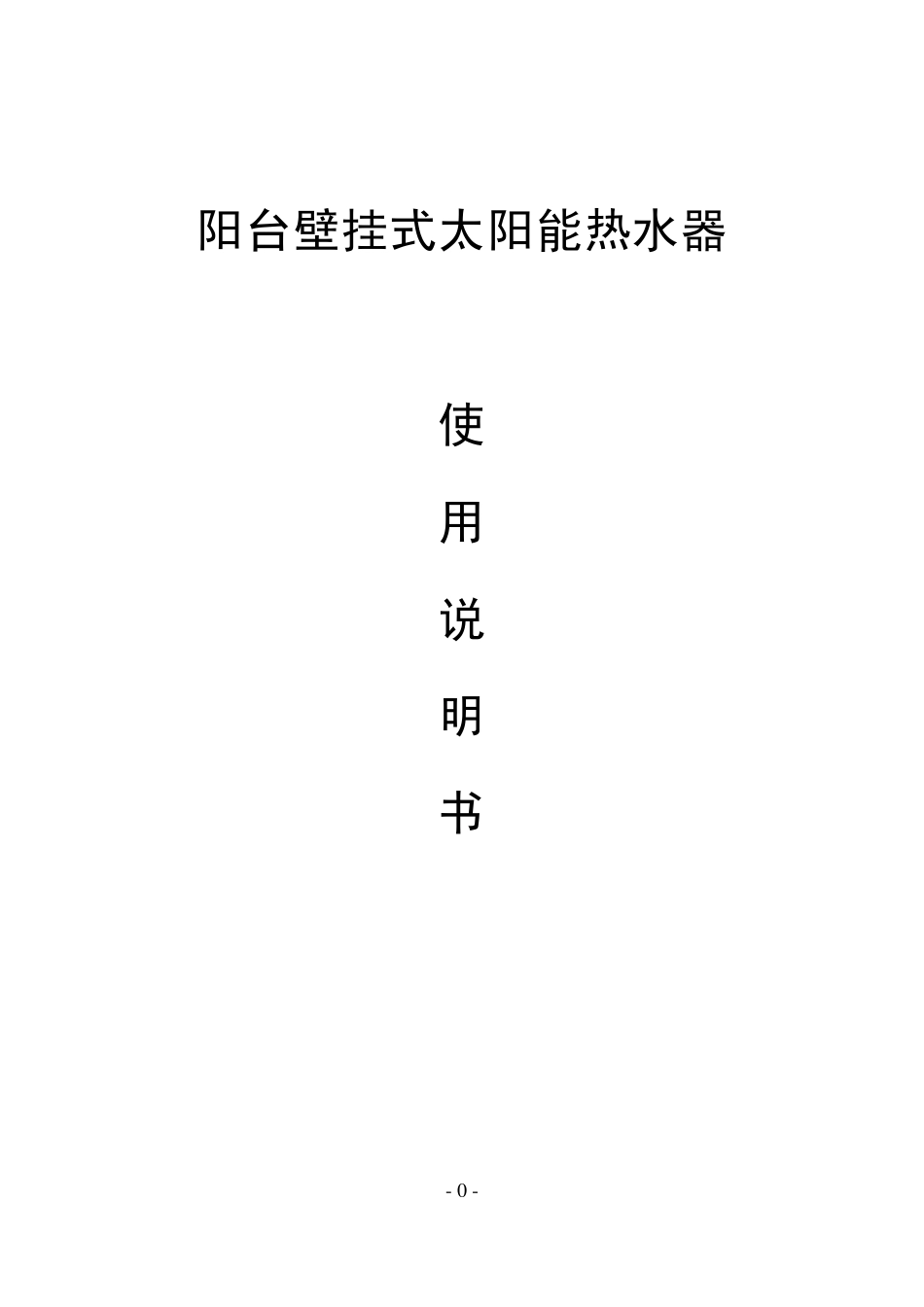

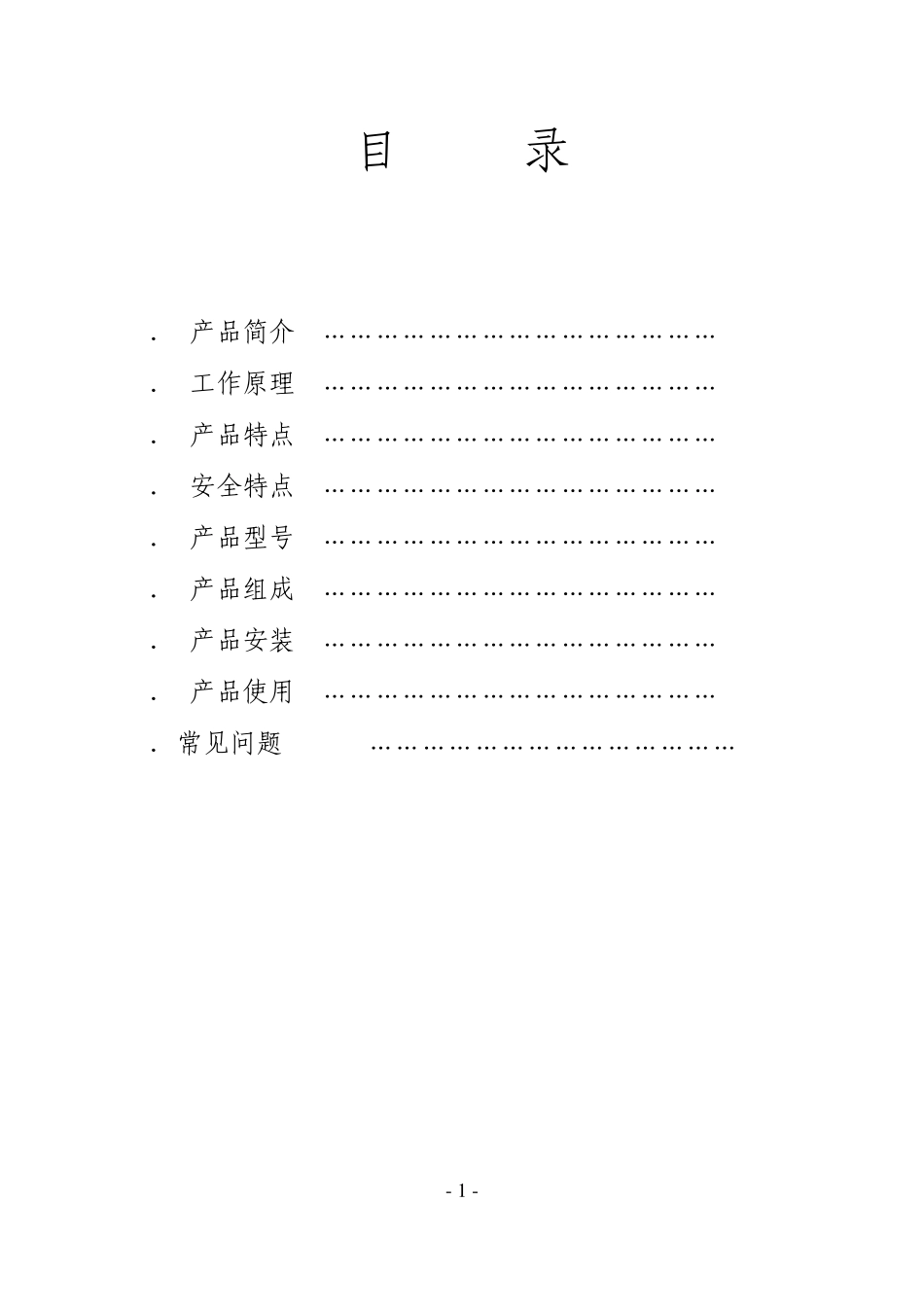

- 0 - 阳台壁挂式太阳能热水器 使 用 说 明 书 - 1 - 目 录 1． 产品简介 ……………………………………… 2 2． 工作原理 ……………………………………… 2 3． 产品特点 ……………………………………… 3 4． 安全特点 ……………………………………… 3 5． 产品型号 ……………………………………… 6 6． 产品组成 ……………………………………… 7 7． 产品安装 ……………………………………… 9 8． 产品使用 ……………………………………… 13 9．常见问题 FAQ ……………………………………17 - 2 - 1． 产品简介 阳台壁挂太阳能属于分体式太阳能热水系统，水箱放臵在阳台内，集热器放臵在建筑南立面阳台上。其工作原理为：利用集热管将吸收的太阳辐射转换成热能。再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。 2． 工作原理 集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。由于集热器内的工质为抗低温液体，能保持在零下 40度不冻。所以即使高寒地区，一年四季也可正常运行。 工作示意图： - 3 - 3． 产品特点 （1）分体安装 太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。 （2）承压运行 水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。 （3）系统节能 工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。 （4）单向换热 集热器换热管内不走水，集热器和水箱是换热式工作。并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。 - 4 - （5）智能控制 系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。 （6）光电互补 太阳能与其电能互补，保证用户随时使用热水。 （7）安全可靠 平板太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。 4． 安全特点 安全一：冬季“防冻”的太阳能 一般的太阳能，寒冷...
