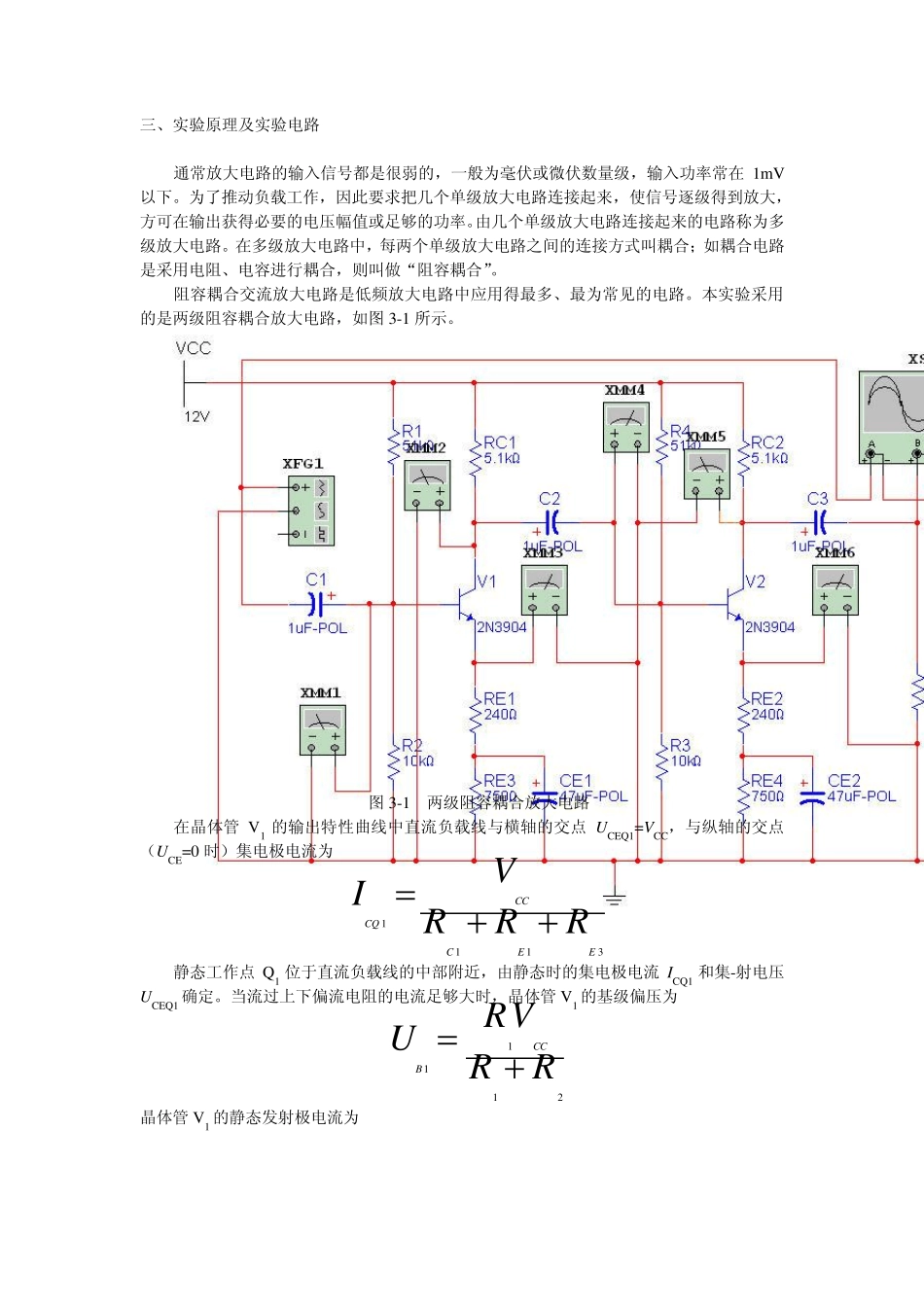

实验三 两级阻容耦合放大电路 一、实验目的 （1）熟悉晶体管的管型、管脚和电解电容器的极性。 （2）学习两级阻容耦合放大电路静态工作点的调节方法。 （3）测量每级放大器静态工作点，并比较测量值与计算值。 （4）测量每级放大器的电压增益，并比较测量值与计算值。 （5）测量两级阻容耦合放大电路的电压增益，并比较测量值与计算值。 （6）观察两级阻容耦合放大电路的输入与输出波形，测量其相位差。 二、实验器材 虚拟实验设备  操作系统为 Windows XP 的计算机 1 台  Electronics Workbench Multisim 8.x～9.x电子线路仿真软件 1 套  示波器 Oscilloscope 1 台  直流稳压源 1 个  数字万用表 1 个  函数信号发生器 1 台  电阻（250Ω，1/4W） 2 个  电阻（750Ω，1/4W） 2 个  电阻（5.1KΩ，1/4W） 2 个  电阻（4.7KΩ，1/4W） 2 个  电阻（10KΩ，1/4W） 2 个  电阻（51KΩ，1/4W） 2 个  电解电容（1μF，25V） 2 个  电解电容（47μ F，25V） 2 个  NPN 型晶体管 2N3904 2 个 实际工程实验设备  模拟实验箱 1 台  函数信号发生器 DF1647 1 台  双踪示波器 DF4320 1 台  数字万用表 DT9806 1 个  晶体管毫伏表 DF2173B 1 台  电阻（250Ω，1/4W） 2 个  电阻（750Ω，1/4W） 2 个  电阻（5.1KΩ，1/4W） 2 个  电阻（4.7KΩ，1/4W） 2 个  电阻（10KΩ，1/4W） 2 个  电阻（51KΩ，1/4W） 2 个  电解电容（1μF，25V） 2 个  电解电容（47μ F，25V） 2 个  NPN 型晶体管 2N3904 2 个 三、实验原理及实验电路 通常放大电路的输入信号都是很弱的，一般为毫伏或微伏数量级，输入功率常在1mV以下。为了推动负载工作，因此要求把几个单级放大电路连接起来，使信号逐级得到放大，方可在输出获得必要的电压幅值或足够的功率。由几个单级放大电路连接起来的电路称为多级放大电路。在多级放大电路中，每两个单级放大电路之间的连接方式叫耦合；如耦合电路是采用电阻、电容进行耦合，则叫做“阻容耦合”。 阻容耦合交流放大电路是低频放大电路中应用得最多、最为常见的电路。本实验采用的是两级阻容耦合放大电路，如图 3-1 所示。 图 3-1 两级阻容耦合放大电路 在晶体管 V1 的输出特性曲线中直流负载线与横轴的交点 UCE...
