中南大学材料院matlab程序设计实践

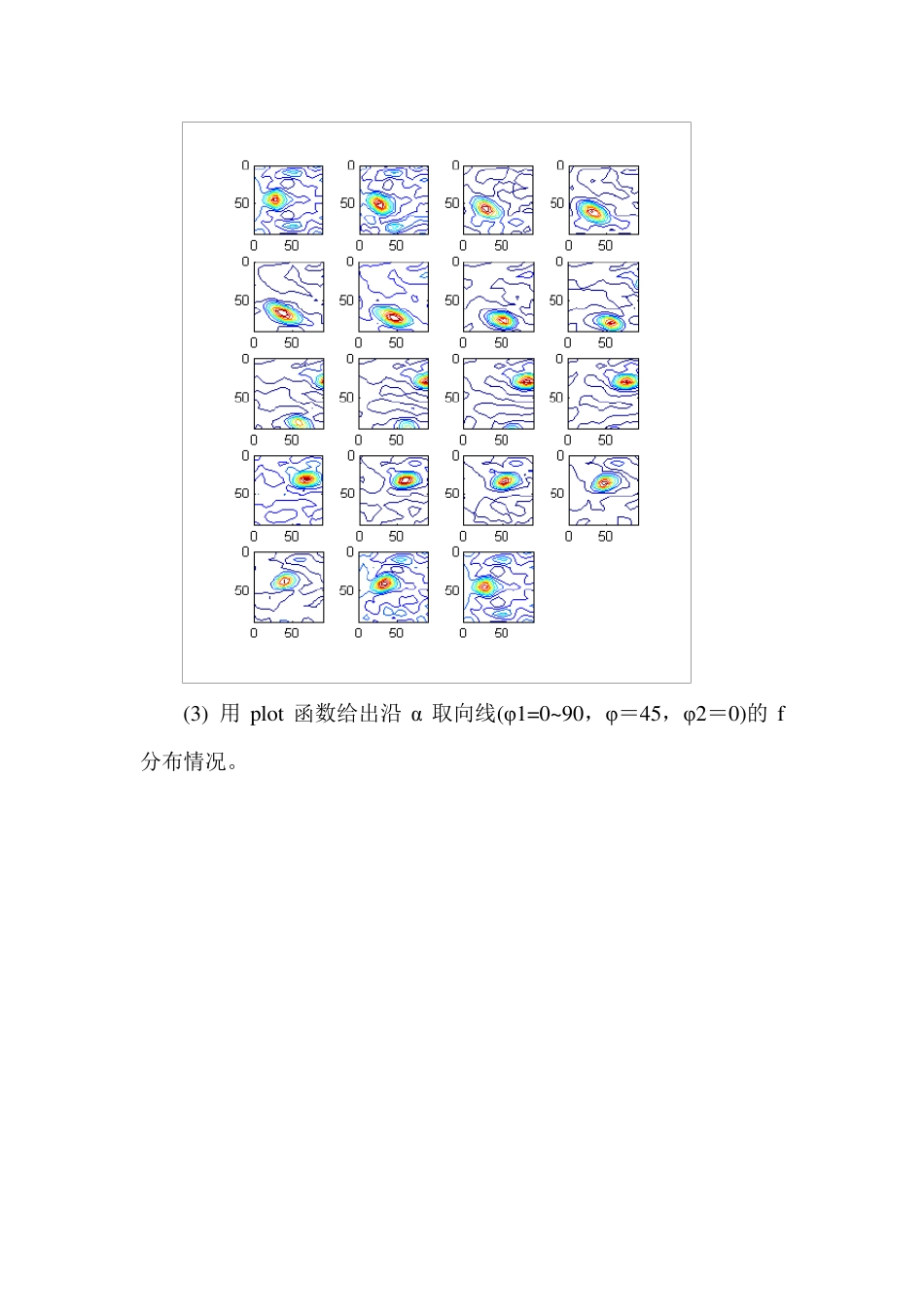

中南大学 MATLAB 程序设计实践 班级： 学号： 姓名： 一、《MATLAB 程序设计实践》Matlab 基础 表示多晶体材料织构的三维取向分布函数（f＝f（φ1，φ，φ2））是一个非常复杂的函数，难以精确的用解析函数表达，通常采用离散空间函数值来表示取向分布函数，Data.tx t 是三维取向分布函数的一个实例。由于数据量非常大，不便于分析，需要借助图形来分析。请你编写一个 matlab 程序画出如下的几种图形来分析其取向分布特征： （1）用 Slice 函数给出其整体分布特征； （2）用 pcolor 或 contou r 函数分别给出(φ2＝0, 5, 10, 15, 20, 25, 30, 35 … 90)切面上 f 分布情况(需要用到 su bplot 函数)； (3) 用plot 函数给出沿α 取向线(φ1=0~ 90，φ＝45，φ2＝0)的f分布情况。 备注：data.tx t 数据格式说明 解： （1）将文件Data.tx t 内的数据按照要求读取到矩阵f(phi1,phi,phi2)中，代码如下： fid=fopen('data.txt'); for i=1:18 tline=fgetl(fid); end phi1=1;phi=1;phi2=1;line=0; f=zeros(19,19,19); while ~feof(fid) tline=fgetl(fid); data=str2num(tline); line=line+1; if mod(line,20)==1 数据说明部分，与作图无关 此方向表示f 随着φ1从0,5,10,15, 20 …到90 的变化而变化 此方向表示f 随着φ从0,5,10,15, 20 …到90 的变化而变化 表示以下数据为φ2＝0 的数据，即f（φ1，φ，0） phi2=(data/5)+1; phi=1; else for phi1=1:19 f(phi1,phi,phi2)=data(phi1); end phi=phi+1; end end fclose(fid); 将以上代码保存为 readtex t.m 文件并在 MATLAB 中运行，运行结果如下图所示： 将以下代码保存为 code1_1.m 文件： fopen('readtext.m'); readtext; [x,y,z]=meshgrid(0:5:90,0:5:90,0:5:90); slice(x,y,z,f,[45,90],[45,90],[0,45]) 运行结果如右图所示： （2）将以下代码保存为 code1_2_1.m 文件： fopen('readtext.m'); readtext; for i=1:19 subplot(5,4,i) pcolor(f(:,:,i)) End 运行结果如右图所示： 将以下代码保存为 code1_2_2.m 文件： fopen('readtext.m'); readtext; for i=1:19 subplot(5,4,i) contour(f(:,:,i)) end 运行结果如右图所示： （3）φ1=0~90，φ＝45，φ2＝0 所对应的f(φ1,φ,φ2)即为f(:,10,1)。将以下代码保存为code1_3.m 文件： fopen('readtext.m'); readtext; plot(...
