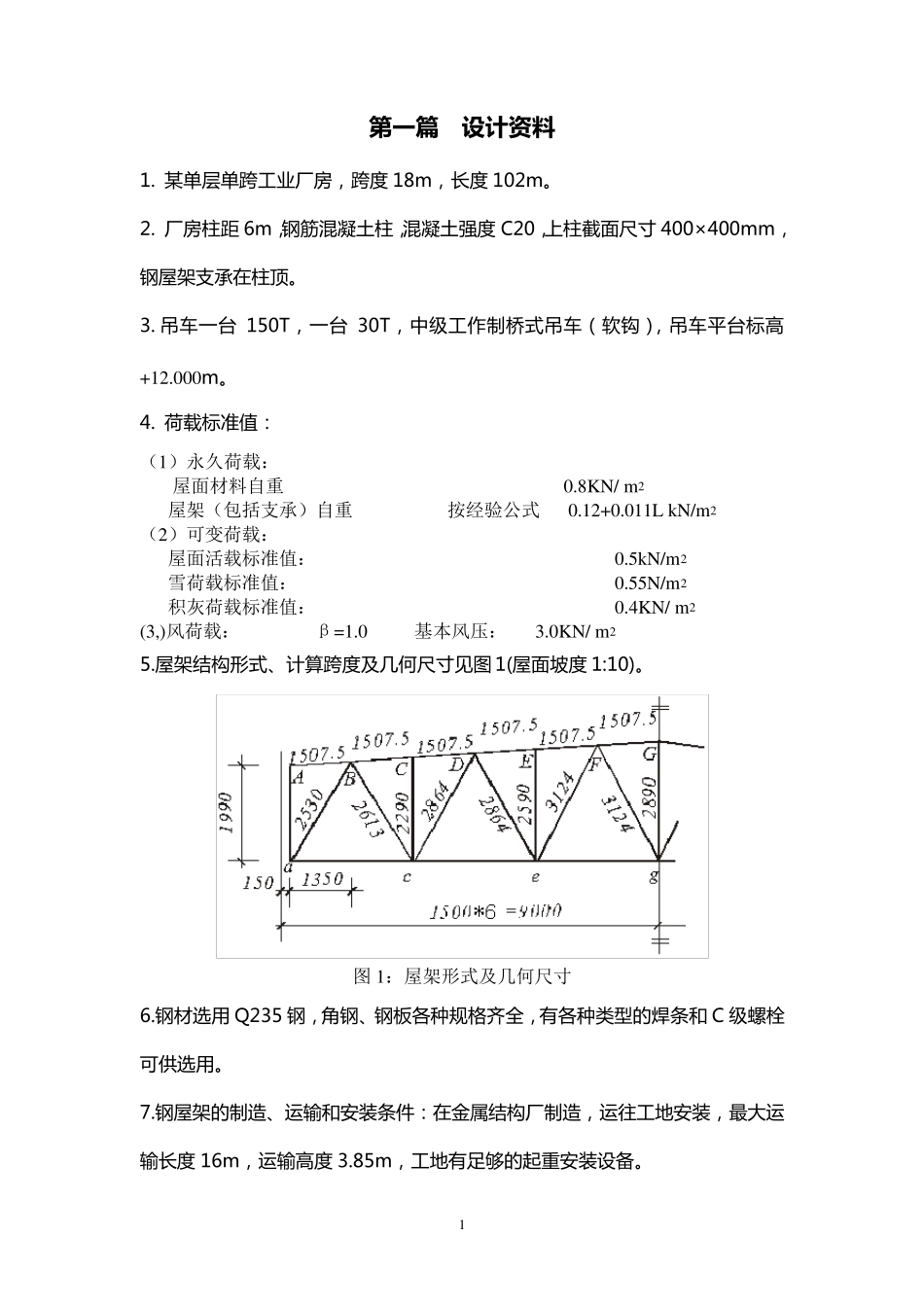

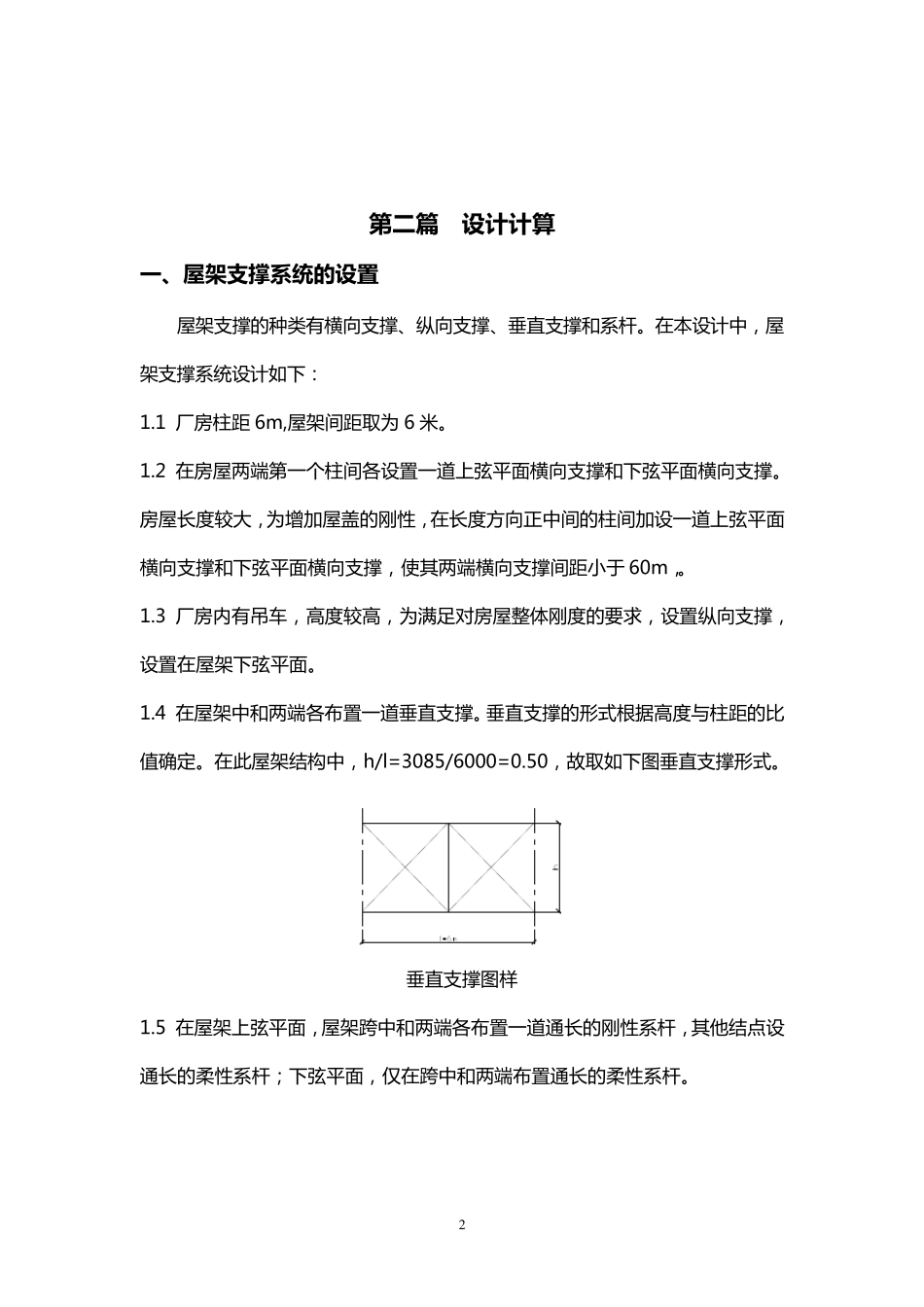

1 第 一篇 设计资料 1. 某 单 层 单 跨 工 业 厂 房 ， 跨 度 18m， 长 度 102m。 2. 厂 房 柱 距 6m，钢 筋 混 凝 土 柱 ，混 凝 土 强 度 C20，上 柱 截 面 尺 寸 400×400mm，钢 屋 架 支 承 在 柱 顶 。 3. 吊 车 一 台150T， 一 台30T， 中 级 工 作 制 桥 式 吊 车 （ 软 钩 ）， 吊 车 平 台 标 高+12.000m。 4. 荷 载 标 准 值 ： （1）永久荷载： 屋面材料自重 0.8KN/ m 2 屋架（包括支承）自重 按经验公式 0.12+0.011L kN/m 2 （2）可变荷载： 屋面活载标准值： 0.5kN/m 2 雪荷载标准值： 0.55N/m 2 积灰荷载标准值： 0.4KN/ m 2 (3,)风荷载： β=1.0 基本风压： 3.0KN/ m 2 5.屋 架 结 构 形 式 、计算跨 度 及几何尺 寸 见图 1(屋 面 坡度 1:10)。 图 1：屋架形式及几何尺寸 6.钢 材选用 Q235 钢 ， 角钢 、钢 板各种规格齐全， 有各种类型的焊条和 C 级 螺栓可供选用。 7.钢 屋 架 的制 造、运输和安装条件： 在 金属结 构 厂 制 造， 运往工 地安装， 最大运输长 度 16m， 运输高 度 3.85m， 工 地有足够的起重安装设备。 2 第 二 篇 设 计 计 算 一 、屋架支撑系统的设 置 屋 架 支 撑 的 种 类 有 横 向 支 撑 、纵向 支 撑 、垂直支 撑 和系杆。在本设计中，屋架 支 撑 系统设计如下： 1.1 厂房柱距 6m,屋 架 间距取为 6 米。 1.2 在房屋 两端第一个柱间各设置一道上弦平面横 向 支 撑 和下弦平面横 向 支 撑 。房屋 长度较大，为增加屋 盖的 刚性，在长度方向 正中间的 柱间加设一道上弦平面横 向 支 撑 和下弦平面横 向 支 撑 ，使其两端横 向 支 撑 间距小于 60m，。 1.3 厂房内有 吊车，高度较高，为满足对房屋 整体刚度的 要求，设置纵向 支 撑 ，设置在屋 架 下弦平面。 1.4 在屋 架 中和两端各布置一道垂直支 撑 。垂直支 撑 的 形式根据高度与柱距的 比值确定。在此屋 架 结构中，h/l=3085/6000=0.50，故取如下图垂直支 撑 形式。 垂直支 撑 图样 1.5 在屋 架 上弦平面，屋 架 跨中和两端各布置一道通长的 刚性系杆，其他结点设通长的 柔性系杆；下弦平面，仅在跨中和两端布置通长的 柔性系杆。 3 屋 架 支 撑 系 统 设 置 如...
