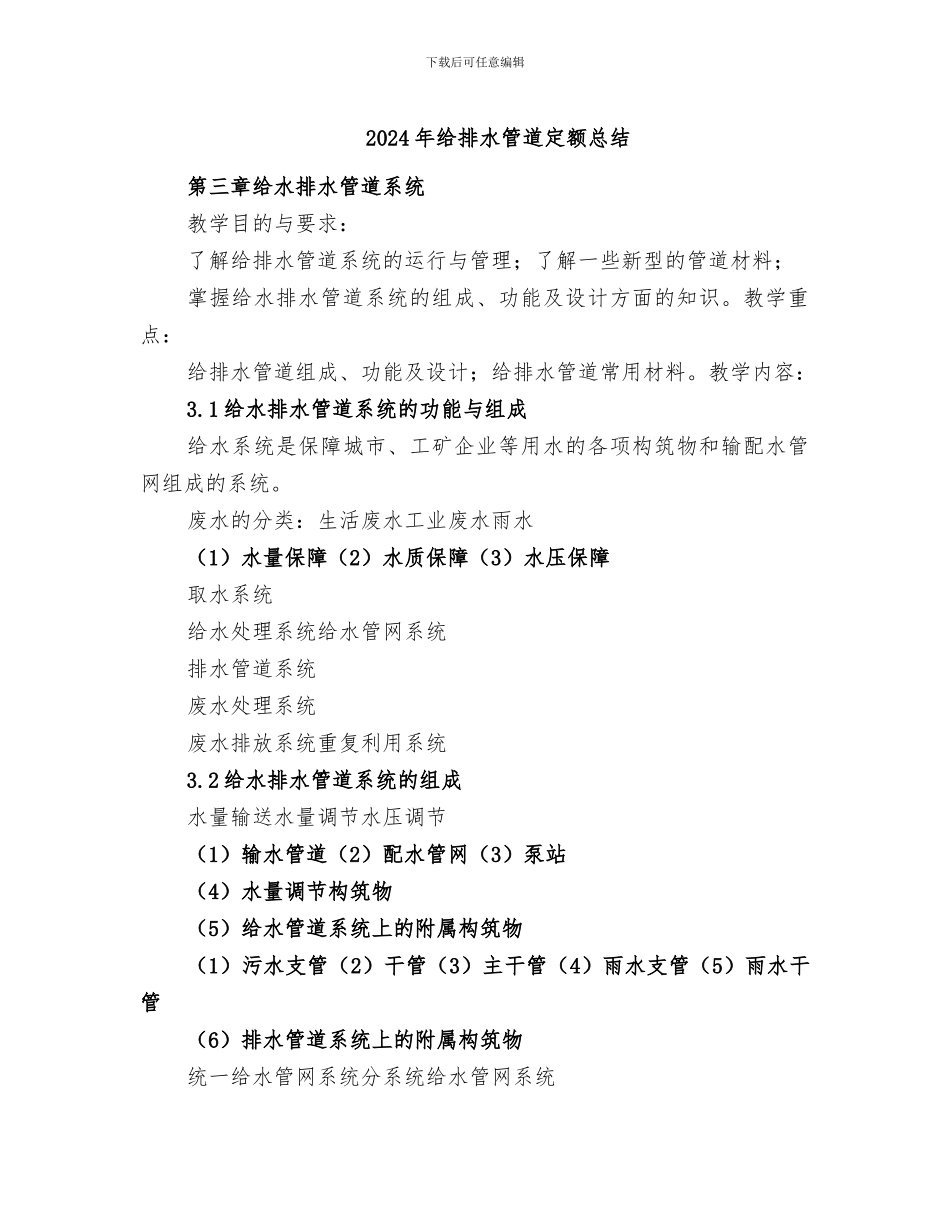

下载后可任意编辑2024 年给排水管道定额总结第三章给水排水管道系统教学目的与要求:了解给排水管道系统的运行与管理;了解一些新型的管道材料;掌握给水排水管道系统的组成、功能及设计方面的知识。教学重点:给排水管道组成、功能及设计;给排水管道常用材料。教学内容:3.1 给水排水管道系统的功能与组成给水系统是保障城市、工矿企业等用水的各项构筑物和输配水管网组成的系统。废水的分类:生活废水工业废水雨水(1)水量保障(2)水质保障(3)水压保障取水系统给水处理系统给水管网系统排水管道系统废水处理系统废水排放系统重复利用系统3.2 给水排水管道系统的组成水量输送水量调节水压调节(1)输水管道(2)配水管网(3)泵站(4)水量调节构筑物(5)给水管道系统上的附属构筑物(1)污水支管(2)干管(3)主干管(4)雨水支管(5)雨水干管(6)排水管道系统上的附属构筑物统一给水管网系统分系统给水管网系统下载后可任意编辑合流制分流制1.根据城市总体规划,结合当地实际情况布置给水管网,并进行多方案技术经济比较;2.管线应均匀地分布在整个给水区域内,保证用户有足够的水量和水压,并保持输送的水质不受污染;3.力求以最短距离敷设管线,并尽量减少穿越障碍物等,以节约工程投资与运行管理费用;4.必须保证供水安全可靠,当局部管___生故障时,应保证不中断供水或尽可能缩小断水的范围;5.尽量减少拆迁,少占农田或不占农田;6.管渠的施工、运行和维护方便;7.规划布置时应远近期相结合,考虑分期建设的可能性,并留有充分的进展余地树状网环状网根据水管工作条件,水管性能应满足下列要求。(1)有足够的强度,可以承受各种内外荷载。(2)水密性,它是保证管网有效而经济地工作的重要条件。若管线的水密性差而常常漏水,会增加管理费用,同时,管网漏水严重时会冲刷地层而严重事故。(3)水管内壁应光滑以减小水头损失。(4)价格较低,使用年限较长,并且有较高的防止水和土壤的侵蚀能力。(5)水管接口应施工简便,工作可靠。管网的附件主要有调节流量用的阀门、供应消防用水的消火栓,其它还有控制水流方向的单向阀、___在管线高处的排气阀和安全阀等。排水管渠的材料有。混凝土、钢筋混凝土、石棉水泥、陶土、铸铁、塑料等。下载后可任意编辑排水管渠断面形式有圆形、半椭圆形、马蹄形、拱顶矩形、蛋形、矩形、弧形及流槽的矩形、梯形等。2024 年给排水管道定额总结范文___要求和管道布置:1.卫生间的管道穿楼板应...
