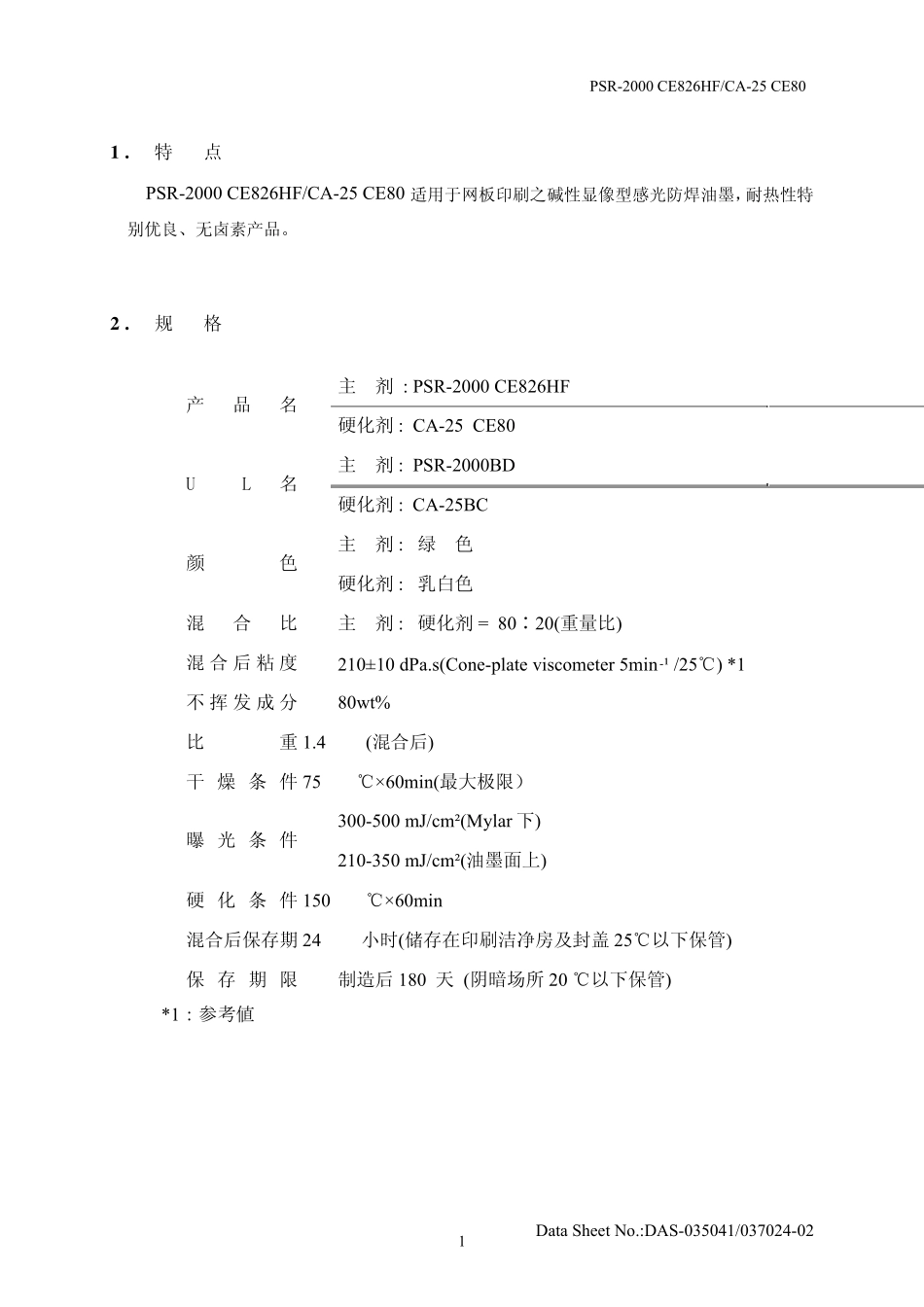

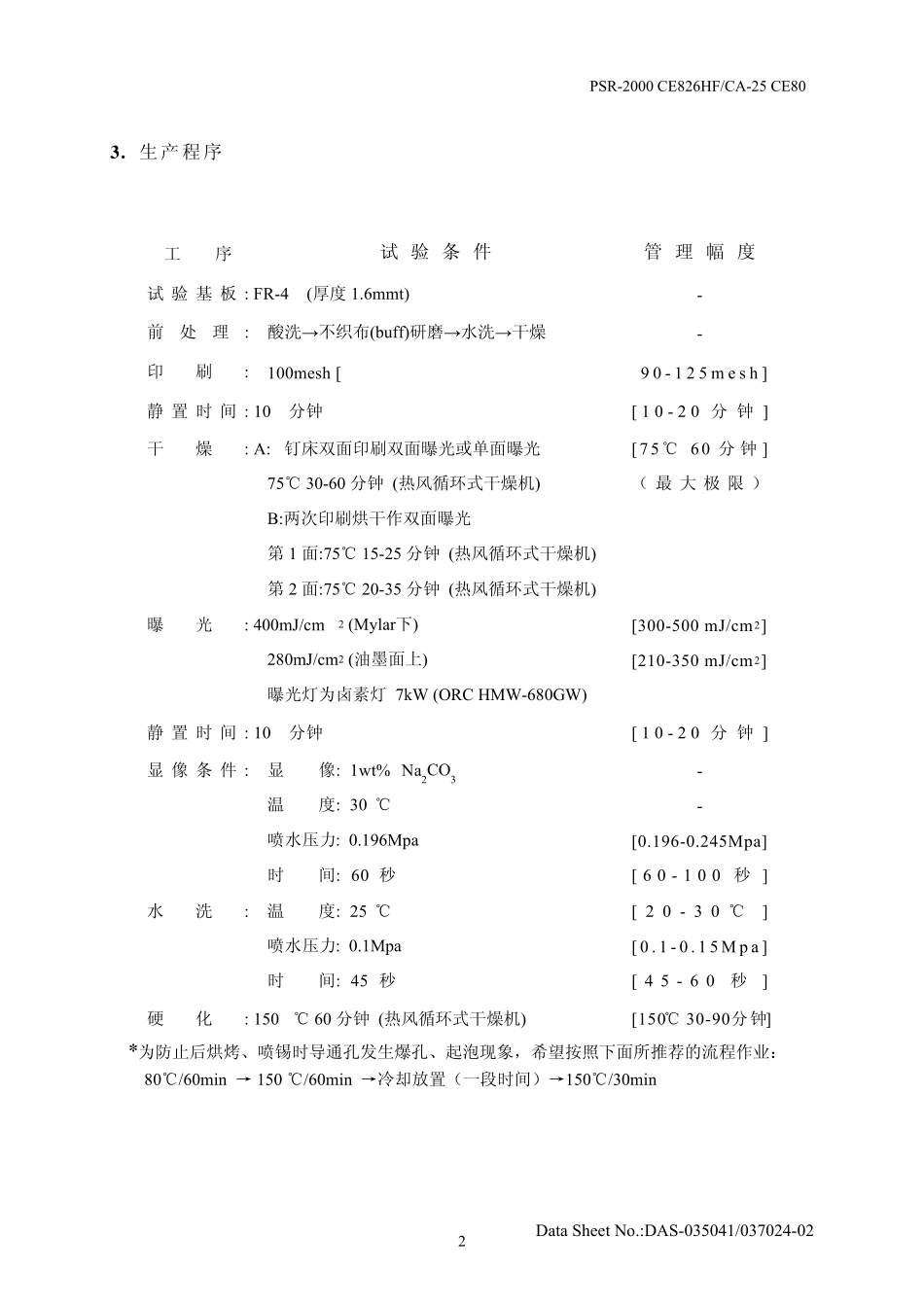

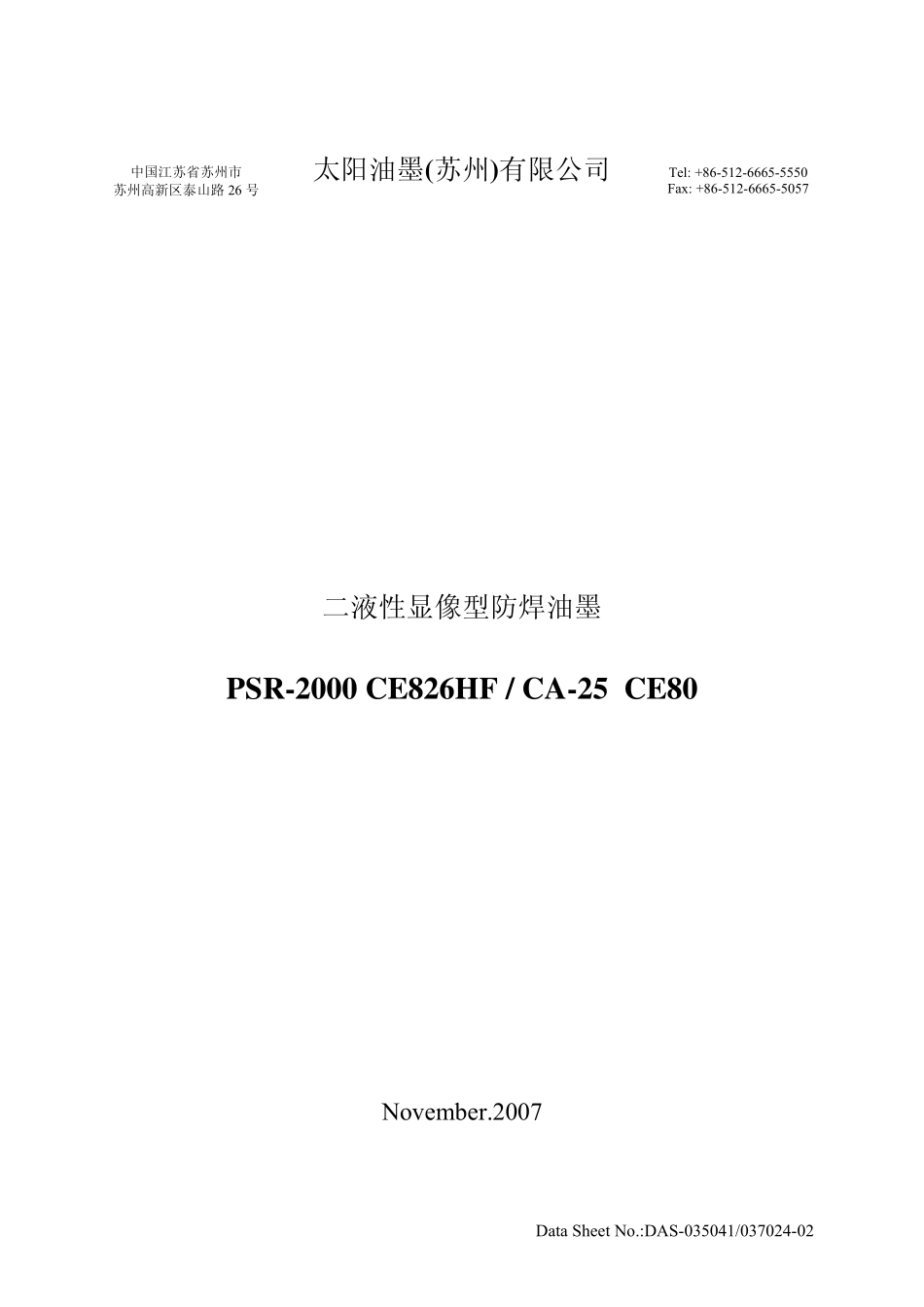

中国江苏省苏州市 苏州高新区泰山路 26 号 太阳油墨(苏州)有限公司 Tel: +86-512-6665-5550 Fax: +86-512-6665-5057 二液性显像型防焊油墨 PSR-2000 CE826HF / CA-25 CE80 November.2007 Data Sheet No.:DAS-035041/037024-02 PSR-2000 CE826HF/CA-25 CE80 1 . 特 点 PSR-2000 CE826HF/CA-25 CE80 适用于网板印刷之碱性显像型感光防焊油墨，耐热性特别优良、无卤素产品。 2 . 规 格 主 剂 : PSR-2000 CE826HF 产品名 硬化剂 : CA-25 CE80 主 剂 : PSR-2000BD U L 名 硬化剂 : CA-25BC 主 剂 : 绿 色 颜色 硬化剂 : 乳白色 混合比 主 剂 : 硬化剂 = 80∶20(重量比) 混合后粘度 210±10 dPa.s(Cone-plate viscometer 5min -¹ /25℃) *1 不 挥 发 成 分 80wt% 比重 1.4 (混合后) 干 燥 条 件 75℃×60min(最大极限） 300-500 mJ/cm²(Mylar 下) 曝 光条 件 210-350 mJ/cm²(油墨面上) 硬化条 件 150℃×60min 混合后保存期 24小时(储存在印刷洁净房及封盖 25℃以下保管) 保 存 期 限 制造后 180 天 (阴暗场所 20 ℃以下保管) *1：参考値 Data Sheet No.:DAS-035041/037024-02 1PSR-2000 CE826HF/CA-25 CE80 3 . 生产程序 工序 试验条件 管理幅度 试验基板: FR-4 (厚度1.6mmt) - 前处理: 酸洗→不织布(buff)研磨→水洗→干燥 - 印刷: 100mesh [9 0 - 1 2 5 m e s h ] 静置时间: 10分钟 [ 1 0 - 2 0 分钟] 干燥: A: 钉床双面印刷双面曝光或单面曝光 [7 5 ℃ 60 分钟] 75℃ 30-60 分钟 (热风循环式干燥机) （ 最 大 极 限 ） B:两次印刷烘干作双面曝光 第 1 面:75℃ 15-25 分钟 (热风循环式干燥机) 第 2 面:75℃ 20-35 分钟 (热风循环式干燥机) 曝光: 400mJ/cm2 (Mylar下) [300-500 mJ/cm2] 280mJ/cm2 (油墨面上) [210-350 mJ/cm2] 曝光灯为卤素灯 7kW (ORC HMW-680GW) 静置时间: 10分钟 [ 1 0 - 2 0 分钟] 显 像 条件: 显 像: 1wt% Na2CO3- 温 度: 30 ℃ - 喷水压力: 0.196Mpa [0.196-0.245Mpa] 时 间: 60 秒 [ 6 0 - 1 0 0 秒 ] 水洗: 温 度: 25 ℃ [ 2 0 - 3 0 ℃] 喷水压力: 0.1Mpa [ 0 . 1 - 0 . 1 5 M p a ] 时 间: 45 秒 [ 4 5 - 6 0秒] 硬化: 150...
