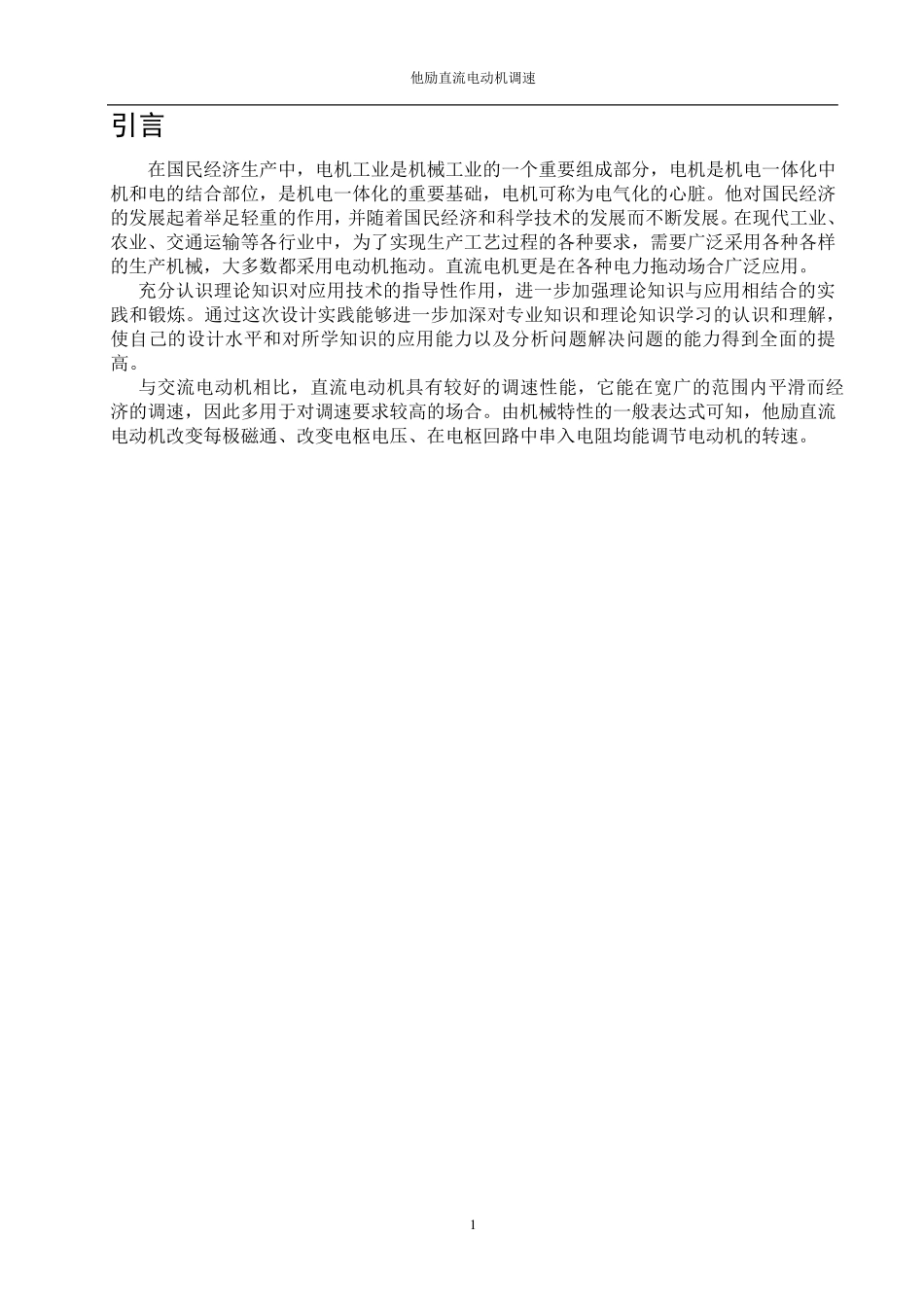

他励直流电动机调速 1 引言 在国民经济生产中，电机工业是机械工业的一个重要组成部分，电机是机电一体化中机和电的结合部位，是机电一体化的重要基础，电机可称为电气化的心脏。他对国民经济的发展起着举足轻重的作用，并随着国民经济和科学技术的发展而不断发展。在现代工业、农业、交通运输等各行业中，为了实现生产工艺过程的各种要求，需要广泛采用各种各样的生产机械，大多数都采用电动机拖动。直流电机更是在各种电力拖动场合广泛应用。 充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学知识的应用能力以及分析问题解决问题的能力得到全面的提高。 与交流电动机相比，直流电动机具有较好的调速性能，它能在宽广的范围内平滑而经济的调速，因此多用于对调速要求较高的场合。由机械特性的一般表 达 式 可知，他励直流电动机改 变 每 极 磁 通、改 变 电枢 电压 、在电枢 回 路 中串 入 电阻 均 能调节 电动机的转 速。 他励直流电动机调速 2 1 直流电动机及调速 1.1 直流电动机的介绍 直流电动机是人类最早发明和应用的一种电机。直流电动机以其结构复杂、价格较贵、体积较大、维护较难而使得其应用受到了影响。随着交流电动机变频调速系统的发展，在不少应用领域中已为交流电动所取代。但是直流电动机又以起动转矩大、转速性能好、自动控制方便而著称，因此，在工业等应用领域中仍占有一席之地。在四种直流电动机中，他励电动机应用最广泛。 1.2 直流电动机的类型 1、他励直流电动机； 2、并励直流电动机； 3、串励直流电动机； 4、复励直流电动机。 1.3 什么是调速 现代工业中，有大量的生产机械，要求能改变工作速度。例如金属切削机床，由于加工工件的材料和精度要求不同，速度也就不同。又如轧钢机，当轧制不同品种和不同厚度的钢材时，也必须采用不同的最佳速度。所谓调速就是在一定的负载下，根据生产的需要人为地改变电动机的转速。这是生产机械经常提出的要求。调速性能的好坏往往影响到生产机械的工作效率和产品质量。 电力拖动系统中采用的调速方法通常有三种：机械调速、电气调速、电气-机械调速。在这里我主要研究他励直流电动机，其调速方法也有三种：改变电枢电阻调速、改变电枢电压调速、改变励磁电流调速。 1.4 调速的指标 电动机的速...
