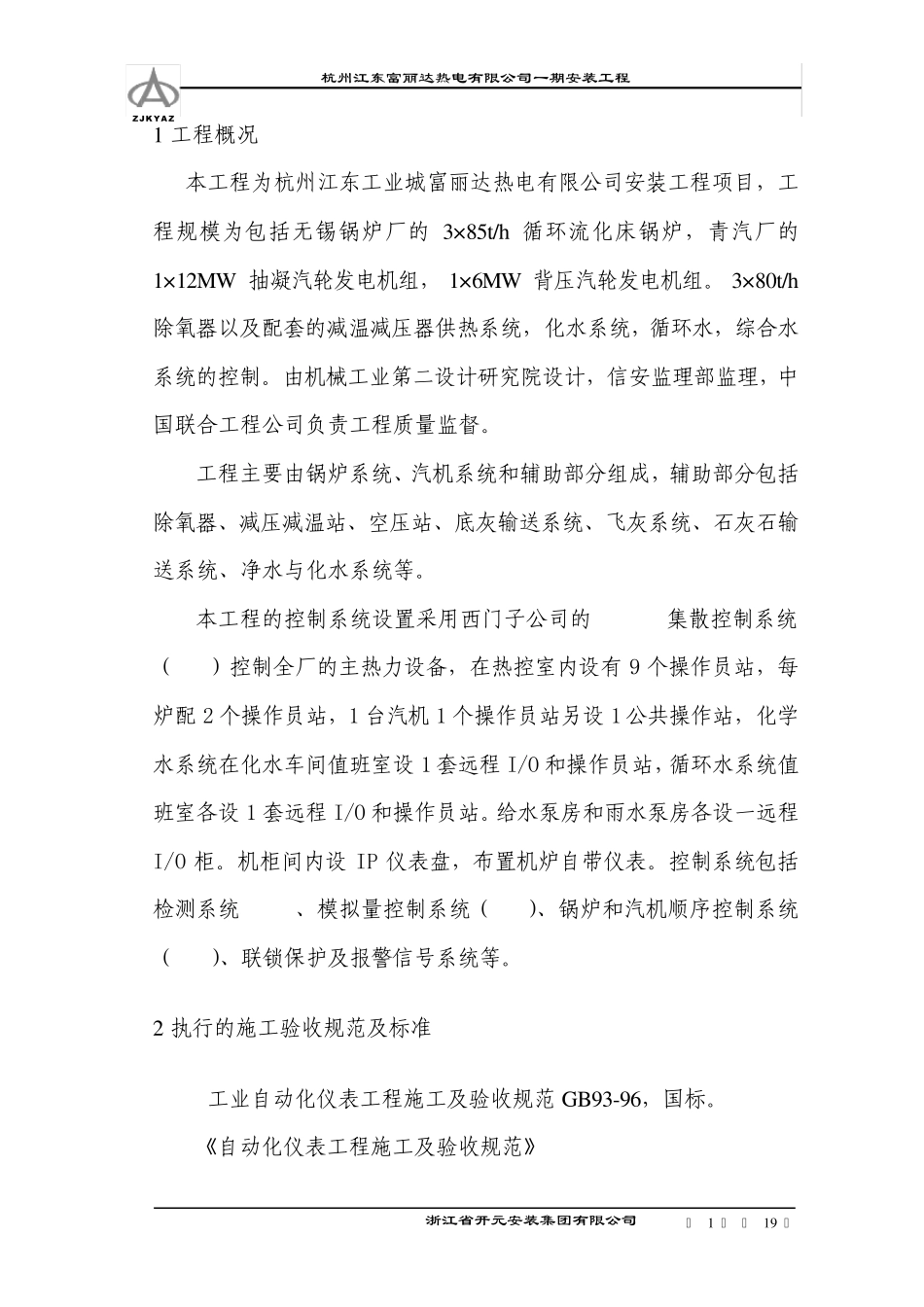

杭州江东富丽达热电有限公司一期安装工程 浙江省开元安装集团有限公司 第 1 页 共 19 页 ZJK Y A Z1 工程概况 本工程为杭州江东工业城富丽达热电有限公司安装工程项目，工程规模为包括无锡锅炉厂的3× 85t/h 循环流化床锅炉，青汽厂的1× 12MW 抽凝汽轮发电机组，1× 6MW 背压汽轮发电机组。3× 80t/h除氧器以及配套的减温减压器供热系统，化水系统，循环水，综合水系统的控制。由机械工业第二设计研究院设计，信安监理部监理，中国联合工程公司负责工程质量监督。 工程主要由锅炉系统、汽机系统和辅助部分组成，辅助部分包括除氧器、减压减温站、空压站、底灰输送系统、飞灰系统、石灰石输送系统、净水与化水系统等。 本工程的控制系统设臵采用西门子公司的PCS-7集散控制系统（DCS）控制全厂的主热力设备，在热控室内设有9 个操作员站，每炉配2 个操作员站，1 台汽机1 个操作员站另设1 公共操作站，化学水系统在化水车间值班室设1 套远程I/O 和操作员站，循环水系统值班室各设1 套远程I/O 和操作员站。给水泵房和雨水泵房各设一远程I/O 柜。机柜间内设IP 仪表盘，布臵机炉自带仪表。控制系统包括检测系统(DAS)、模拟量控制系统（MCS）、锅炉和汽机顺序控制系统（SCS）、联锁保护及报警信号系统等。 2 执行的施工验收规范及标准 工业自动化仪表工程施工及验收规范 GB93-96，国标。 《自动化仪表工程施工及验收规范》GB50093-2002 杭州江东富丽达热电有限公司一期安装工程 浙江省开元安装集团有限公司 第 2 页 共 19 页 ZJK Y A Z《工业自动化仪表安装工程质量检验评定标准》GBJ131-90 《电力建设施工及验收技术规范》热工仪表及控制装臵篇SDJ279-90 《火电施工质量检验及评定标准》第六篇热工仪表及控制装臵(83) 3 主要控制回路和监控设备 设 备 名 称 型号、规格 单位 数量 备注 一、主辅控制系统 DCS系统（含硬件、通讯电缆、软件和组态调试）（包括如下功能块） 套 1 数据采集与信息处理系统（DAS） 套 2 分散集控系统（MCS） 套 2 锅炉安全监控装臵（FSSS） 套 2 锅炉安全保护装臵（MFT） 套 2 风机功能组控制装臵（SCS） 套 8 电动给水泵功能组装臵（SCS） 套 3 净水与化水程控装臵 （DCS远程站） 套 2 燃料输送程控装臵（PLC） 套 1 电除尘程控装臵（PLC） 套 2 压缩空气站程控装臵（PLC） 套 1 石灰石气力输送程控装臵（PLC） 套 1 ...
