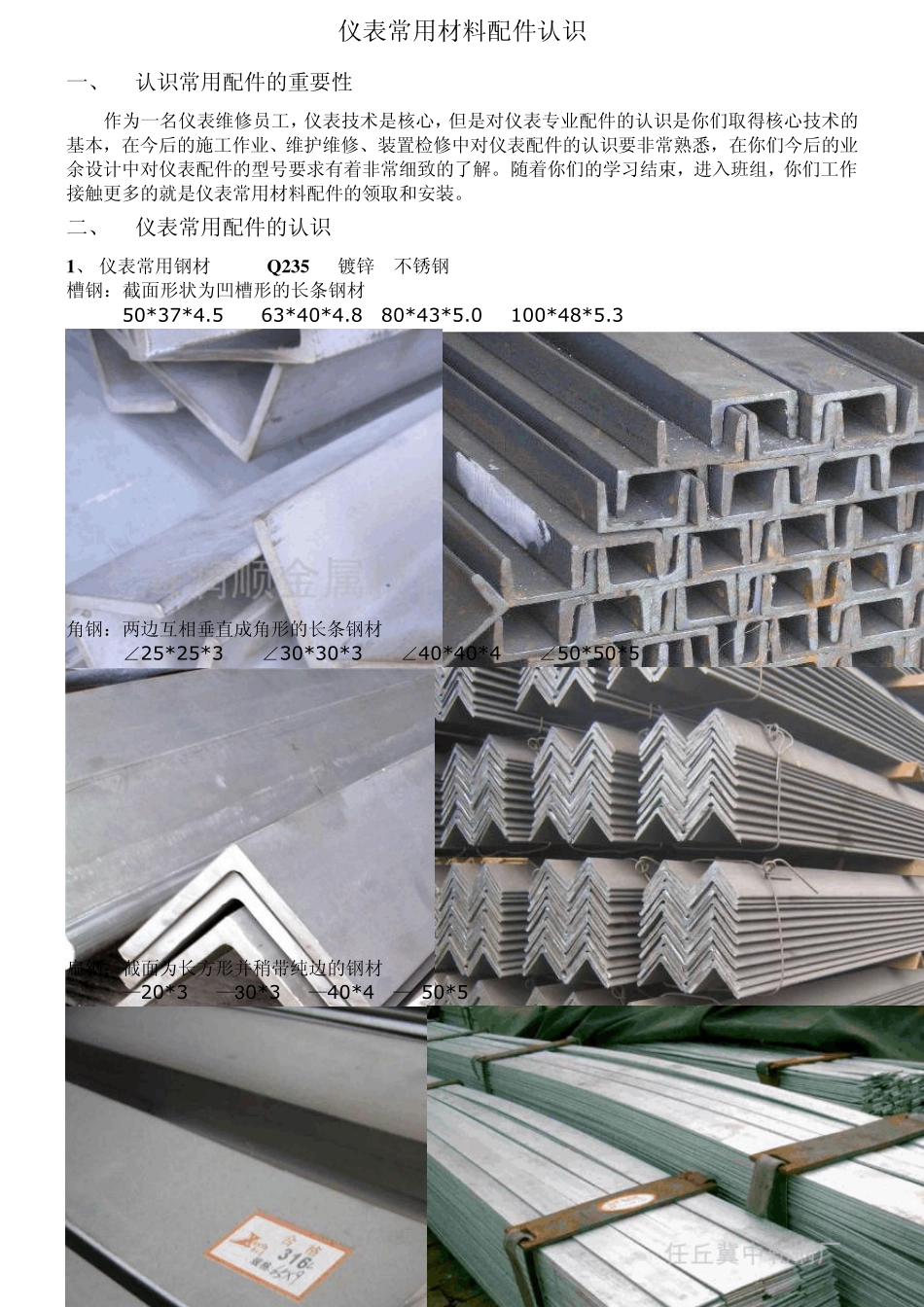

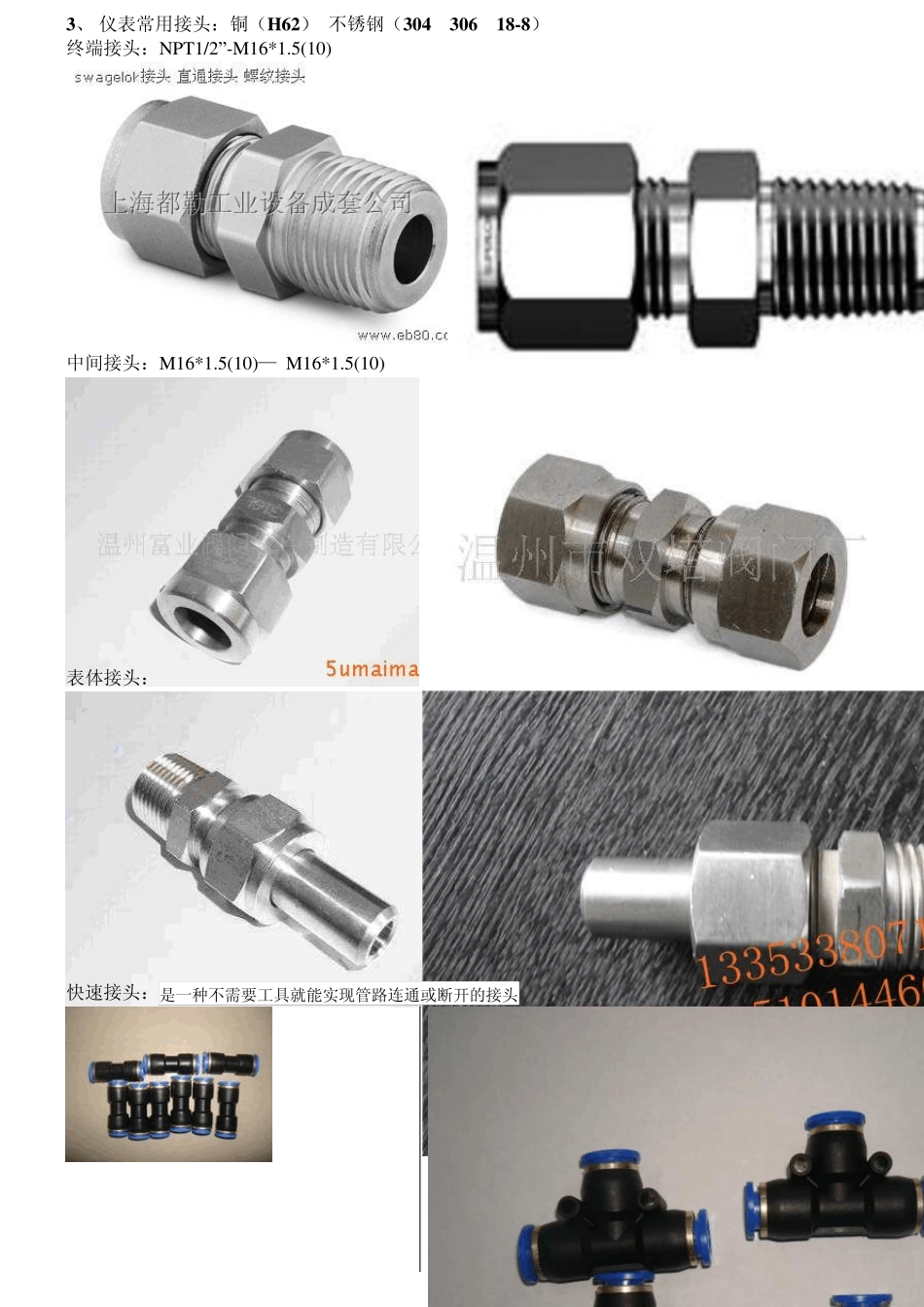

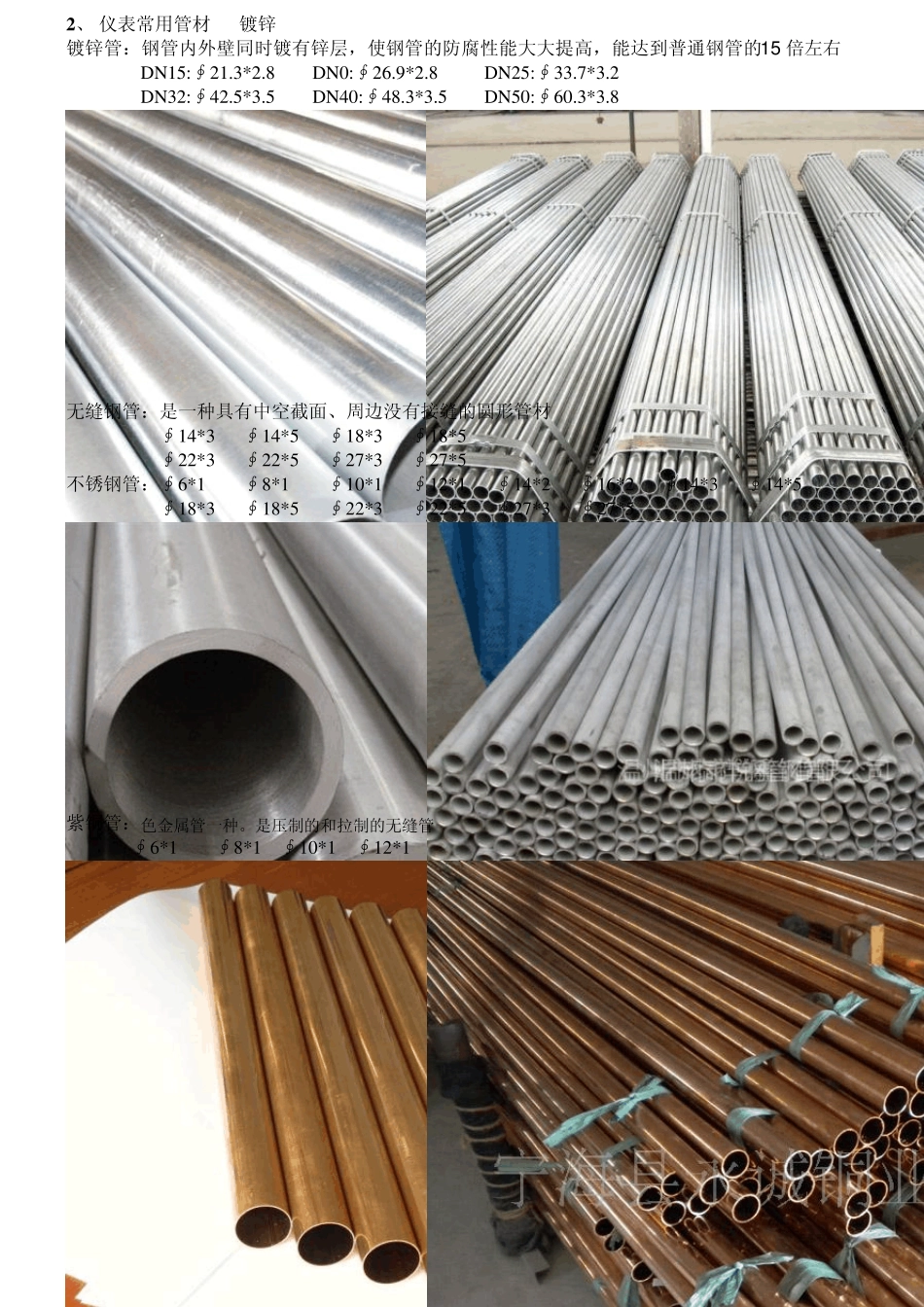

仪表常用材料配件认识 一、 认识常用配件的重要性 作为一名仪表维修员工，仪表技术是核心，但是对仪表专业配件的认识是你们取得核心技术的基本，在今后的施工作业、维护维修、装置检修中对仪表配件的认识要非常熟悉，在你们今后的业余设计中对仪表配件的型号要求有着非常细致的了解。随着你们的学习结束，进入班组，你们工作接触更多的就是仪表常用材料配件的领取和安装。 二、 仪表常用配件的认识 1、 仪表常用钢材 Q 235 镀锌 不锈钢 槽钢：截面形状为凹槽形的长条钢材 50*37*4.5 63*40*4.8 80*43*5.0 100*48*5.3 角钢：两边互相垂直成角形的长条钢材 ∠25*25*3 ∠30*30*3 ∠40*40*4 ∠50*50*5 扁钢：截面为长方形并稍带纯边的钢材 —20*3 —3 0*3 —40*4 — 50*5 2 、 仪表常用管材 镀锌 镀锌管：钢管内外壁同时镀有锌层，使钢管的防腐性能大大提高，能达到普通钢管的1 5 倍左右 D N 15:∮21.3*2.8 D N 0:∮26.9*2.8 D N 25:∮33.7*3.2 D N 32:∮42.5*3.5 D N 40:∮48.3*3.5 D N 50:∮60.3*3.8 无缝钢管：是一种具有中空截面、周边没有接缝的圆形管材 ∮14*3 ∮14*5 ∮18*3 ∮18*5 ∮22*3 ∮22*5 ∮27*3 ∮27*5 不锈钢管：∮6*1 ∮8*1 ∮10*1 ∮12*1 ∮14*2 ∮16*2 ∮14*3 ∮14*5 ∮18*3 ∮18*5 ∮22*3 ∮22*5 ∮27*3 ∮27*5 紫铜管：色金属管一种。是压制的和拉制的无缝管 ∮6*1 ∮8*1 ∮10*1 ∮12*1 3、 仪表常用接头：铜（H 62） 不锈钢（304 306 18-8） 终端接头：NPT1/2”-M16*1.5(10) 中间接头：M16*1.5(10)— M16*1.5(10) 表体接头： 快速接头：是一种不需要工具就能实现管路连通或断开的接头 4 、 仪表常用阀门 承插焊闸阀 法兰闸阀 Z41H 内螺纹闸阀 内螺纹截止阀 外螺纹截止阀 法兰截止阀 内螺纹针型阀 外螺纹针型阀 内螺纹球阀 法兰球阀 常见阀门型号及规范常由以下七个单元组成： 1 ---2 ---3 ---4 ---5 ---6 ---7 1：阀门类别 2：阀门驱动方式(省略) 3：连接方式 4：结构形式 5：密封面或衬里材料 6：公称压力 7：阀体材料 1 、阀门类别代号 阀门类别 闸阀 安全阀 蝶阀 截止阀 调节阀 减压阀 止回阀 隔膜阀 疏水阀 球阀 节流阀 代号 Z A D J T Y H G S Q L 2. 连接方式代号 连接形式 外螺纹 内螺纹 法兰 法兰 法兰 焊接 对夹 卡箍 卡套 代 号 1 2 3 4 5...
