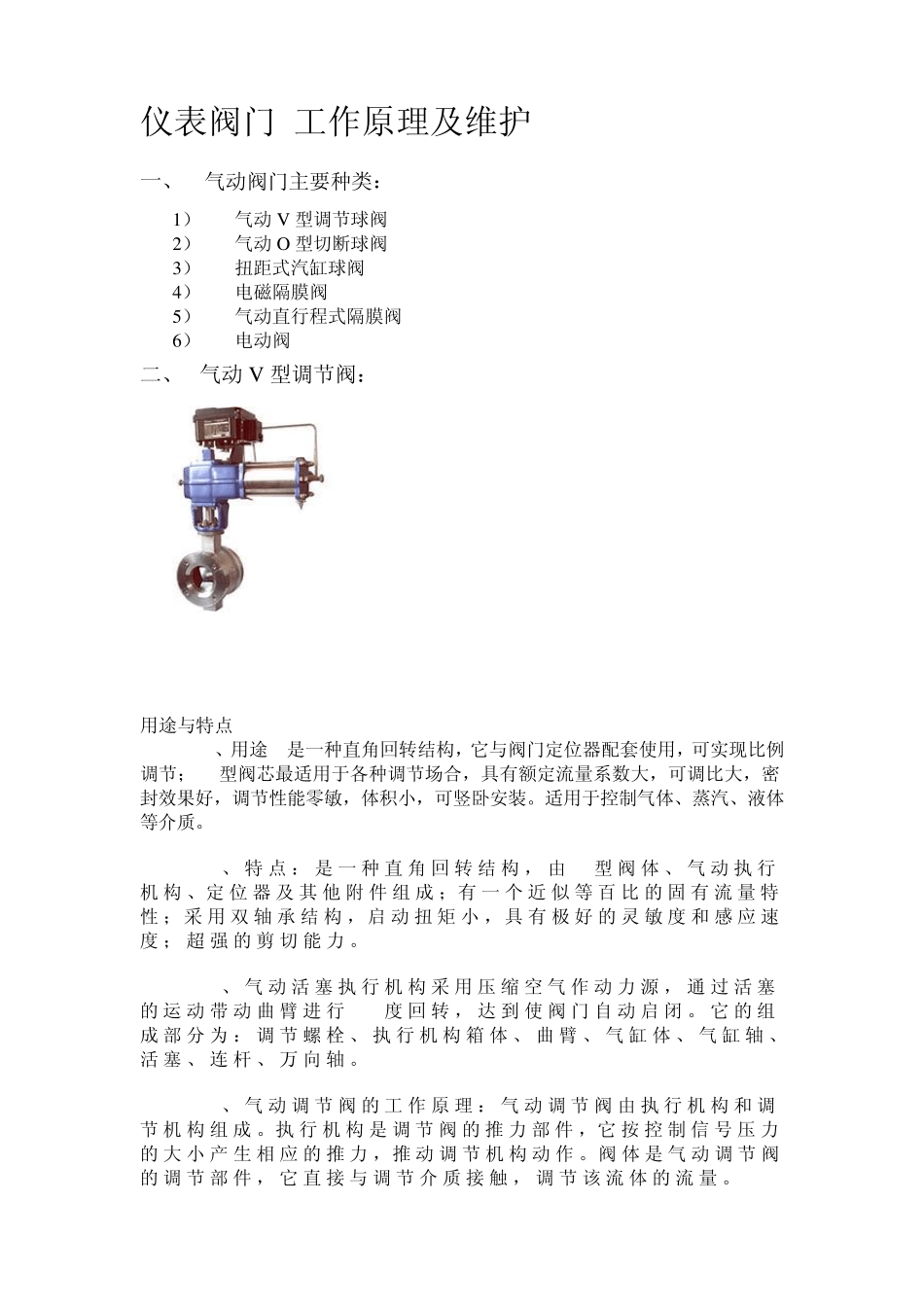

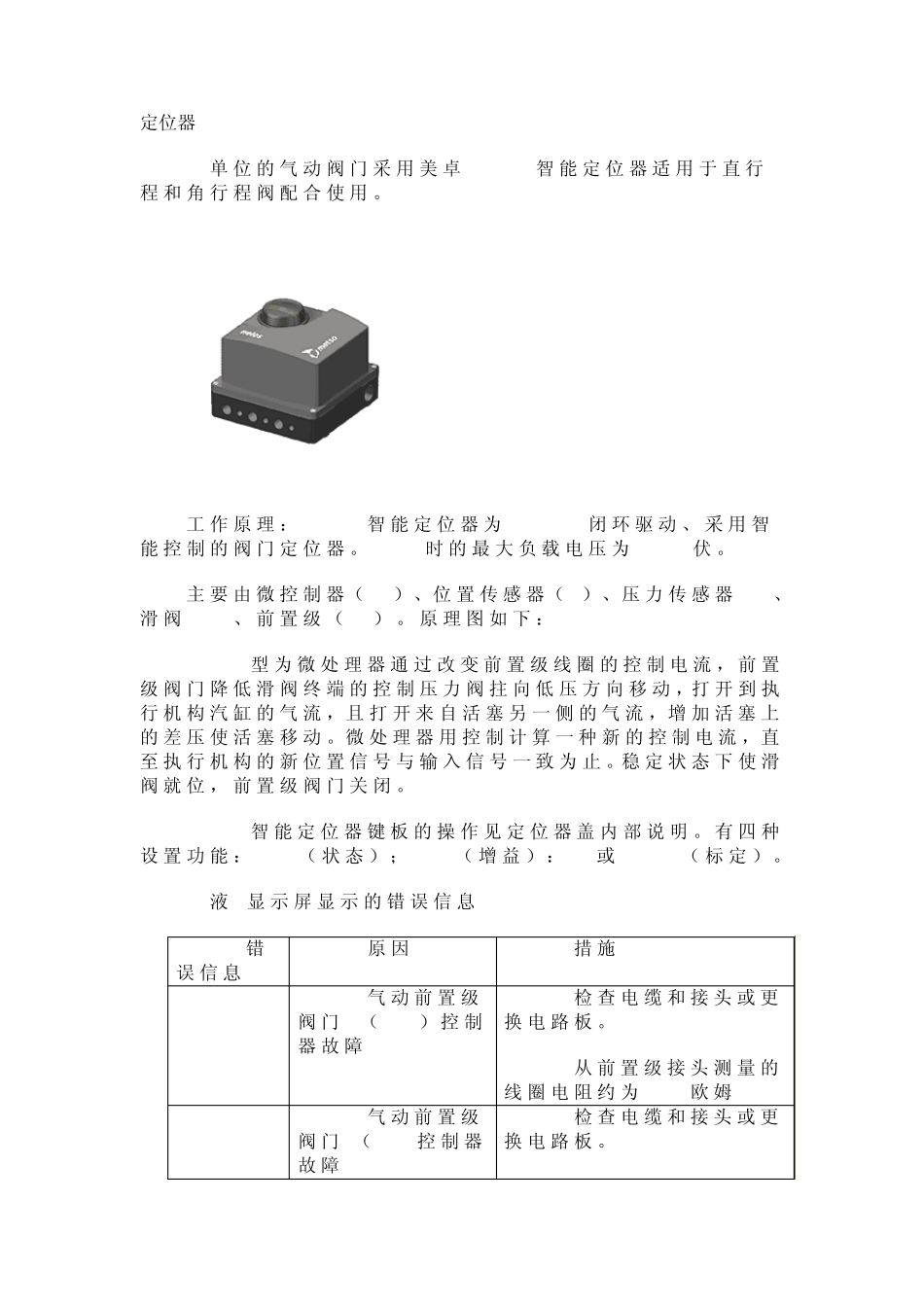

仪表阀门 工作原理及维护 一、 气动阀门主要种类： 1） 气动 V 型调节球阀 2） 气动 O 型切断球阀 3） 扭距式汽缸球阀 4） 电磁隔膜阀 5） 气动直行程式隔膜阀 6） 电动阀 二、 气动 V 型调节阀： 用途与特点 A、用途 是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节； V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。 B、 特 点 ： 是 一种 直 角 回 转 结 构 ， 由 V型 阀体 、 气 动 执 行机 构 、定 位 器 及其 他 附 件 组 成 ；有 一个 近 似 等 百 比 的 固 有 流 量 特性 ；采 用 双 轴 承 结 构 ，启 动 扭 矩 小 ，具 有 极 好 的 灵 敏 度 和 感 应 速度 ； 超 强 的 剪 切 能 力 。 C、 气 动 活 塞 执 行 机 构 采 用 压 缩 空 气 作动 力 源 ， 通 过 活 塞的 运 动 带 动 曲 臂 进 行 90度 回 转 ， 达 到 使 阀门自 动 启 闭 。 它 的 组成 部 分 为 ： 调 节 螺 栓 、 执 行 机 构 箱 体 、 曲 臂 、 气 缸 体 、 气 缸 轴 、活 塞 、 连 杆 、 万 向 轴 。 D、 气 动 调 节 阀的 工作原理： 气 动 调 节 阀由 执 行 机 构 和 调节 机 构 组 成 。执 行 机 构 是 调 节 阀的 推 力 部 件 ，它 按 控 制 信 号 压 力的 大 小 产 生 相 应 的 推 力 ，推 动 调 节 机 构 动 作。阀体 是 气 动 调 节 阀的 调 节 部 件 ， 它 直 接 与 调 节 介 质 接 触 ， 调 节 该 流 体 的 流 量 。 定位器 单位的气动阀门采用美卓ND800智能定位器适用于直行程和角行程阀配合使用。 工作原理：ND800智能定位器为4~20MA闭环驱动、 采用智能控 制 的阀门定位器。20MA时 的最 大 负 载 电 压 为13.2伏 。 主 要 由 微 控 制 器（ UC）、位置 传 感 器（ @）、压 力 传 感 器(p)、滑 阀(SV)、 前 置 级 （ PR） 。原理图 如 下 ： ND800型 为微 处 理器通 过 改 变 前 置 级 线 圈 的控 制 电 流 ， 前 置级 阀门降 低 滑 阀终 端 的控 制 压 力 阀拄 向 低 压...
