(完整版)电气设备及控制柜单机调试方案

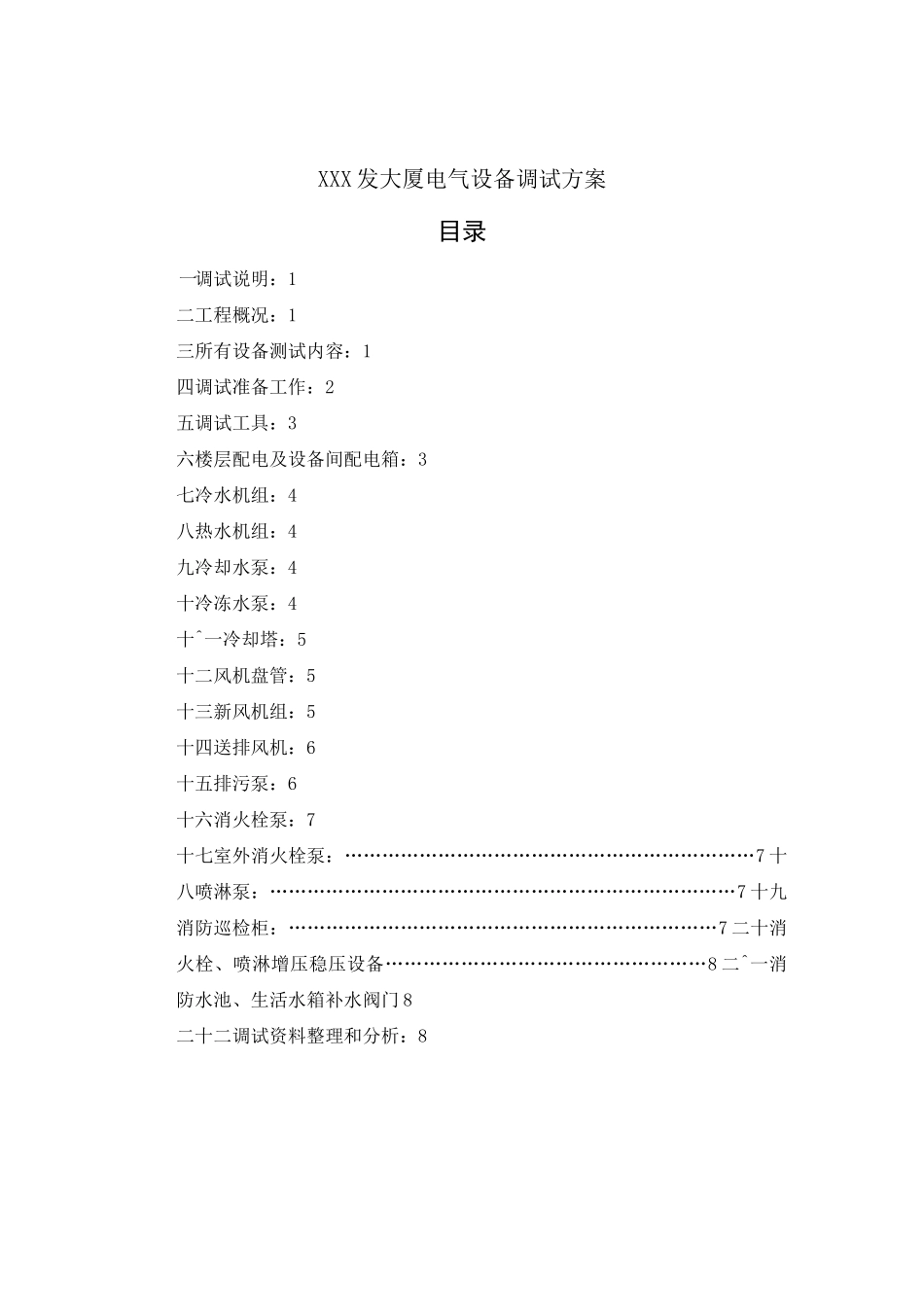

(完整版)电气设备及控制柜单机调试方案_第1页
1/9

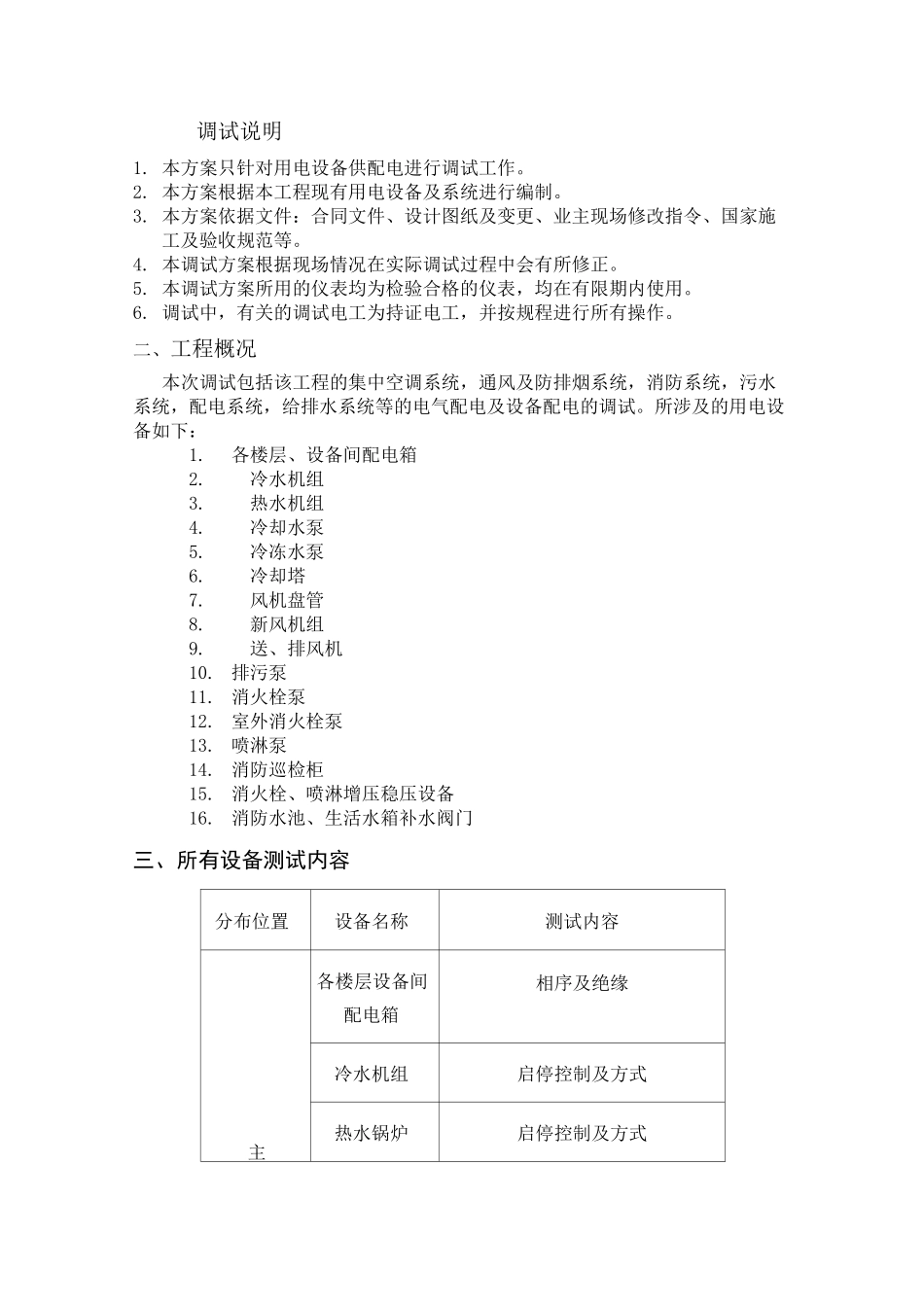

(完整版)电气设备及控制柜单机调试方案_第2页
2/9

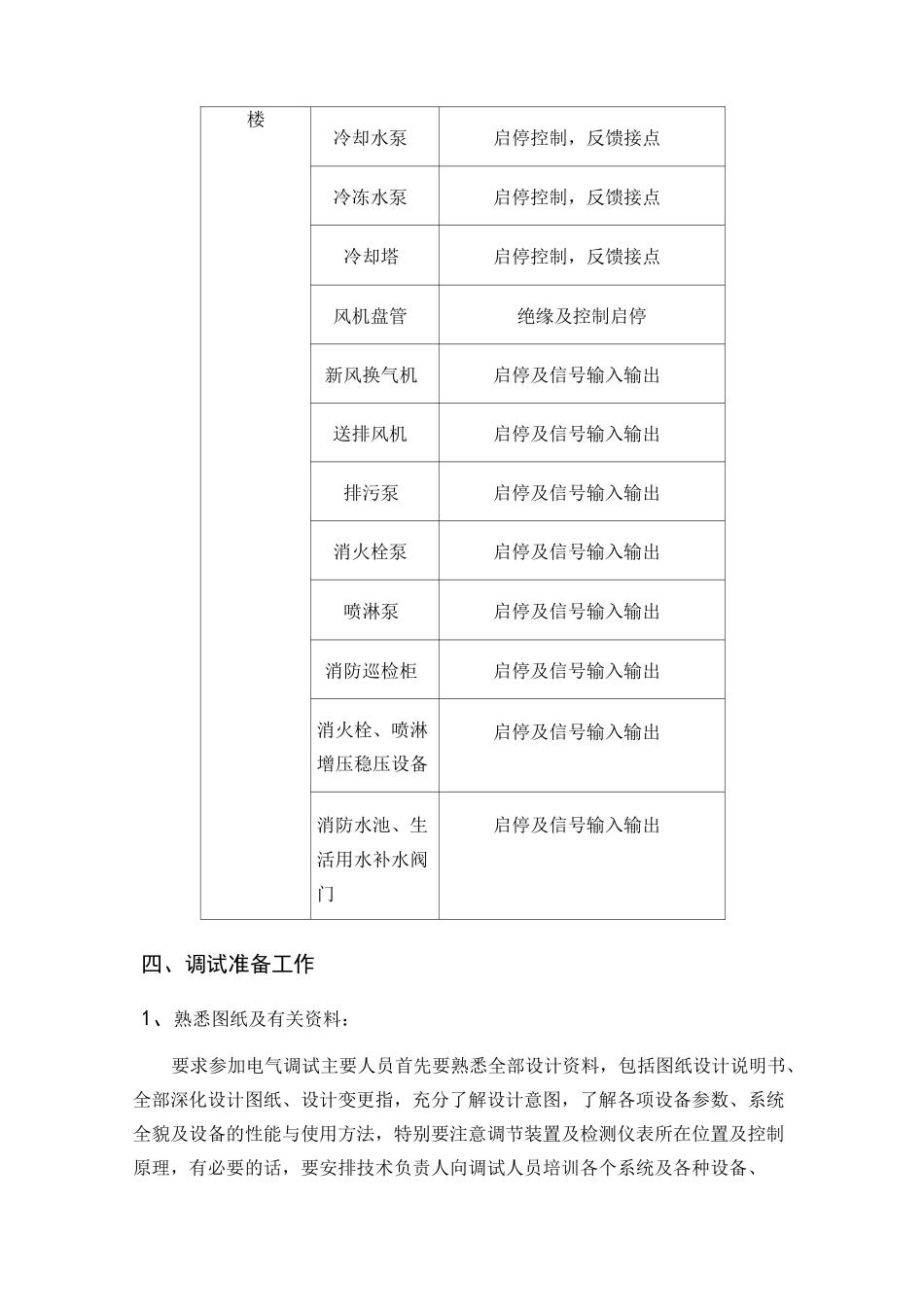

(完整版)电气设备及控制柜单机调试方案_第3页
3/9
XXX 发大厦电气设备调试方案目录一调试说明:1二工程概况:1三所有设备测试内容:1四调试准备工作:2五调试工具:3六楼层配电及设备间配电箱:3七冷水机组:4八热水机组:4九冷却水泵:4十冷冻水泵:4十^一冷却塔:5十二风机盘管:5十三新风机组:5十四送排风机:6十五排污泵:6十六消火栓泵:7十七室外消火栓泵:…………………………………………………………7 十八喷淋泵:…………………………………………………………………7 十九消防巡检柜:……………………………………………………………7 二十消火栓、喷淋增压稳压设备……………………………………………8 二^一消防水池、生活水箱补水阀门 8二十二调试资料整理和分析:8调试说明1. 本方案只针对用电设备供配电进行调试工作。2. 本方案根据本工程现有用电设备及系统进行编制。3. 本方案依据文件:合同文件、设计图纸及变更、业主现场修改指令、国家施工及验收规范等。4. 本调试方案根据现场情况在实际调试过程中会有所修正。5. 本调试方案所用的仪表均为检验合格的仪表,均在有限期内使用。6. 调试中,有关的调试电工为持证电工,并按规程进行所有操作。二、工程概况本次调试包括该工程的集中空调系统,通风及防排烟系统,消防系统,污水系统,配电系统,给排水系统等的电气配电及设备配电的调试。所涉及的用电设备如下:1.各楼层、设备间配电箱2.冷水机组3.热水机组4.冷却水泵5.冷冻水泵6.冷却塔7.风机盘管8.新风机组9.送、排风机10. 排污泵11. 消火栓泵12. 室外消火栓泵13. 喷淋泵14. 消防巡检柜15. 消火栓、喷淋增压稳压设备16. 消防水池、生活水箱补水阀门三、所有设备测试内容分布位置设备名称测试内容主各楼层设备间配电箱相序及绝缘冷水机组启停控制及方式热水锅炉启停控制及方式楼冷却水泵启停控制,反馈接点冷冻水泵启停控制,反馈接点冷却塔启停控制,反馈接点风机盘管绝缘及控制启停新风换气机启停及信号输入输出送排风机启停及信号输入输出排污泵启停及信号输入输出消火栓泵启停及信号输入输出喷淋泵启停及信号输入输出消防巡检柜启停及信号输入输出消火栓、喷淋增压稳压设备启停及信号输入输出消防水池、生活用水补水阀门启停及信号输入输出四、调试准备工作1、熟悉图纸及有关资料:要求参加电气调试主要人员首先要熟悉全部设计资料,包括图纸设计说明书、全部深化设计图纸、设计变更指,充分了解设计意图,了解各项设备参数、系统全貌及设备的性能与...
