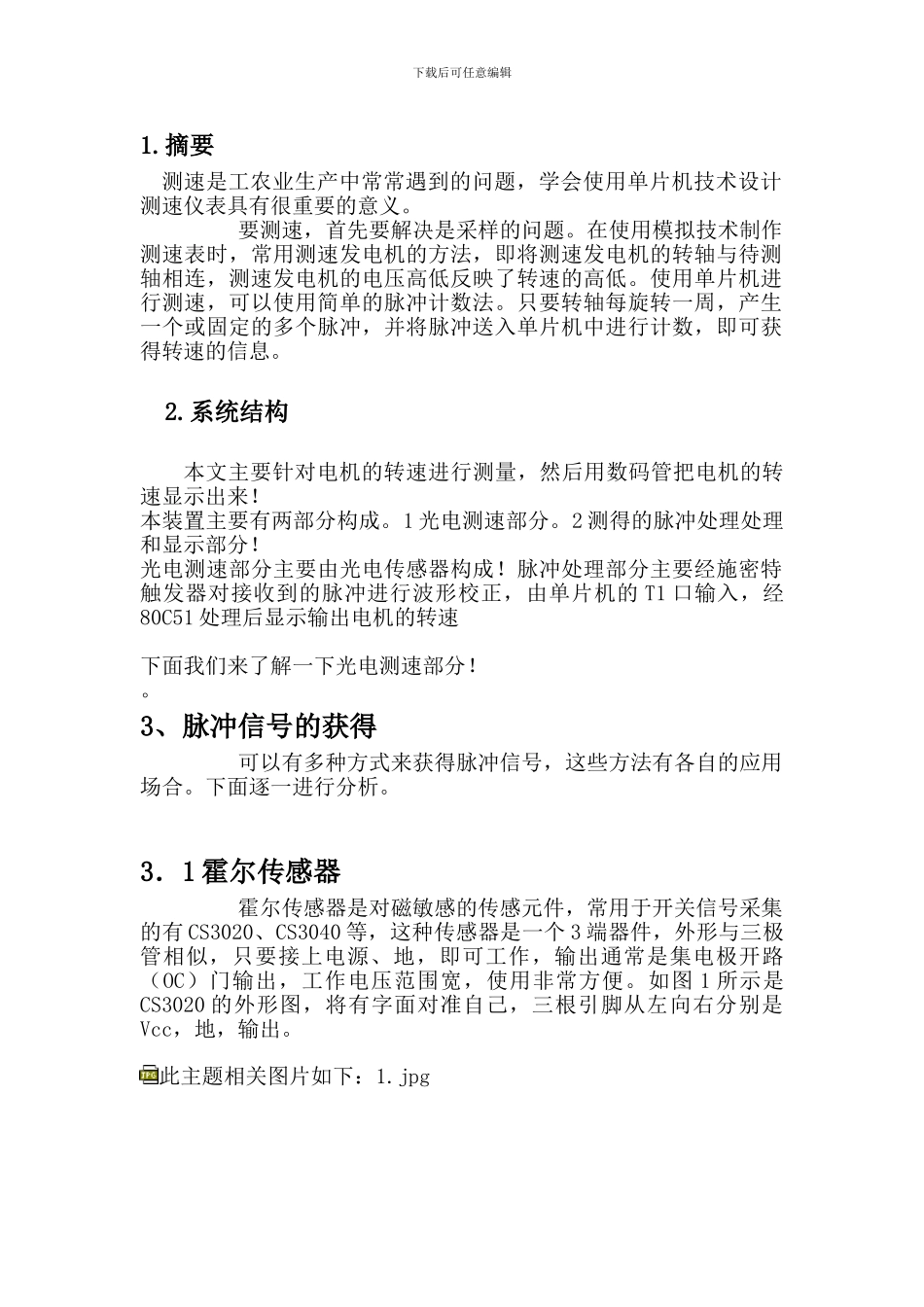

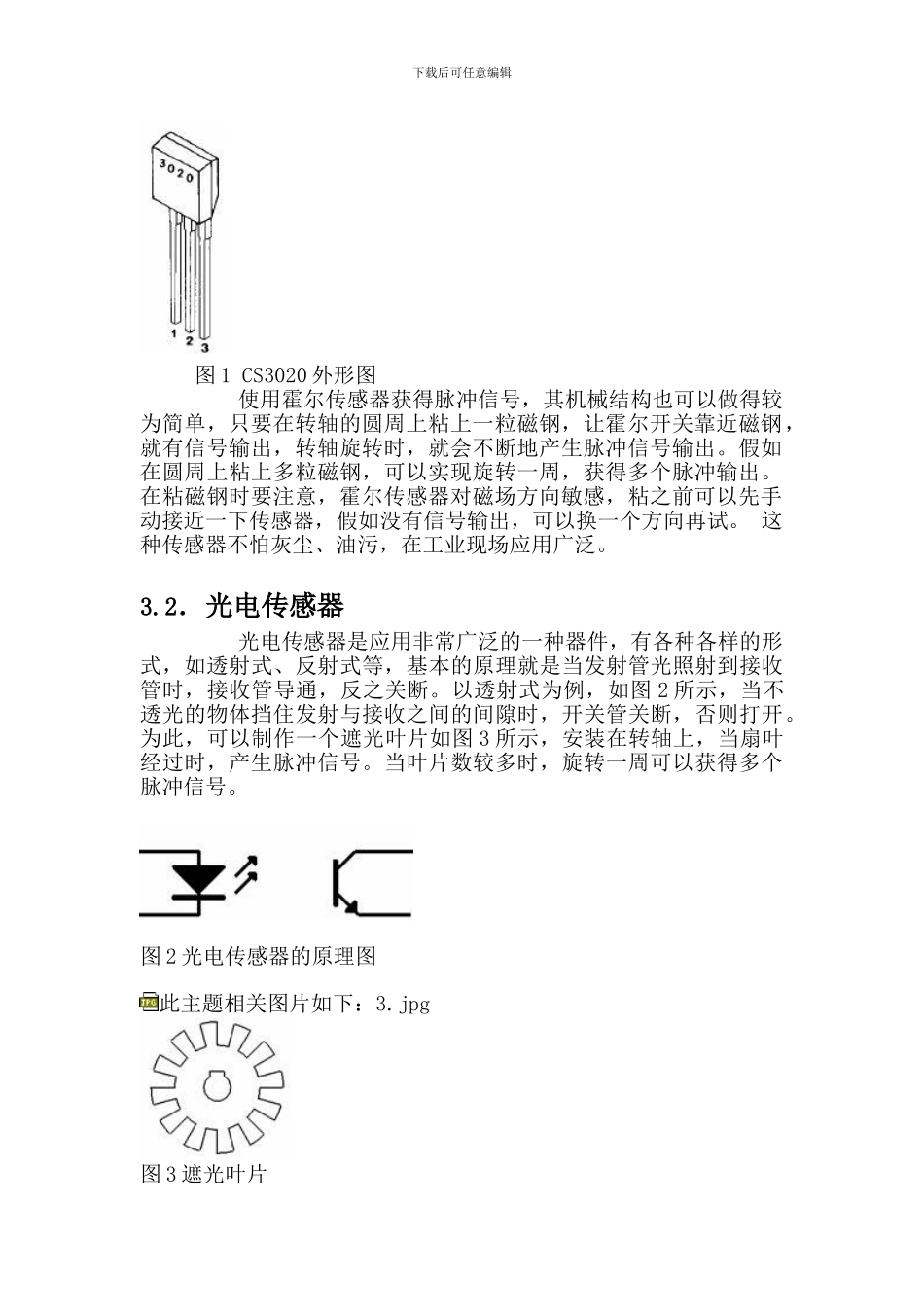

下载后可任意编辑1.摘要测速是工农业生产中常常遇到的问题，学会使用单片机技术设计测速仪表具有很重要的意义。 要测速，首先要解决是采样的问题。在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。使用单片机进行测速，可以使用简单的脉冲计数法。只要转轴每旋转一周，产生一个或固定的多个脉冲，并将脉冲送入单片机中进行计数，即可获得转速的信息。2.系统结构本文主要针对电机的转速进行测量，然后用数码管把电机的转速显示出来！本装置主要有两部分构成。1 光电测速部分。2 测得的脉冲处理处理和显示部分！光电测速部分主要由光电传感器构成！脉冲处理部分主要经施密特触发器对接收到的脉冲进行波形校正，由单片机的 T1 口输入，经80C51 处理后显示输出电机的转速下面我们来了解一下光电测速部分！。3、脉冲信号的获得 可以有多种方式来获得脉冲信号，这些方法有各自的应用场合。下面逐一进行分析。3．1 霍尔传感器 霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有 CS3020、CS3040 等，这种传感器是一个 3 端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。如图 1 所示是CS3020 的外形图，将有字面对准自己，三根引脚从左向右分别是Vcc，地，输出。此主题相关图片如下：1.jpg下载后可任意编辑 图 1 CS3020 外形图 使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的圆周上粘上一粒磁钢，让霍尔开关靠近磁钢，就有信号输出，转轴旋转时，就会不断地产生脉冲信号输出。假如在圆周上粘上多粒磁钢，可以实现旋转一周，获得多个脉冲输出。在粘磁钢时要注意，霍尔传感器对磁场方向敏感，粘之前可以先手动接近一下传感器，假如没有信号输出，可以换一个方向再试。 这种传感器不怕灰尘、油污，在工业现场应用广泛。3.2．光电传感器 光电传感器是应用非常广泛的一种器件，有各种各样的形式，如透射式、反射式等，基本的原理就是当发射管光照射到接收管时，接收管导通，反之关断。以透射式为例，如图 2 所示，当不透光的物体挡住发射与接收之间的间隙时，开关管关断，否则打开。为此，可以制作一个遮光叶片如图 3 所示，安装在转轴上，当扇叶经过时，产生脉冲信号。当叶片数较多时，旋转一周可以获得多个脉冲信号。图 2 光电传感器的...
