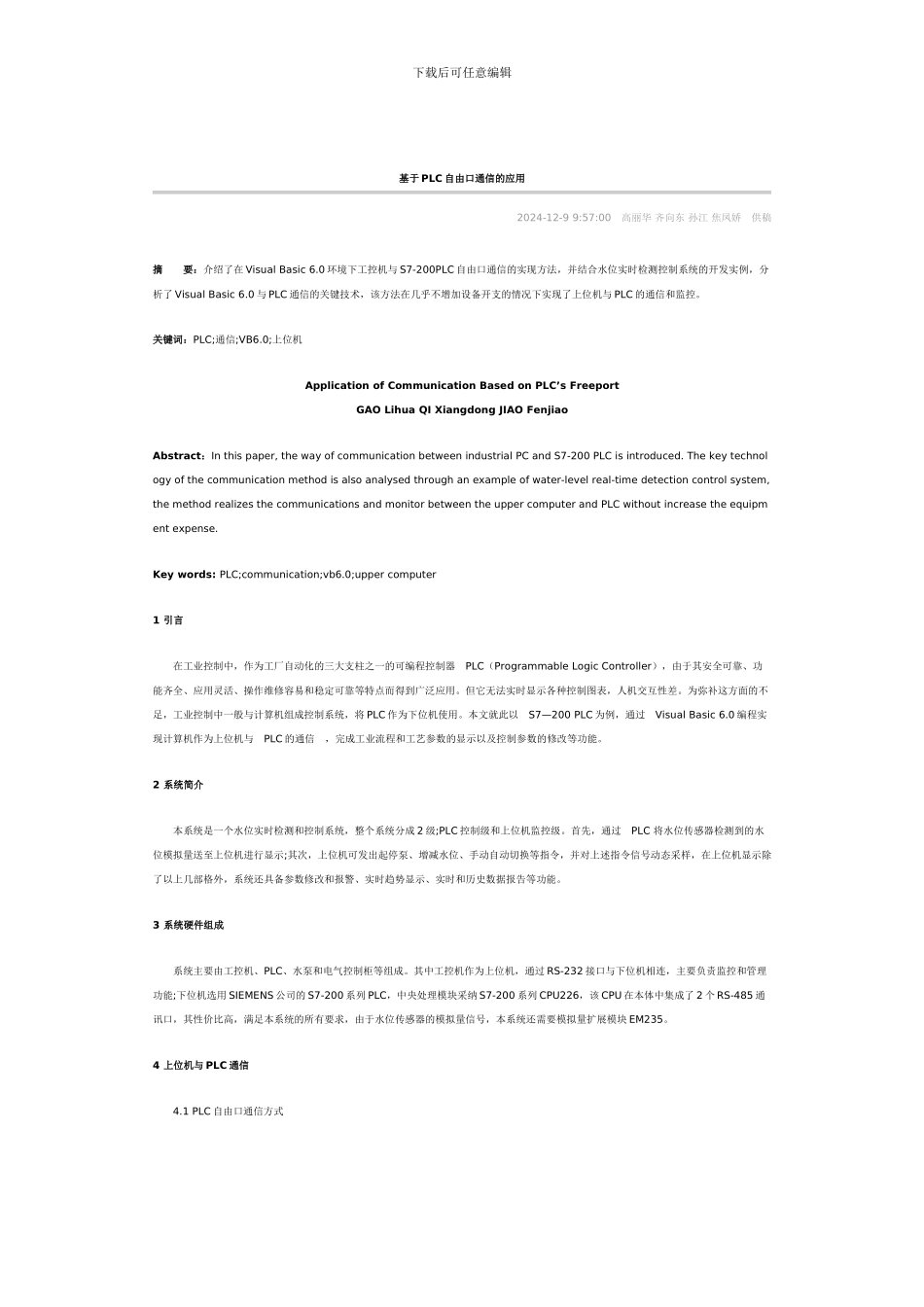

基于PLC自由口通信的应用

下载后可任意编辑基于 PLC 自由口通信的应用2024-12-9 9:57:00 高丽华 齐向东 孙江 焦凤娇 供稿摘 要：介绍了在 Visual Basic 6.0 环境下工控机与 S7-200PLC 自由口通信的实现方法，并结合水位实时检测控制系统的开发实例，分析了 Visual Basic 6.0 与 PLC 通信的关键技术，该方法在几乎不增加设备开支的情况下实现了上位机与 PLC 的通信和监控。 关键词：PLC;通信;VB6.0;上位机Application of Communication Based on PLC’s FreeportGAO Lihua QI Xiangdong JIAO FenjiaoAbstract：In this paper, the way of communication between industrial PC and S7-200 PLC is introduced. The key technology of the communication method is also analysed through an example of water-level real-time detection control system, the method realizes the communications and monitor between the upper computer and PLC without increase the equipment expense.Key words: PLC;communication;vb6.0;upper computer1 引言 在工业控制中，作为工厂自动化的三大支柱之一的可编程控制器 PLC（Programmable Logic Controller），由于其安全可靠、功能齐全、应用灵活、操作维修容易和稳定可靠等特点而得到广泛应用。但它无法实时显示各种控制图表，人机交互性差。为弥补这方面的不足，工业控制中一般与计算机组成控制系统，将 PLC 作为下位机使用。本文就此以 S7—200 PLC 为例，通过 Visual Basic 6.0 编程实现计算机作为上位机与 PLC 的通信 ，完成工业流程和工艺参数的显示以及控制参数的修改等功能。2 系统简介 本系统是一个水位实时检测和控制系统，整个系统分成 2 级;PLC 控制级和上位机监控级。首先，通过 PLC 将水位传感器检测到的水位模拟量送至上位机进行显示;其次，上位机可发出起停泵、增减水位、手动自动切换等指令，并对上述指令信号动态采样，在上位机显示除了以上几部格外，系统还具备参数修改和报警、实时趋势显示、实时和历史数据报告等功能。3 系统硬件组成 系统主要由工控机、PLC、水泵和电气控制柜等组成。其中工控机作为上位机，通过 RS-232 接口与下位机相连，主要负责监控和管理功能;下位机选用 SIEMENS 公司的 S7-200 系列 PLC，中央处理模块采纳 S7-200 系列 CPU226，该 CPU 在本体中集成了...
