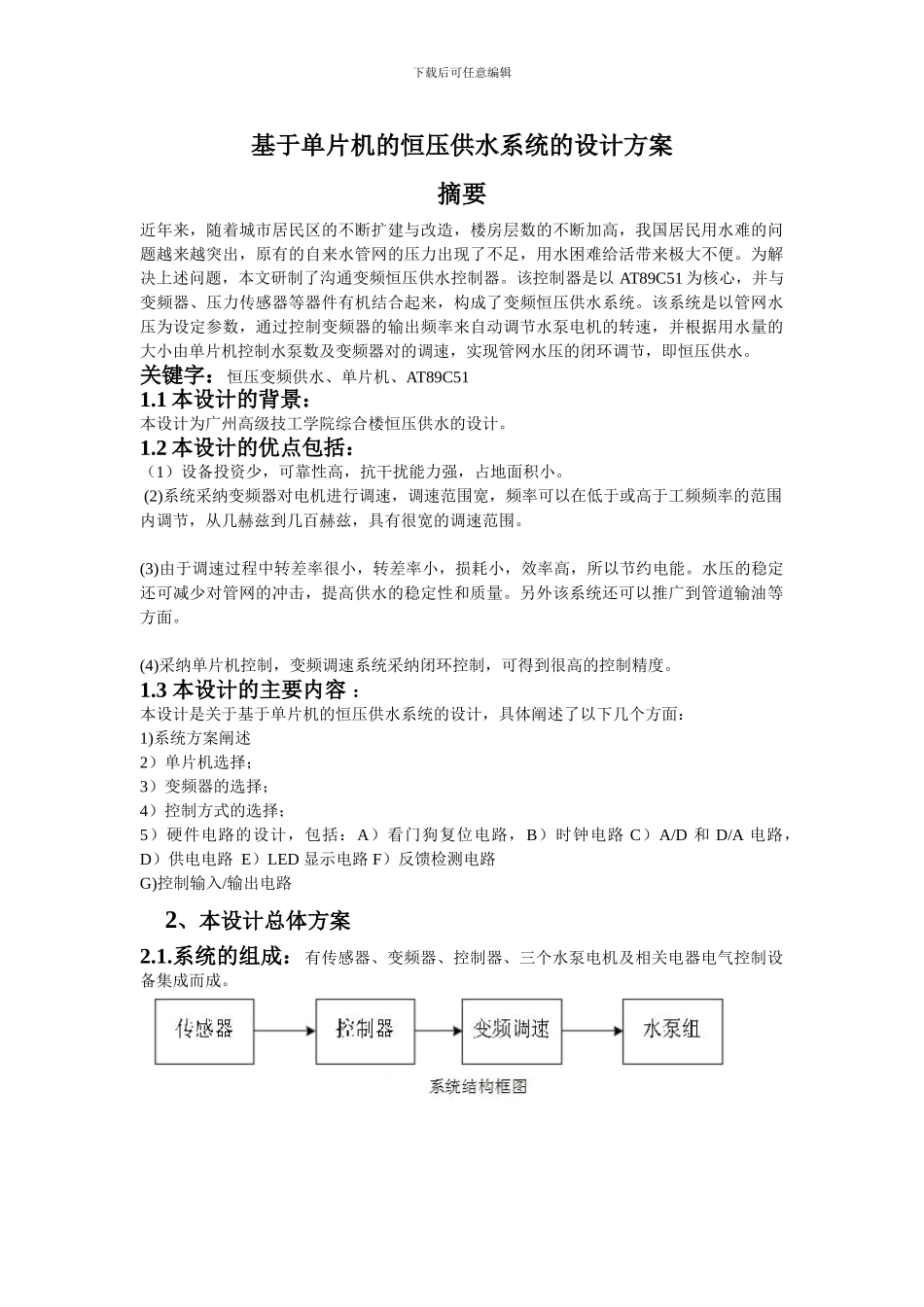

基于单片机的恒压供水系统的设计方案

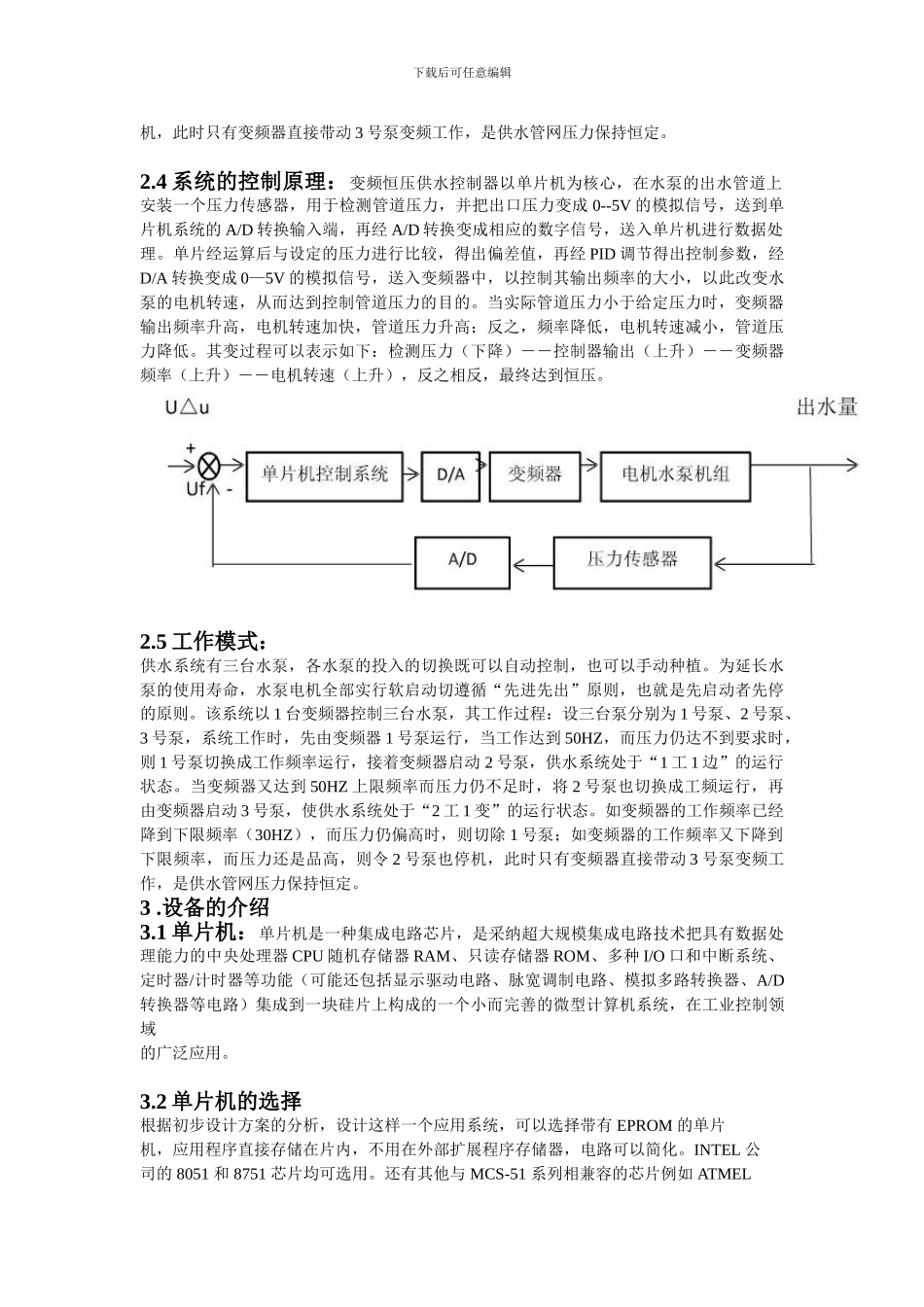

下载后可任意编辑基于单片机的恒压供水系统的设计方案摘要近年来，随着城市居民区的不断扩建与改造，楼房层数的不断加高，我国居民用水难的问题越来越突出，原有的自来水管网的压力出现了不足，用水困难给活带来极大不便。为解决上述问题，本文研制了沟通变频恒压供水控制器。该控制器是以 AT89C51 为核心，并与变频器、压力传感器等器件有机结合起来，构成了变频恒压供水系统。该系统是以管网水压为设定参数，通过控制变频器的输出频率来自动调节水泵电机的转速，并根据用水量的大小由单片机控制水泵数及变频器对的调速，实现管网水压的闭环调节，即恒压供水。关键字：恒压变频供水、单片机、AT89C511.1 本设计的背景：本设计为广州高级技工学院综合楼恒压供水的设计。1.2 本设计的优点包括：（1）设备投资少，可靠性高，抗干扰能力强，占地面积小。 (2)系统采纳变频器对电机进行调速，调速范围宽，频率可以在低于或高于工频频率的范围内调节，从几赫兹到几百赫兹，具有很宽的调速范围。 (3)由于调速过程中转差率很小，转差率小，损耗小，效率高，所以节约电能。水压的稳定还可减少对管网的冲击，提高供水的稳定性和质量。另外该系统还可以推广到管道输油等方面。 (4)采纳单片机控制，变频调速系统采纳闭环控制，可得到很高的控制精度。1.3 本设计的主要内容 ：本设计是关于基于单片机的恒压供水系统的设计，具体阐述了以下几个方面：1)系统方案阐述2）单片机选择； 3）变频器的选择；4）控制方式的选择； 5）硬件电路的设计，包括：A）看门狗复位电路，B）时钟电路 C）A/D 和 D/A 电路，D）供电电路 E）LED 显示电路 F）反馈检测电路G)控制输入/输出电路2、本设计总体方案2.1.系统的组成：有传感器、变频器、控制器、三个水泵电机及相关电器电气控制设备集成而成。下载后可任意编辑2.2 系统的工作原理为保证充足的水量供应，本系统采纳三台水泵构成的供水控制系统，具备同时控制三台水泵的功能，根据不同场合、不同需要可以实行三台水泵同时运行、二台水泵同时运行、一台运行一台备用、一台运行二台备用、定时换泵等多种工作方式。水泵电机全部软起动，以先起先停为原则；具有变频器频率显示和实时压力显示；变频器故障、远传表故障或欠压超时和水位报警指示：可设定上限保护压力；可设定 PID 上升和下降周期及跟踪周期；可设定泵的上电工作顺序。 2.3 控制方案本设计通过传感器检测水压信号，经 A/D 转换成数字量，输...
