基于单片机的红外遥控控制系统

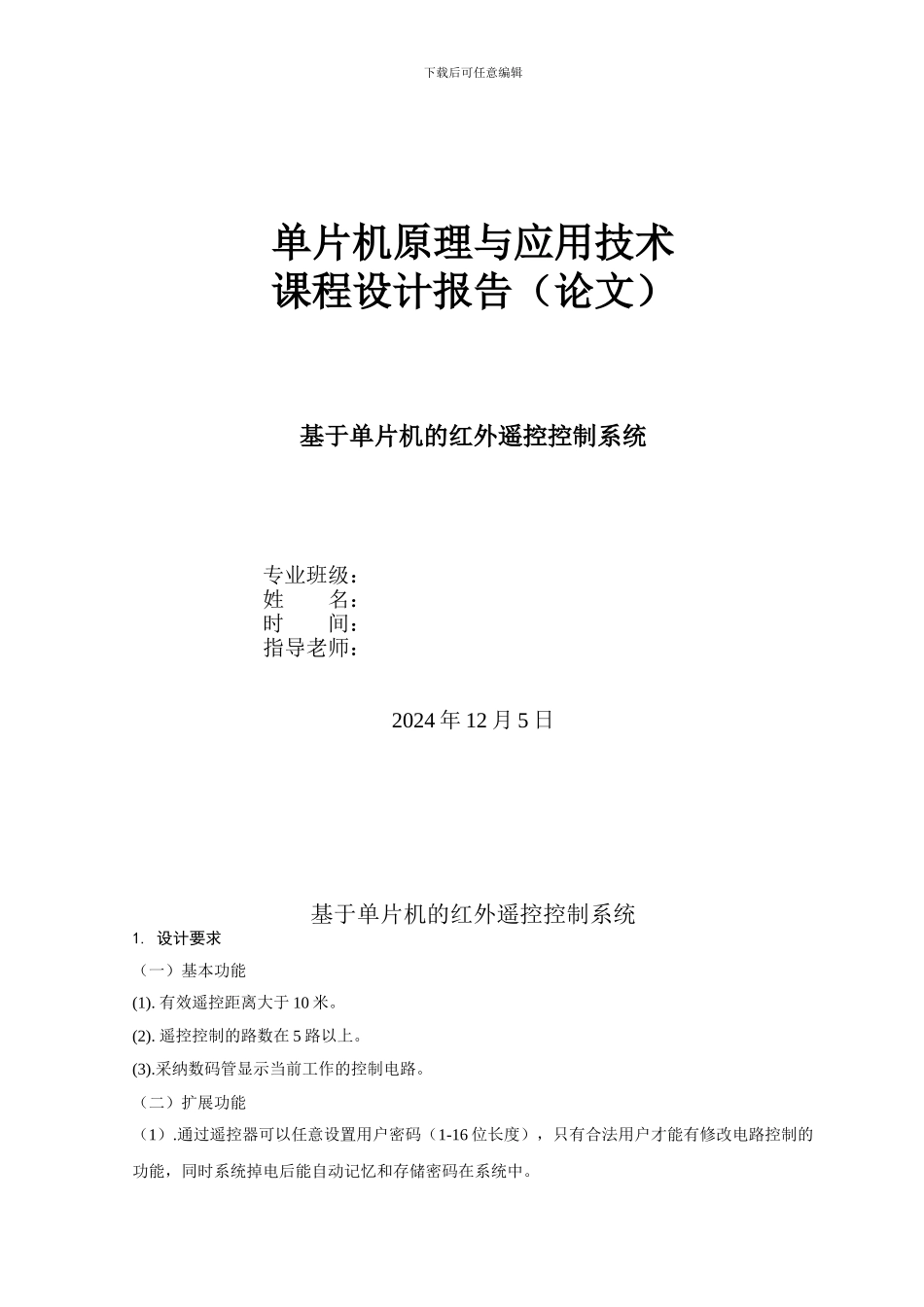

基于单片机的红外遥控控制系统_第1页
1/16

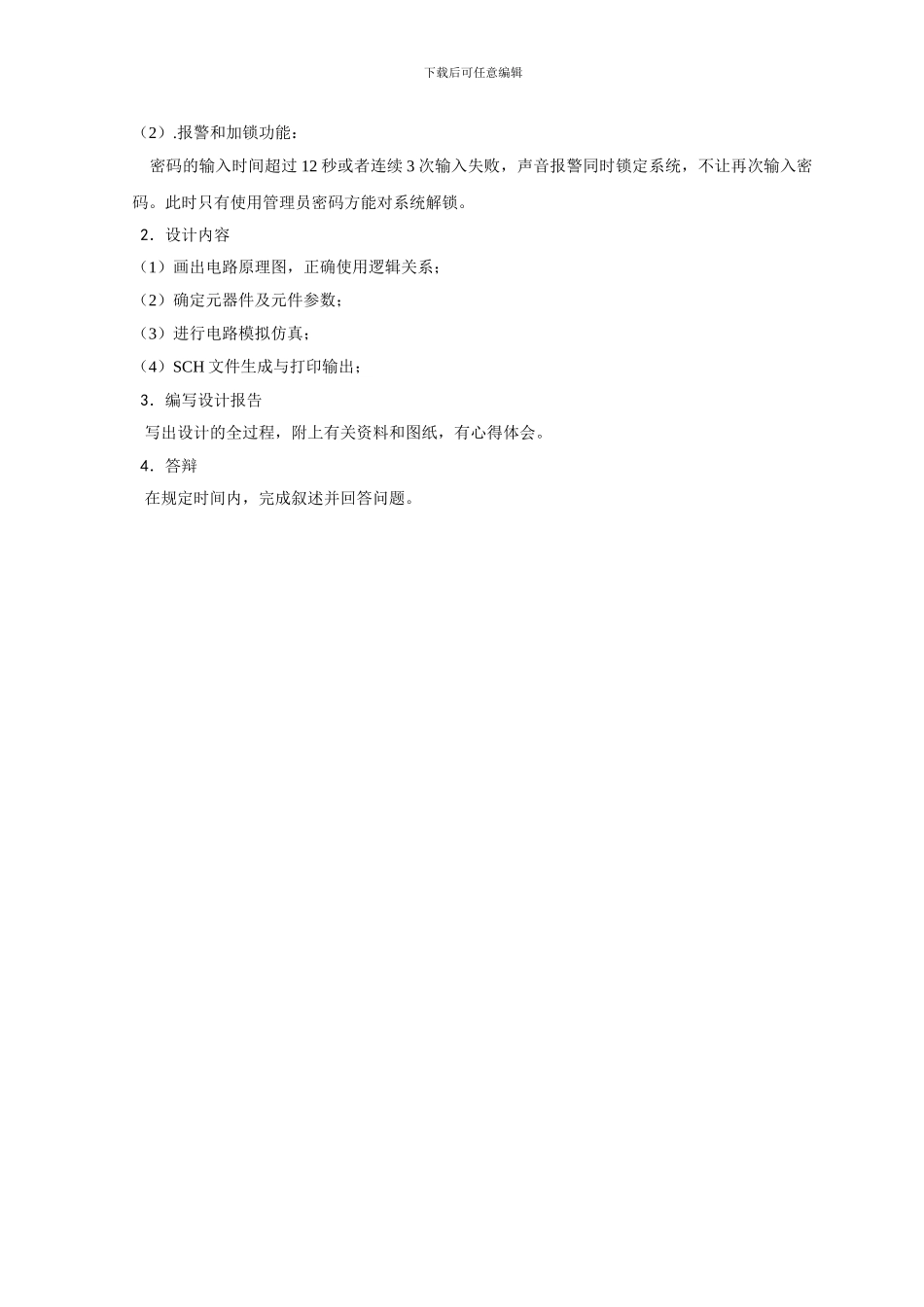

基于单片机的红外遥控控制系统_第2页
2/16

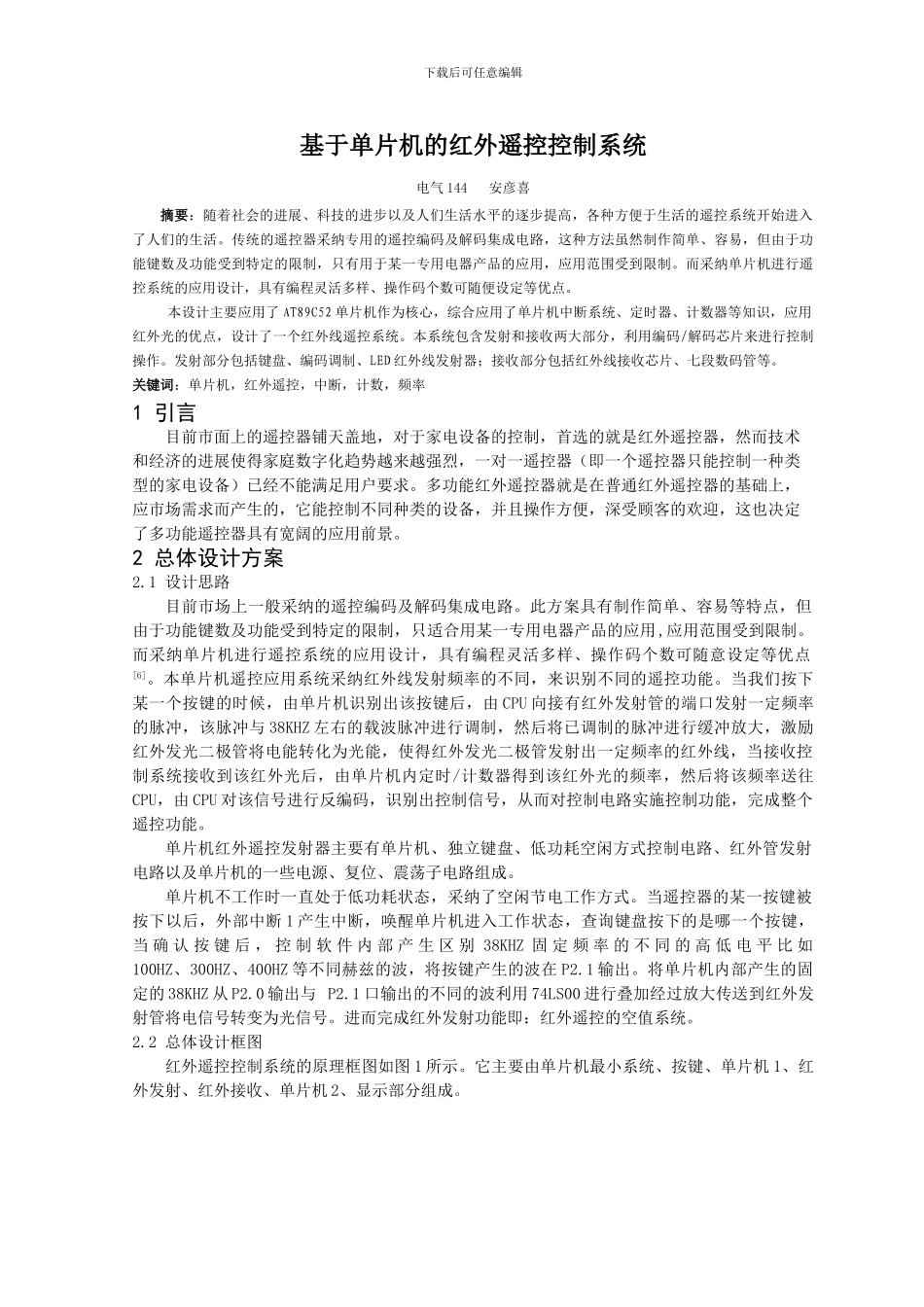

基于单片机的红外遥控控制系统_第3页
3/16
下载后可任意编辑单片机原理与应用技术课程设计报告(论文)基于单片机的红外遥控控制系统专业班级:姓 名:时 间:指导老师: 2024 年 12 月 5 日 基于单片机的红外遥控控制系统1. 设计要求(一)基本功能(1). 有效遥控距离大于 10 米。(2). 遥控控制的路数在 5 路以上。(3).采纳数码管显示当前工作的控制电路。(二)扩展功能(1).通过遥控器可以任意设置用户密码(1-16 位长度),只有合法用户才能有修改电路控制的功能,同时系统掉电后能自动记忆和存储密码在系统中。下载后可任意编辑(2).报警和加锁功能: 密码的输入时间超过 12 秒或者连续 3 次输入失败,声音报警同时锁定系统,不让再次输入密码。此时只有使用管理员密码方能对系统解锁。 2.设计内容 (1)画出电路原理图,正确使用逻辑关系;(2)确定元器件及元件参数;(3)进行电路模拟仿真;(4)SCH 文件生成与打印输出; 3.编写设计报告 写出设计的全过程,附上有关资料和图纸,有心得体会。 4.答辩 在规定时间内,完成叙述并回答问题。下载后可任意编辑基于单片机的红外遥控控制系统电气 144 安彦喜摘要:随着社会的进展、科技的进步以及人们生活水平的逐步提高,各种方便于生活的遥控系统开始进入了人们的生活。传统的遥控器采纳专用的遥控编码及解码集成电路,这种方法虽然制作简单、容易,但由于功能键数及功能受到特定的限制,只有用于某一专用电器产品的应用,应用范围受到限制。而采纳单片机进行遥控系统的应用设计,具有编程灵活多样、操作码个数可随便设定等优点。 本设计主要应用了 AT89C52 单片机作为核心,综合应用了单片机中断系统、定时器、计数器等知识,应用红外光的优点,设计了一个红外线遥控系统。本系统包含发射和接收两大部分,利用编码/解码芯片来进行控制操作。发射部分包括键盘、编码调制、LED 红外线发射器;接收部分包括红外线接收芯片、七段数码管等。关键词:单片机,红外遥控,中断,计数,频率1 引言目前市面上的遥控器铺天盖地,对于家电设备的控制,首选的就是红外遥控器,然而技术和经济的进展使得家庭数字化趋势越来越强烈,一对一遥控器(即一个遥控器只能控制一种类型的家电设备)已经不能满足用户要求。多功能红外遥控器就是在普通红外遥控器的基础上,应市场需求而产生的,它能控制不同种类的设备,并且操作方便,深受顾客的欢迎,这也决定了多功能遥控器具有宽阔的应用前景。2 总体设计方案2.1...
