伸缩缝施工技术总结

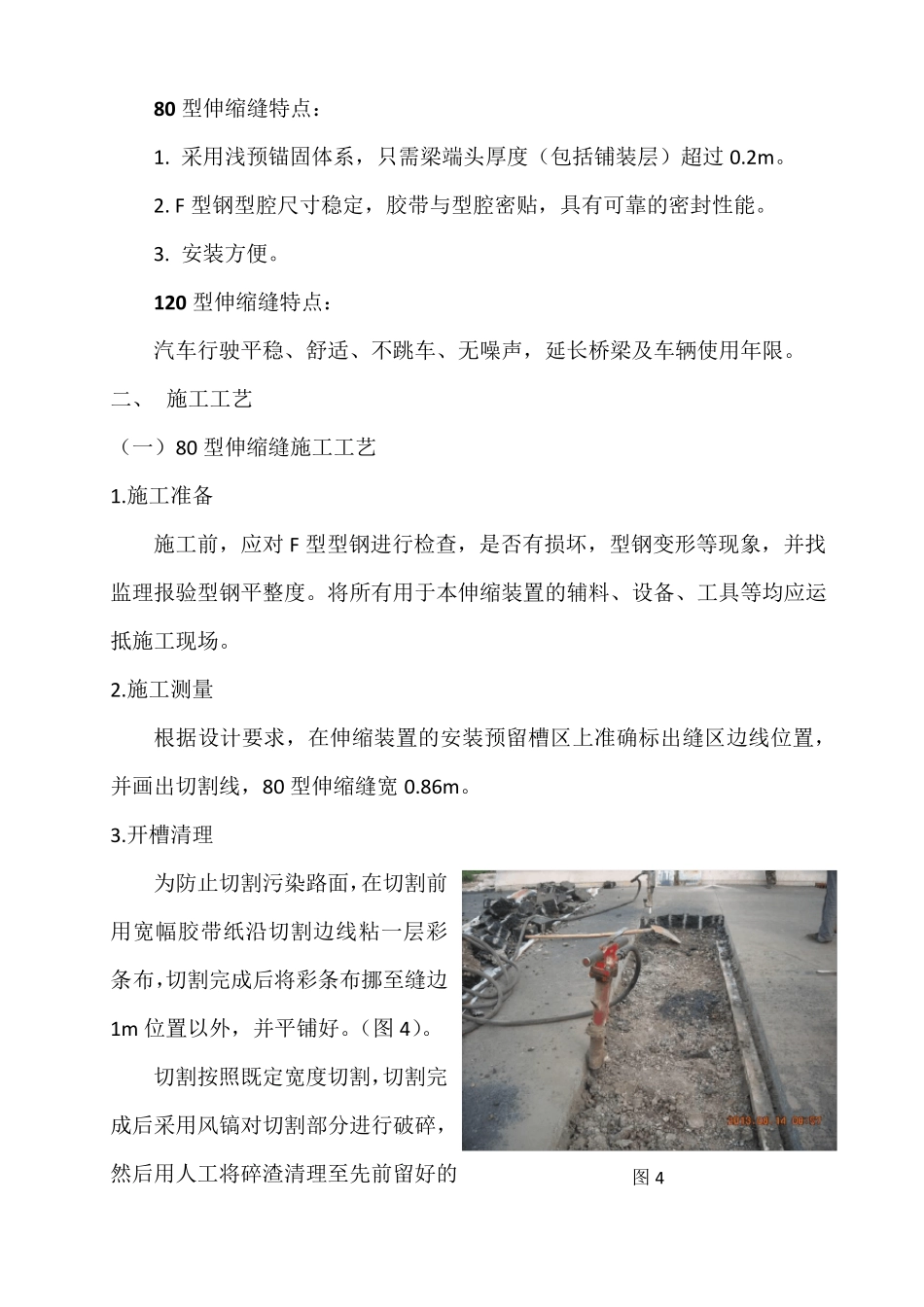

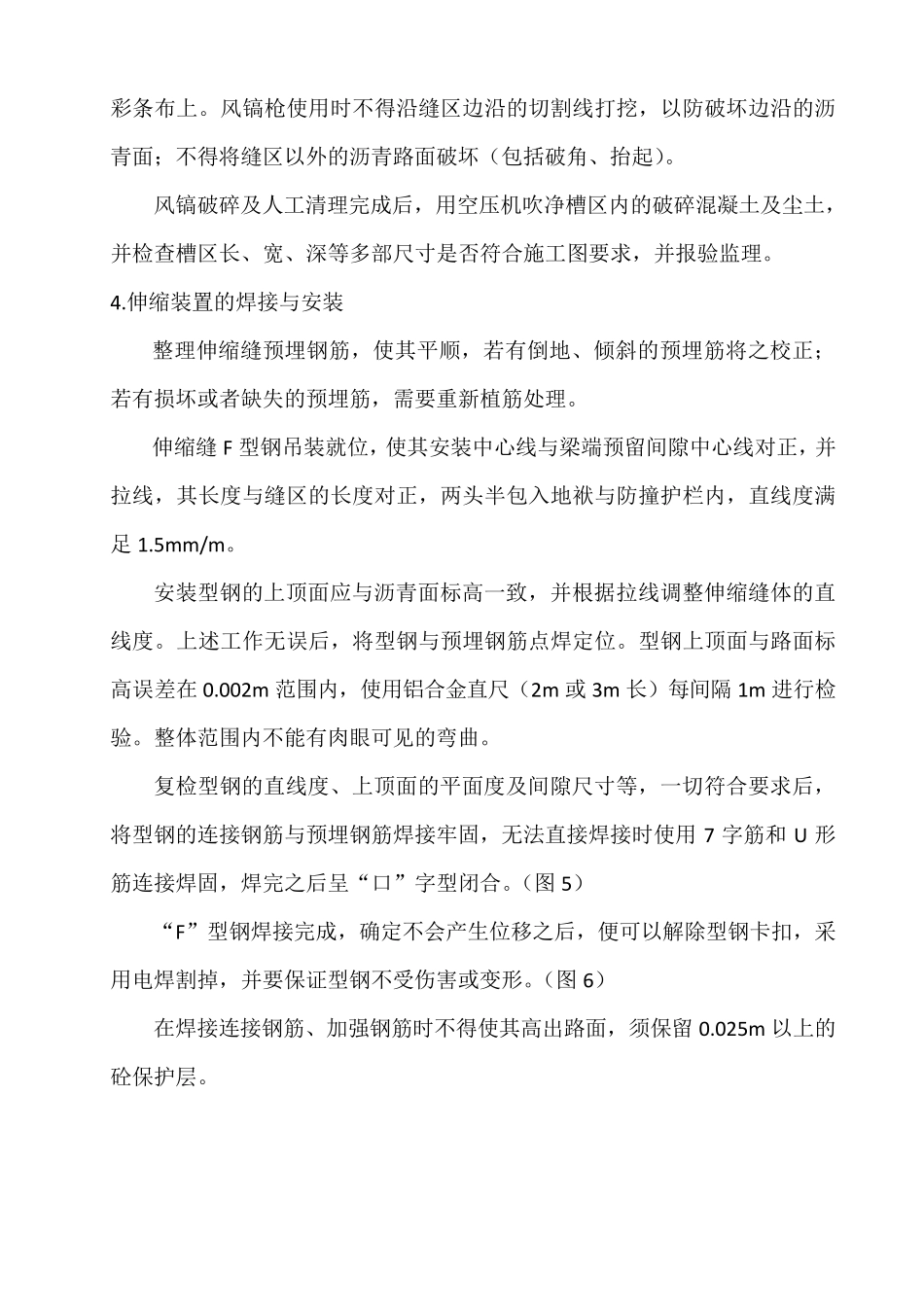

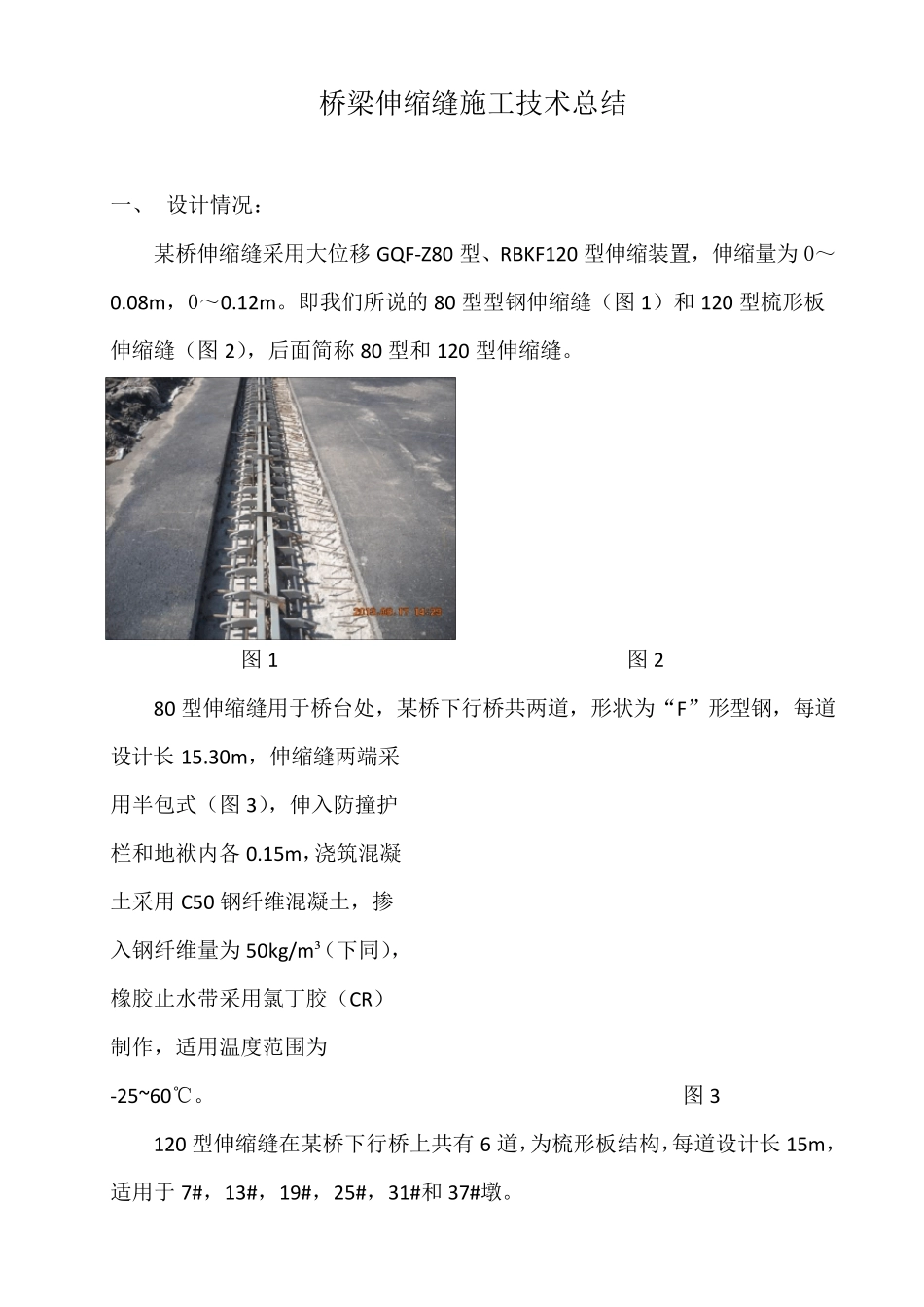

桥梁伸缩缝施工技术总结 一、 设计情况： 某桥伸缩缝采用大位移GQF-Z80 型、RBKF120 型伸缩装置，伸缩量为0～0.08m，0～0.12m。即我们所说的80 型型钢伸缩缝（图1）和120 型梳形板伸缩缝（图2），后面简称80 型和120 型伸缩缝。 图1 图2 80 型伸缩缝用于桥台处，某桥下行桥共两道，形状为“F”形型钢，每道设计长15.30m，伸缩缝两端采用半包式（图3），伸入防撞护栏和地袱内各0.15m，浇筑混凝土采用C50 钢纤维混凝土，掺入钢纤维量为50kg/m³（下同 ），橡 胶 止 水 带 采用氯 丁 胶 （CR）制 作 ，适 用温 度 范 围 为-25~60℃ 。 图3 120 型伸缩缝在 某桥下行桥上 共有 6 道，为梳形板结构 ，每道设计长15m，适 用于7#，13#，19#，25#，31#和37#墩 。 80 型伸缩缝特点： 1. 采用浅预锚固体系，只需梁端头厚度（包括铺装层）超过0.2m 。 2. F 型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。 3. 安装方便。 120 型伸缩缝特点： 汽车行驶平稳、舒适、不跳车、无噪声，延长桥梁及车辆使用年限。 二、 施工工艺 （一）80 型伸缩缝施工工艺 1.施工准备 施工前，应对 F 型型钢进行检查，是否有损坏，型钢变形等现象，并找监理报验型钢平整度。将所有用于本伸缩装置的辅料、设备、工具等均应运抵施工现场。 2.施工测量 根据设计要求，在伸缩装置的安装预留槽区上准确标出缝区边线位置，并画出切割线，80 型伸缩缝宽0.86m 。 3.开槽清理 为防止切割污染路面，在切割前用宽幅胶带纸沿切割边线粘一层彩条布，切割完成后将彩条布挪至缝边1m 位置以 外 ，并平铺好 。（图 4）。 切割按 照 既 定宽度切割，切割完成后采用风 镐 对切割部 分 进行破 碎 ，然 后用人 工将碎 渣 清理至先 前留好 的 图 4 彩条布上。风镐枪使用时不得沿缝区边沿的切割线打挖，以防破坏边沿的沥青面；不得将缝区以外的沥青路面破坏（包括破角、抬起）。 风镐破碎及人工清理完成后，用空压机吹净槽区内的破碎混凝土及尘土，并检查槽区长、宽、深等多部尺寸是否符合施工图要求，并报验监理。 4.伸缩装置的焊接与安装 整理伸缩缝预埋钢筋，使其平顺，若有倒地、倾斜的预埋筋将之校正；若有损坏或者缺失的预埋筋，需要重新植筋处理。 伸缩缝 F 型钢吊装就位，使其安装中心线与梁端预留间隙中心线对正，并拉线，其长度与缝区的长度对正，两头半包入地袱与防撞护栏内，直线...
