低压开关柜操作规程和注意事项(通用)VIP专享

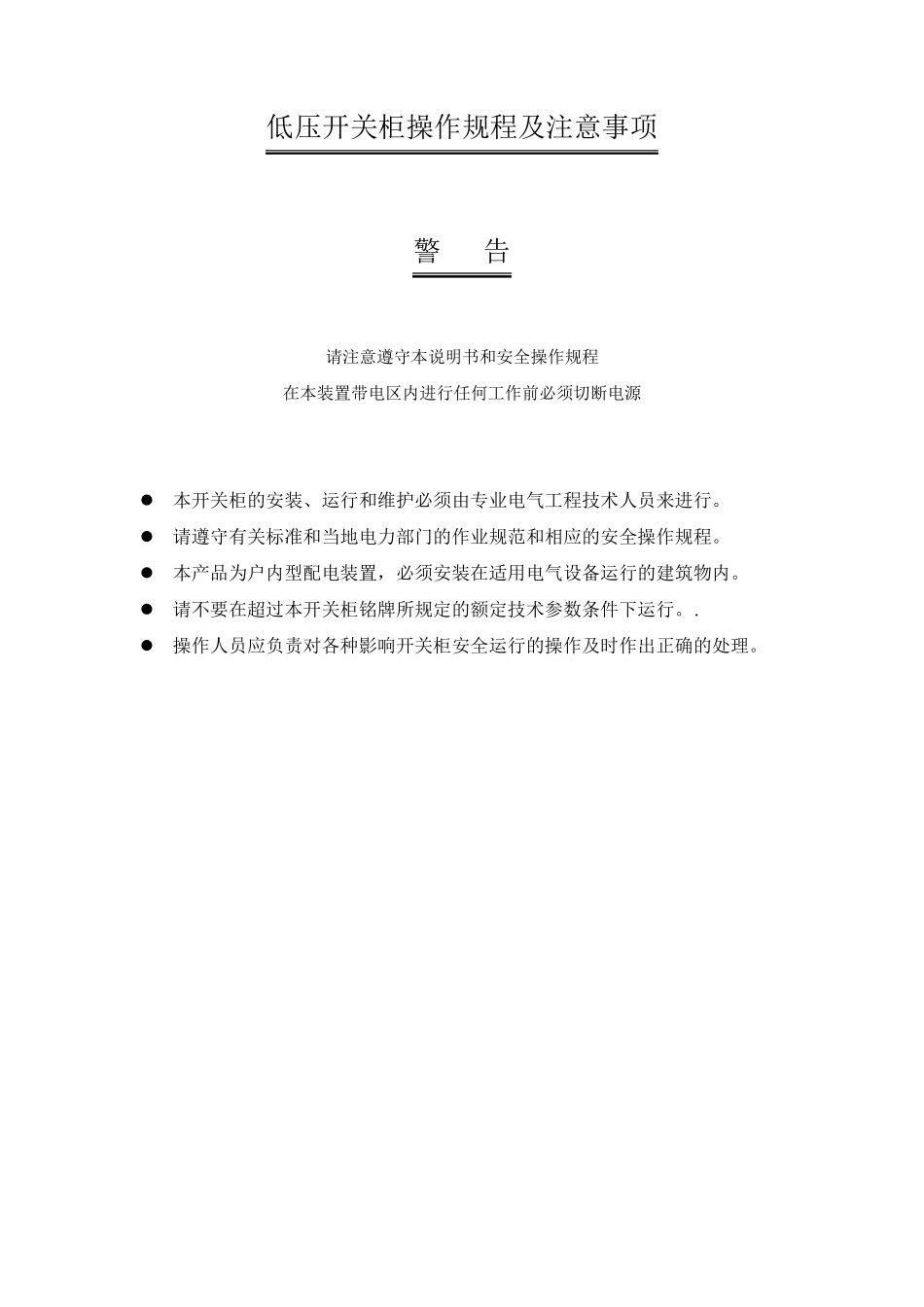

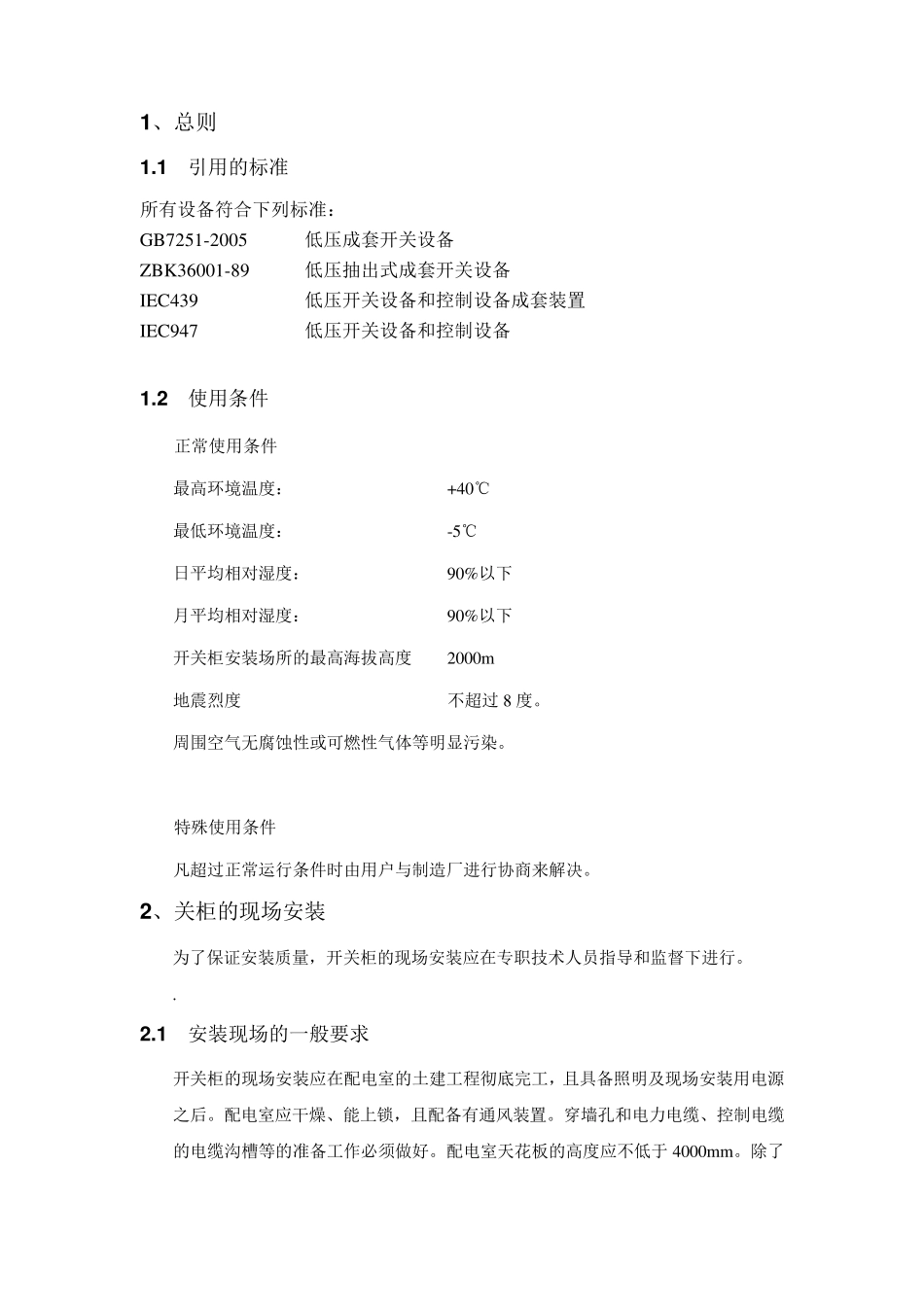

低压开关柜操作规程及注意事项 警 告 请注意遵守本说明书和安全操作规程 在本装置带电区内进行任何工作前必须切断电源  本开关柜的安装、运行和维护必须由专业电气工程技术人员来进行。  请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。  本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。  请不要在超过本开关柜铭牌所规定的额定技术参数条件下运行。.  操作人员应负责对各种影响开关柜安全运行的操作及时作出正确的处理。 1 、总则 1 .1 引用的标准 所有设备符合下列标准： GB7251-2005 低压成套开关设备 ZBK36001-89 低压抽出式成套开关设备 IEC439 低压开关设备和控制设备成套装置 IEC947 低压开关设备和控制设备 1 .2 使用条件 正常使用条件 最高环境温度： +40℃ 最低环境温度： -5℃ 日平均相对湿度： 90%以下 月平均相对湿度： 90%以下 开关柜安装场所的最高海拔高度 2000m 地震烈度 不超过 8 度。 周围空气无腐蚀性或可燃性气体等明显污染。 特殊使用条件 凡超过正常运行条件时由用户与制造厂进行协商来解决。 2 、关柜的现场安装 为了保证安装质量，开关柜的现场安装应在专职技术人员指导和监督下进行。 . 2 .1 安装现场的一般要求 开关柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。配电室应干燥、能上锁，且配备有通风装置。穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。配电室天花板的高度应不低于 4000m m 。除了 具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。 2 .2 基础框架 开关柜必须安装在预埋于配电室地板的基础框架之上。 为了使安装工作完美，敷设基础时，应遵守有关土建规定，尤其是本说明书中对基础直线和平面度的要求。 基础框架根据开关柜数量的多少确定所需个数。基础框架通常由现场土建人员埋设。 基础框架的安装：  为了达到基础框架表面水平度，基础框架焊接部件，应按规定程序在预定连接点焊接。  根据配电室的安装布置图，将基础框架准确地放置在混凝土地坪的规定位置上。  使用水平仪仔细调整整个基础框架的表面水平度，并保证其正确的高度。基础框架的上表面应高于完工后的配电室地坪 2mm，以便开关柜安装和调整。在配电室地坪表面要覆以补充层时，补充层的厚度必须单独考虑。 平面度允...
