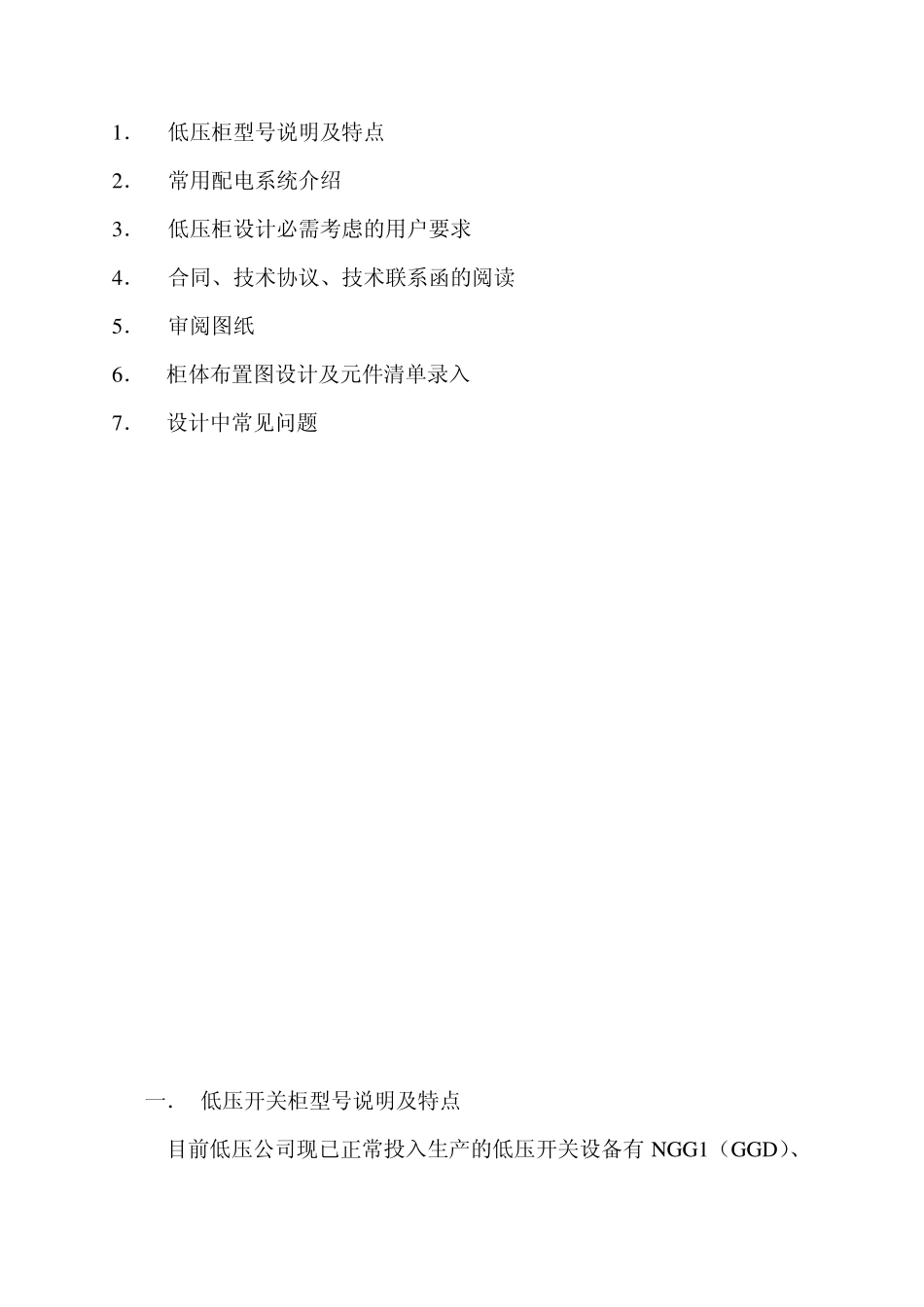

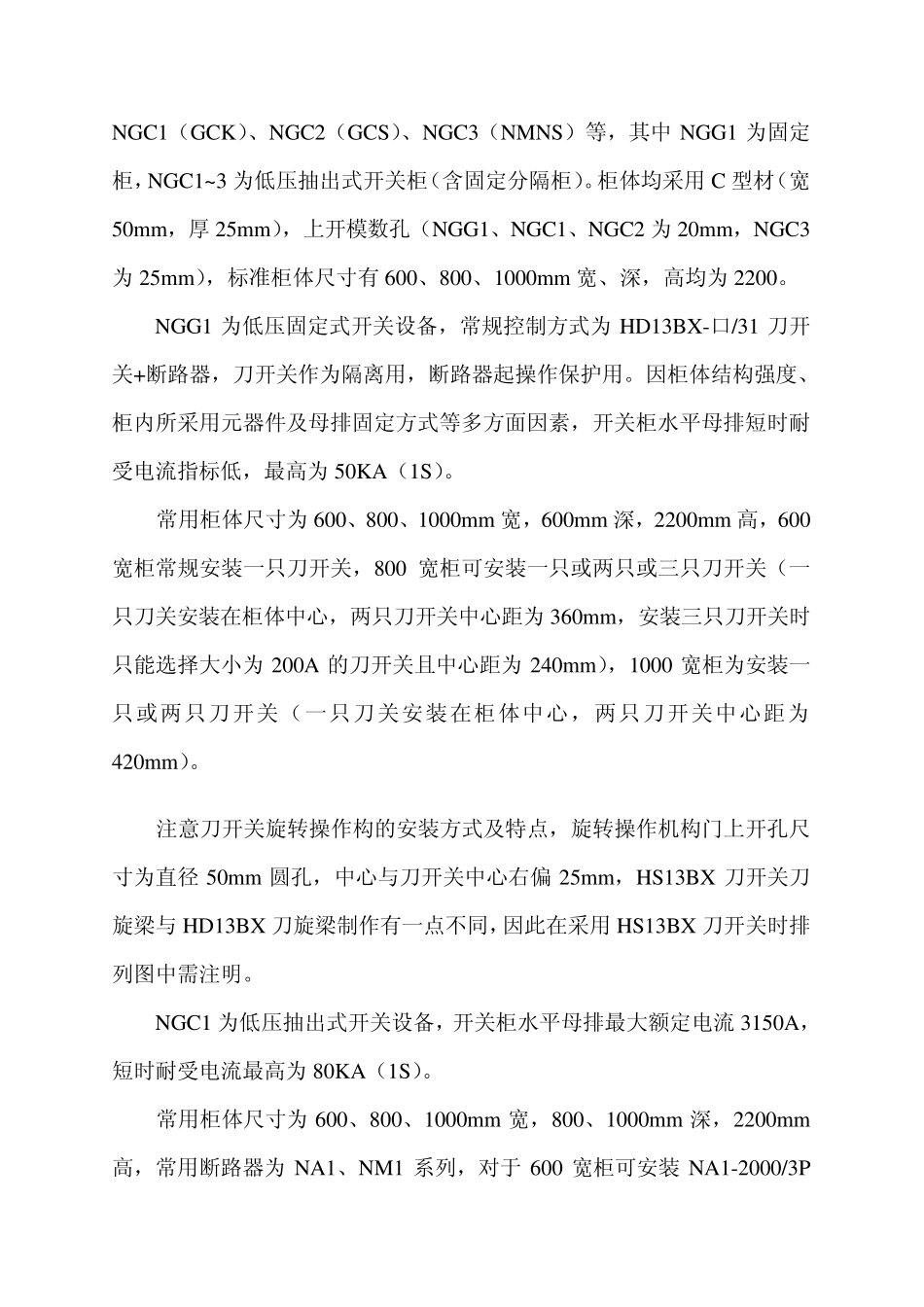

低压开关柜设计指导手册 二００五 年 七 月 内容提要： 1． 低压柜型号说明及特点 2． 常用配电系统介绍 3． 低压柜设计必需考虑的用户要求 4． 合同、技术协议、技术联系函的阅读 5． 审阅图纸 6． 柜体布置图设计及元件清单录入 7． 设计中常见问题 一． 低压开关柜型号说明及特点 目前低压公司现已正常投入生产的低压开关设备有 N G G 1（G G D ）、 NGC1（GCK）、NGC2（GCS）、NGC3（NMNS）等，其中 NGG1 为固定柜，NGC1~3 为低压抽出式开关柜（含固定分隔柜）。柜体均采用 C 型材（宽50mm，厚 25mm），上开模数孔（NGG1、NGC1、NGC2 为 20mm，NGC3为 25mm），标准柜体尺寸有 600、800、1000mm 宽、深，高均为 2200。 NGG1 为低压固定式开关设备，常规控制方式为 HD13BX-口/31 刀开关+断路器，刀开关作为隔离用，断路器起操作保护用。因柜体结构强度、柜内所采用元器件及母排固定方式等多方面因素，开关柜水平母排短时耐受电流指标低，最高为 50KA（1S）。 常用柜体尺寸为 600、800、1000mm 宽，600mm 深，2200mm 高，600宽柜常规安装一只刀开关，800 宽柜可安装一只或两只或三只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为 360mm，安装三只刀开关时只能选择大小为 200A 的刀开关且中心距为 240mm），1000 宽柜为安装一只或两只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为420mm）。 注意刀开关旋转操作构的安装方式及特点，旋转操作机构门上开孔尺寸为直径 50mm 圆孔，中心与刀开关中心右偏 25mm，HS13BX 刀开关刀旋梁与 HD13BX 刀旋梁制作有一点不同，因此在采用 HS13BX 刀开关时排列图中需注明。 NGC1 为低压抽出式开关设备，开关柜水平母排最大额定电流 3150A，短时耐受电流最高为 80KA（1S）。 常用柜体尺寸为 600、800、1000mm 宽，800、1000mm 深，2200mm高，常用断路器为 NA1、NM1 系列，对于 600 宽柜可安装 NA1-2000/3P 断路器，NA1-3200/3P、NA1-2000/4P 需 800 宽柜安装。 水平母排标准位置为：单排 B 相中心距柜前 270m m 、双排 B 相中心距柜前 235m m ，水平母排母线夹安装面距柜顶高度为：母排小于等于100m m 宽时尺寸为 205m m 、母排宽度为 120m m 时尺寸为 225m m（详见标准工艺规范）。 当水平母排为标准位置且进线断路器采用母排上进线引至断路器上端头时，断路器上下端头母排需左右错开，...
