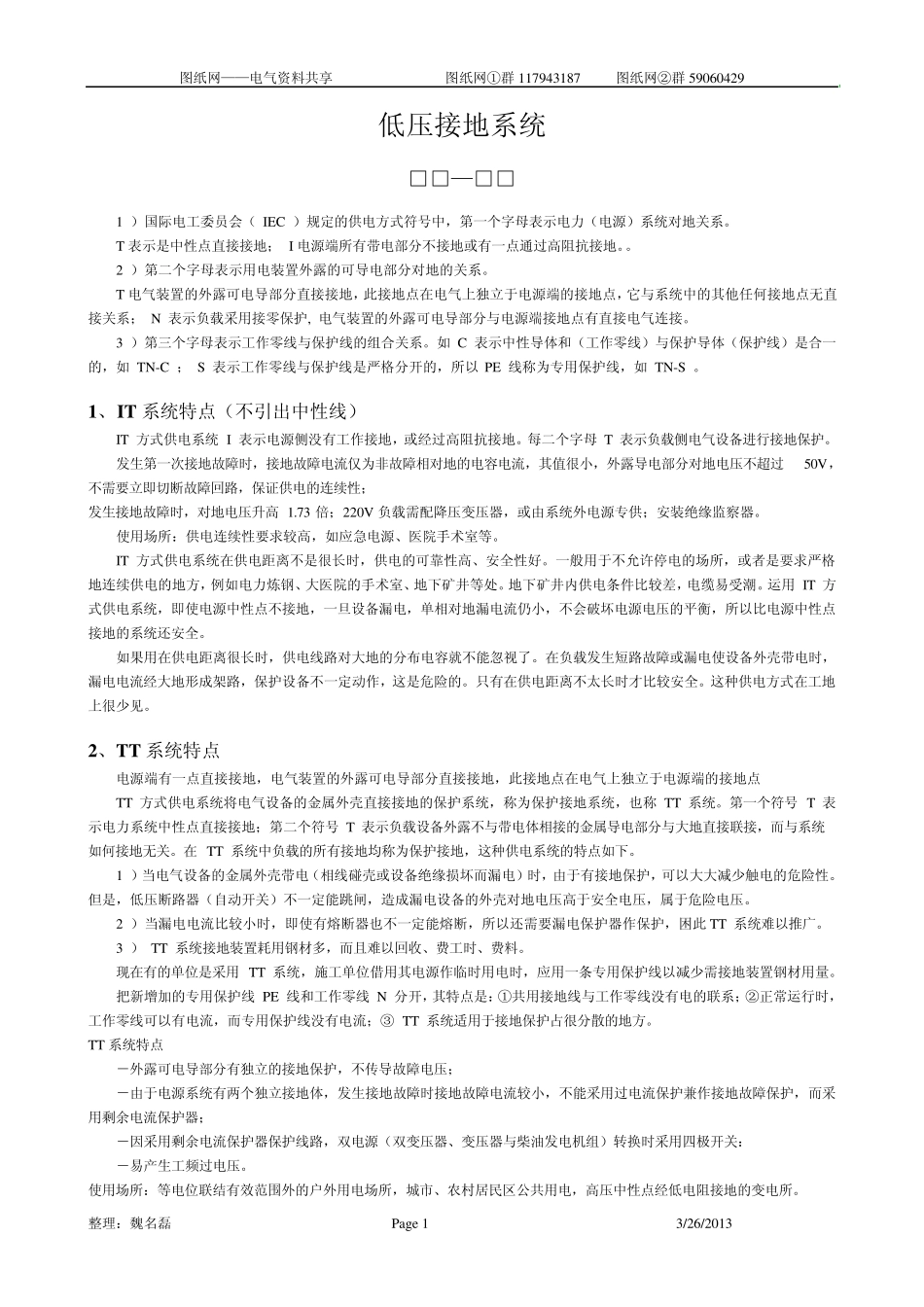

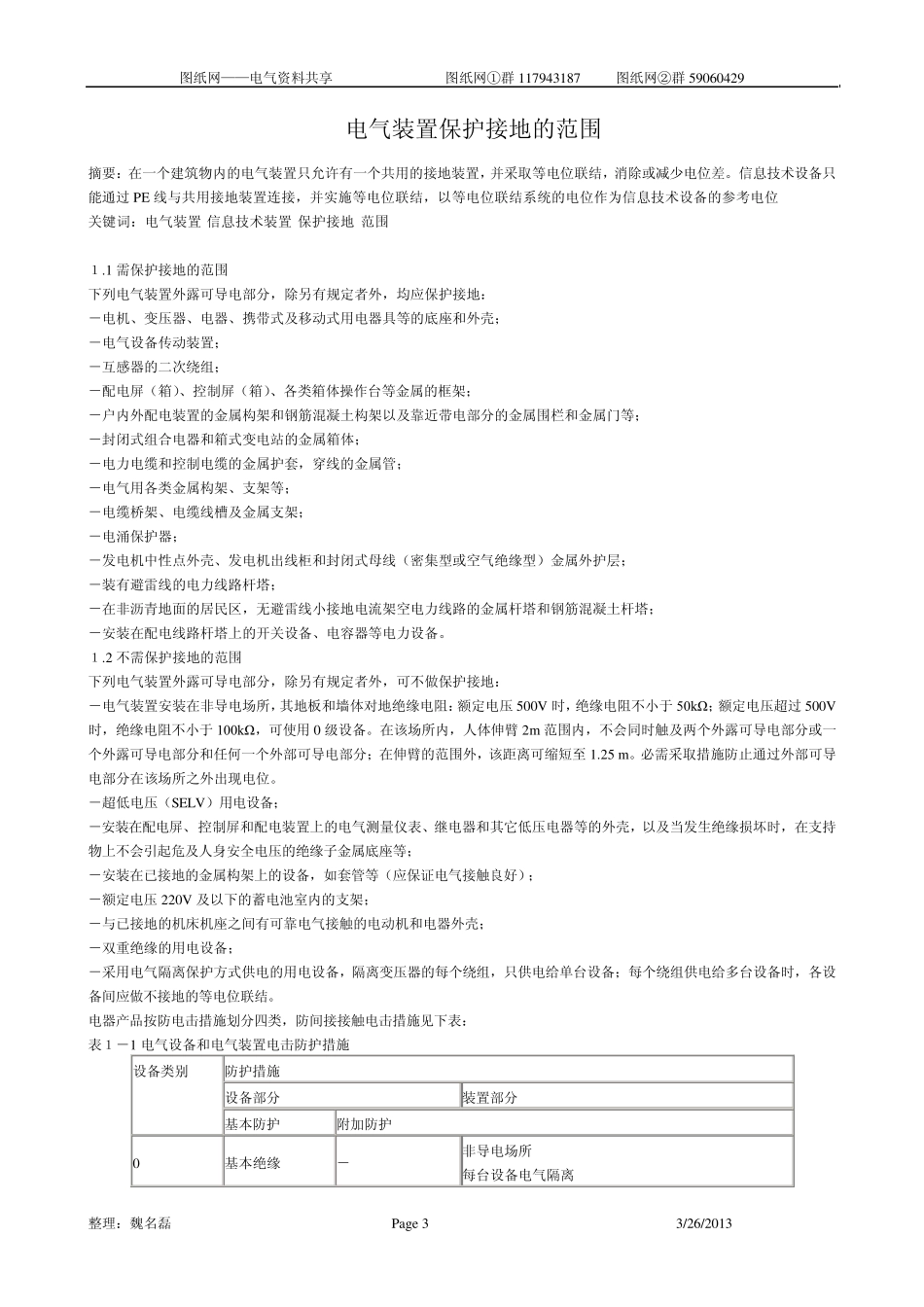

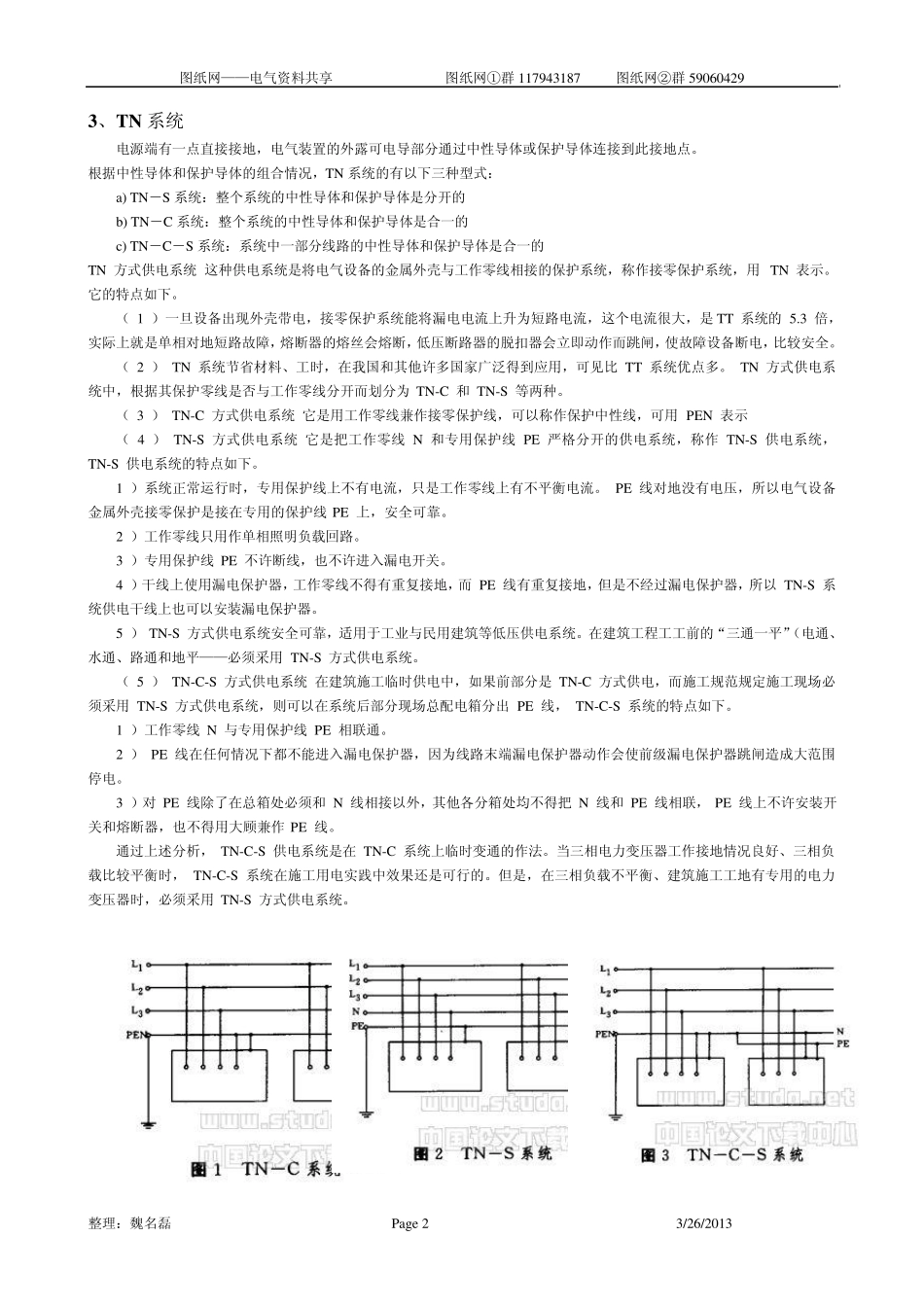

图纸网——电气资料共享 图纸网①群 117943187 图纸网②群 59060429 整理：魏名磊 Page 1 3/26/2013 低压接地系统 □□—□□ 1 ）国际电工委员会（ IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。 T 表示是中性点直接接地； I 电源端所有带电部分不接地或有一点通过高阻抗接地。。 2 ）第二个字母表示用电装置外露的可导电部分对地的关系。 T 电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点，它与系统中的其他任何接地点无直接关系； N 表示负载采用接零保护, 电气装置的外露可电导部分与电源端接地点有直接电气连接。 3 ）第三个字母表示工作零线与保护线的组合关系。如 C 表示中性导体和（工作零线）与保护导体（保护线）是合一的，如 TN-C ； S 表示工作零线与保护线是严格分开的，所以 PE 线称为专用保护线，如 TN-S 。 1、 IT 系统特点（不引出中性线） IT 方式供电系统 I 表示电源侧没有工作接地，或经过高阻抗接地。每二个字母 T 表示负载侧电气设备进行接地保护。 发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性； 发生接地故障时，对地电压升高 1.73 倍；220V 负载需配降压变压器，或由系统外电源专供；安装绝缘监察器。 使用场所：供电连续性要求较高，如应急电源、医院手术室等。 IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。地下矿井内供电条件比较差，电缆易受潮。运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。 如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。这种供电方式在工地上很少见。 2、T T 系统特点 电源端有一点直接接地，电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点 TT 方式供电系统将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。第一个符...
