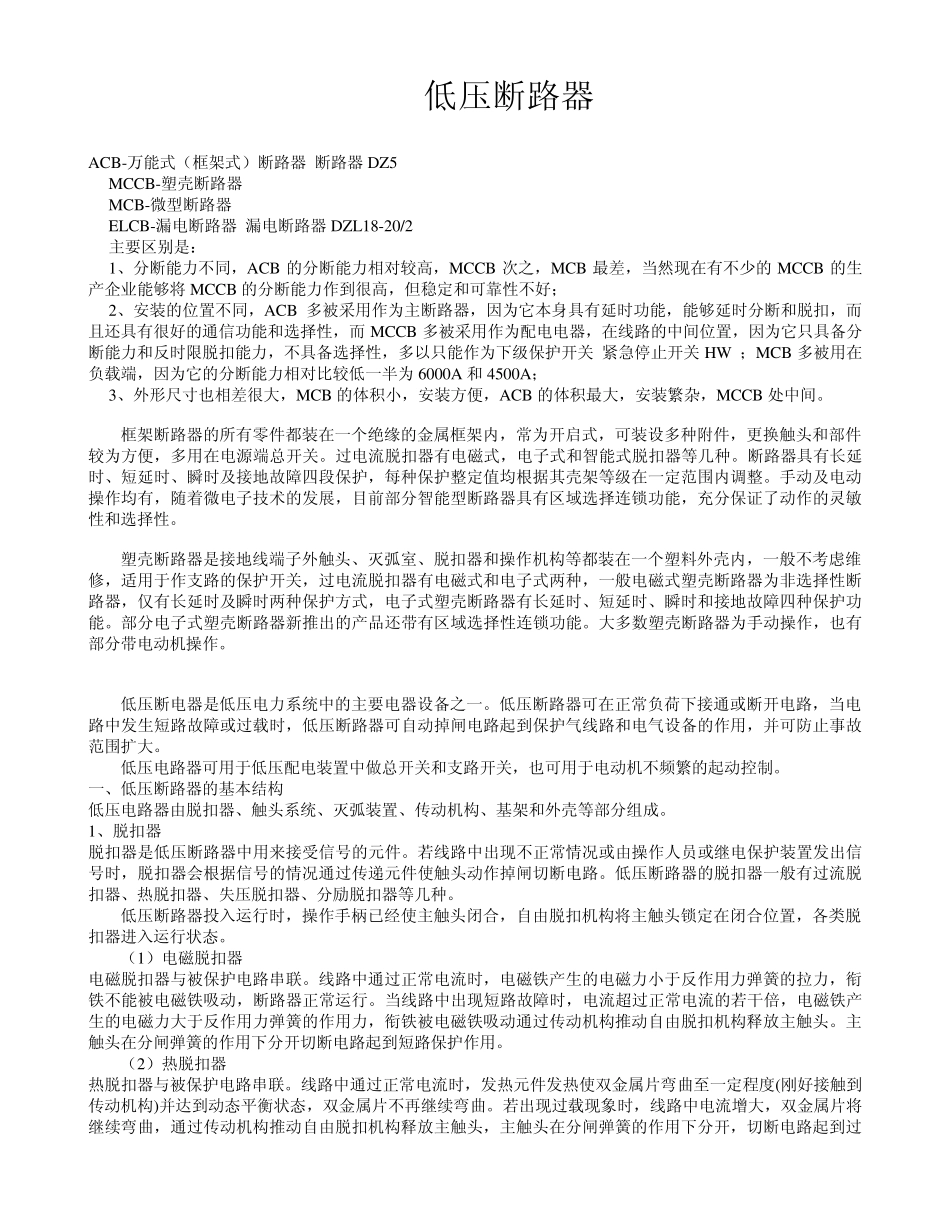

低压断路器 ACB-万能式（框架式）断路器 断路器DZ5 MCCB-塑壳断路器 MCB-微型断路器 ELCB-漏电断路器 漏电断路器DZL18-20/2 主要区别是： 1、分断能力不同，ACB 的分断能力相对较高，MCCB 次之，MCB 最差，当然现在有不少的 MCCB 的生产企业能够将 MCCB 的分断能力作到很高，但稳定和可靠性不好； 2、安装的位置不同，ACB 多被采用作为主断路器，因为它本身具有延时功能，能够延时分断和脱扣，而且还具有很好的通信功能和选择性，而 MCCB 多被采用作为配电电器，在线路的中间位置，因为它只具备分断能力和反时限脱扣能力，不具备选择性，多以只能作为下级保护开关 紧急停止开关 HW ；MCB 多被用在负载端，因为它的分断能力相对比较低一半为 6000A 和 4500A； 3、外形尺寸也相差很大，MCB 的体积小，安装方便，ACB 的体积最大，安装繁杂，MCCB 处中间。 框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。手动及电动操作均有，随着微电子技术的发展，目前部分智能型断路器具有区域选择连锁功能，充分保证了动作的灵敏性和选择性。 塑壳断路器是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作。 低压断电器是低压电力系统中的主要电器设备之一。低压断路器可在正常负荷下接通或断开电路，当电路中发生短路故障或过载时，低压断路器可自动掉闸电路起到保护气线路和电气设备的作用，并可防止事故范围扩大。 低压电路器可用于低压配电装置中做总开关和支路开关，也可用于电动机不频繁的起动控制。 一、低压断路器的基本结构 低压电路器由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等部分组成。 1、脱扣器 脱扣器是低压断路器中用来接受信号的元件。若线路中出现不正常情况或由操作人员或继电保护装置发出信号时...
