住宅小区有线电视系统的设计

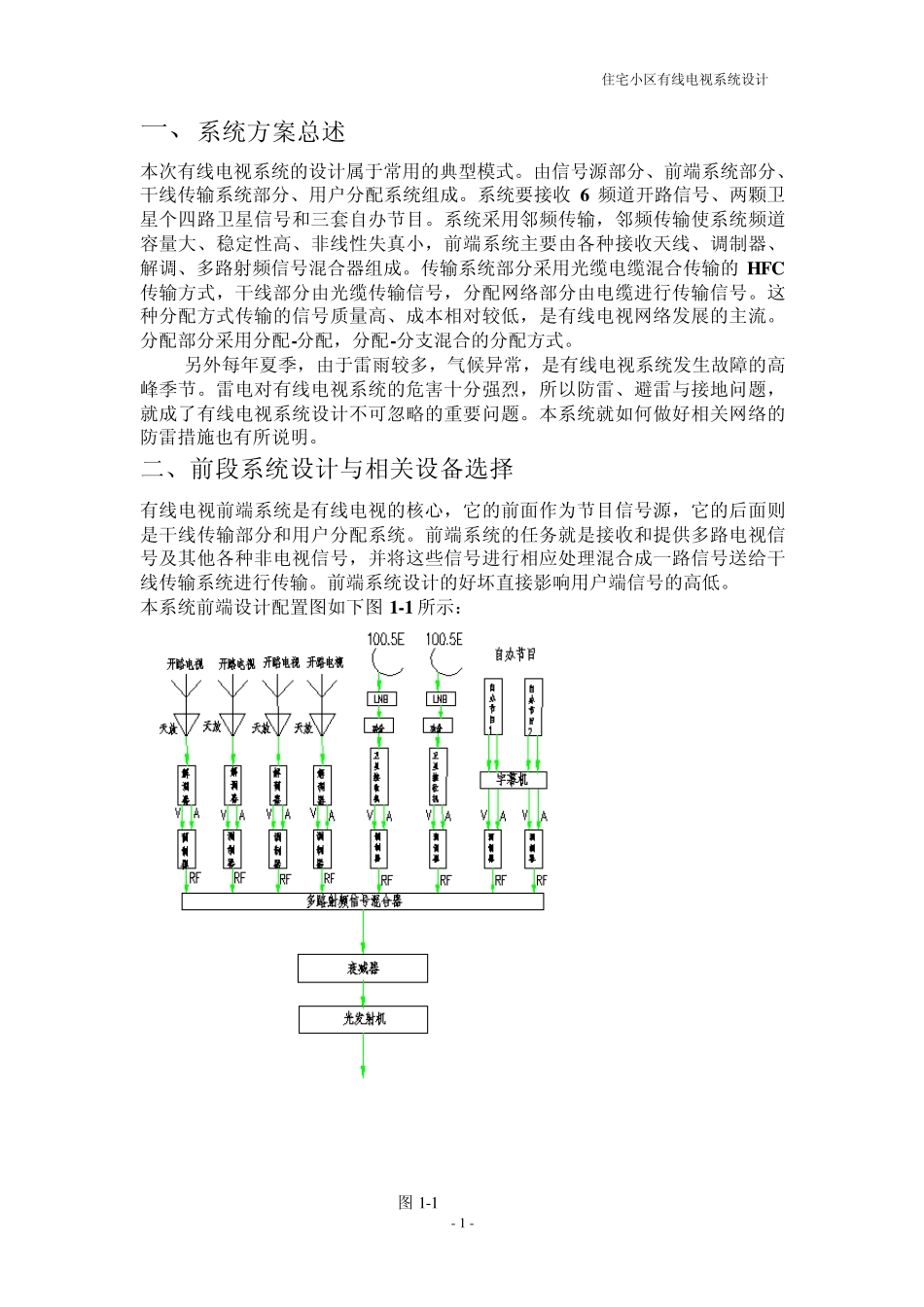

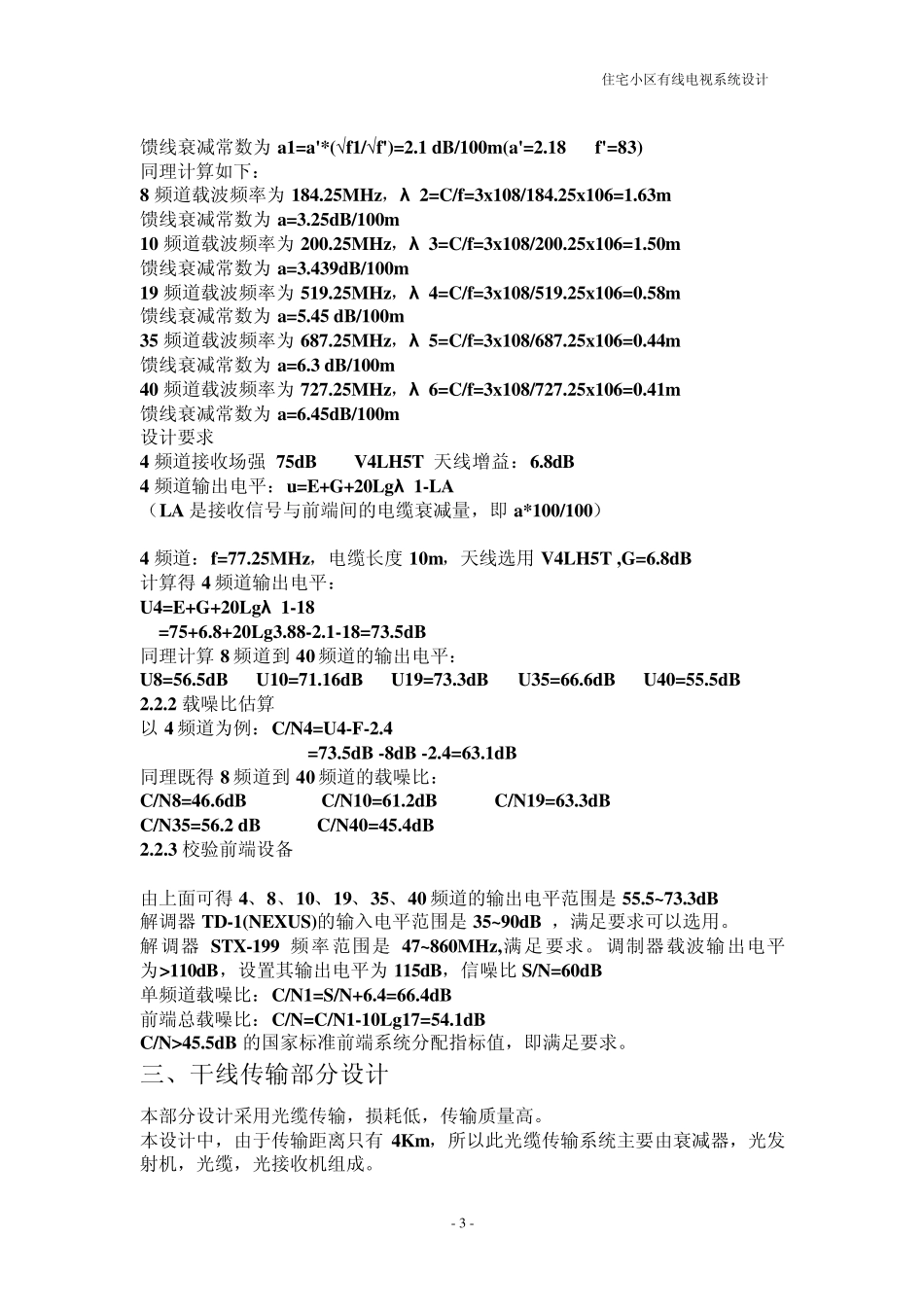

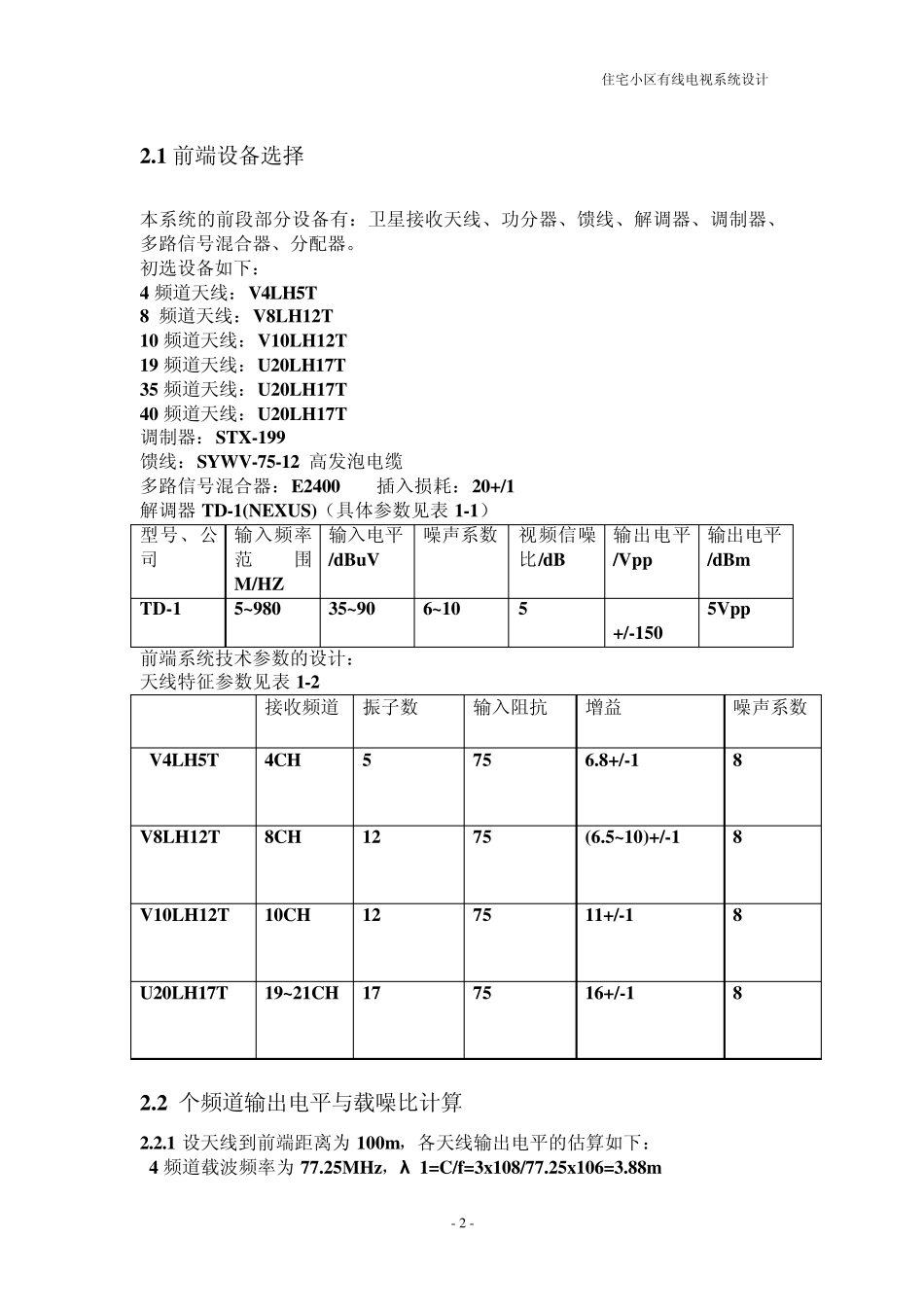

住宅小区有线电视系统设计 - 1 - 一、系统方案总述 本次有线电视系统的设计属于常用的典型模式。由信号源部分、前端系统部分、干线传输系统部分、用户分配系统组成。系统要接收 6 频道开路信号、两颗卫星个四路卫星信号和三套自办节目。系统采用邻频传输，邻频传输使系统频道容量大、稳定性高、非线性失真小，前端系统主要由各种接收天线、调制器、解调、多路射频信号混合器组成。传输系统部分采用光缆电缆混合传输的 HFC传输方式，干线部分由光缆传输信号，分配网络部分由电缆进行传输信号。这种分配方式传输的信号质量高、成本相对较低，是有线电视网络发展的主流。分配部分采用分配-分配，分配-分支混合的分配方式。 另外每年夏季，由于雷雨较多，气候异常，是有线电视系统发生故障的高峰季节。雷电对有线电视系统的危害十分强烈，所以防雷、避雷与接地问题，就成了有线电视系统设计不可忽略的重要问题。本系统就如何做好相关网络的防雷措施也有所说明。 二、前段系统设计与相关设备选择 有线电视前端系统是有线电视的核心，它的前面作为节目信号源，它的后面则是干线传输部分和用户分配系统。前端系统的任务就是接收和提供多路电视信号及其他各种非电视信号，并将这些信号进行相应处理混合成一路信号送给干线传输系统进行传输。前端系统设计的好坏直接影响用户端信号的高低。 本系统前端设计配置图如下图 1-1 所示： 图 1-1 住宅小区有线电视系统设计 - 2 - 2.1 前端设备选择 本系统的前段部分设备有：卫星接收天线、功分器、馈线、解调器、调制器、多路信号混合器、分配器。 初选设备如下： 4 频道天线：V4LH5T 8 频道天线：V8LH12T 10 频道天线：V10LH12T 19 频道天线：U20LH17T 35 频道天线：U20LH17T 40 频道天线：U20LH17T 调制器：STX-199 馈线：SYWV-75-12 高发泡电缆 多路信号混合器：E2400 插入损耗：20+/1 解调器 TD-1(NEXUS)（具体参数见表 1-1） 型号、公司 输入频率范围M/HZ 输入电平 /dBuV 噪声系数 视频信噪比/dB 输出电平/Vpp 输出电平 /dBm TD-1 5~980 35~90 6~10 5 +/-150 5Vpp 前端系统技术参数的设计： 天线特征参数见表 1-2 接收频道 振子数 输入阻抗 增益 噪声系数 V4LH5T 4CH 5 75 6.8+/-1 8 V8LH12T 8CH 12 75 (6.5~10)+/-1 8 V10LH12T 10CH 12 75 11+/-1 8 U20LH17T 19~21CH 17 75 16+/-1 8 2.2 个频道输出电平与载...
