住宅设计要求与标准(给排水)

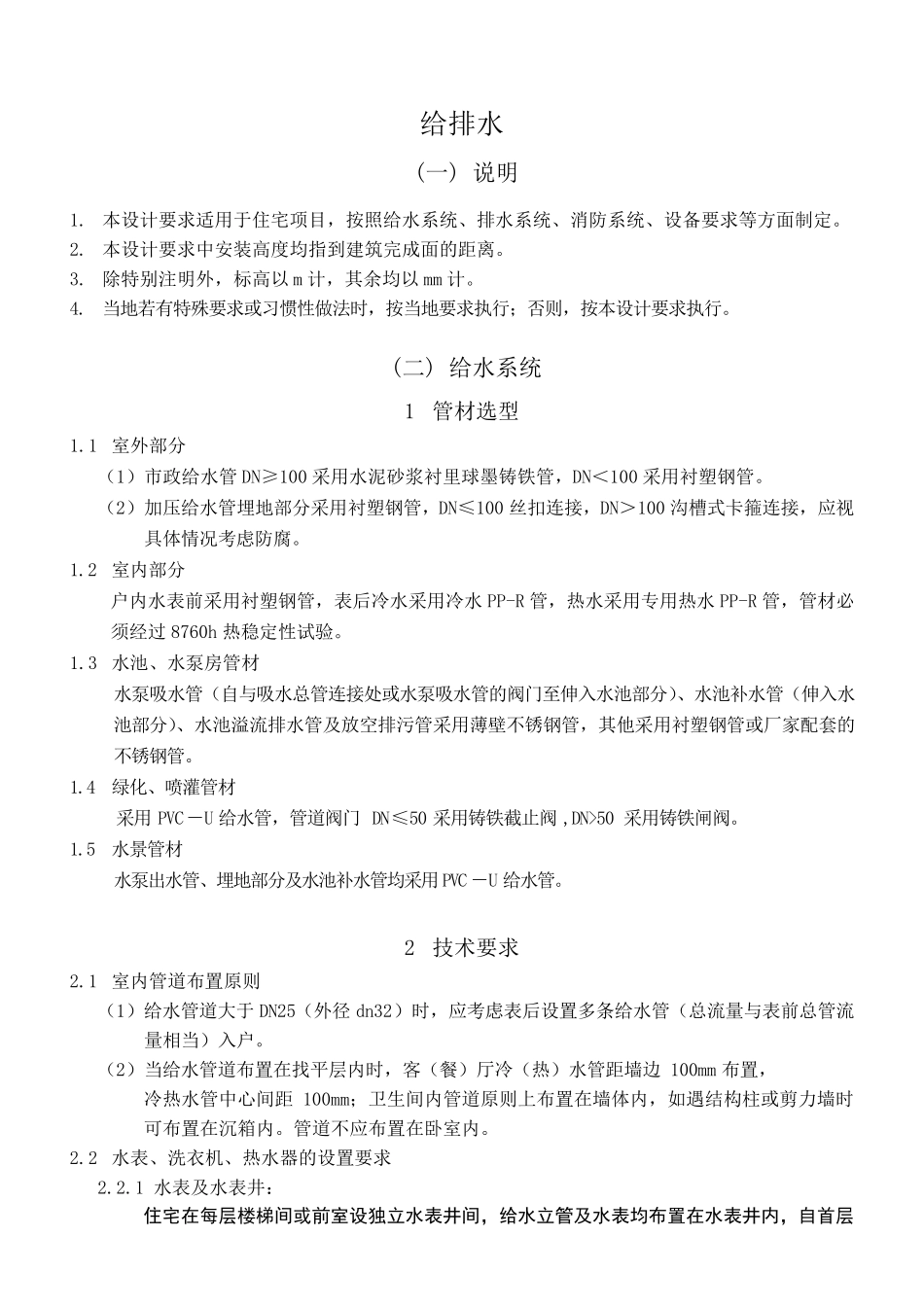

住宅设计要求与标准(给排水)_第1页
1/22

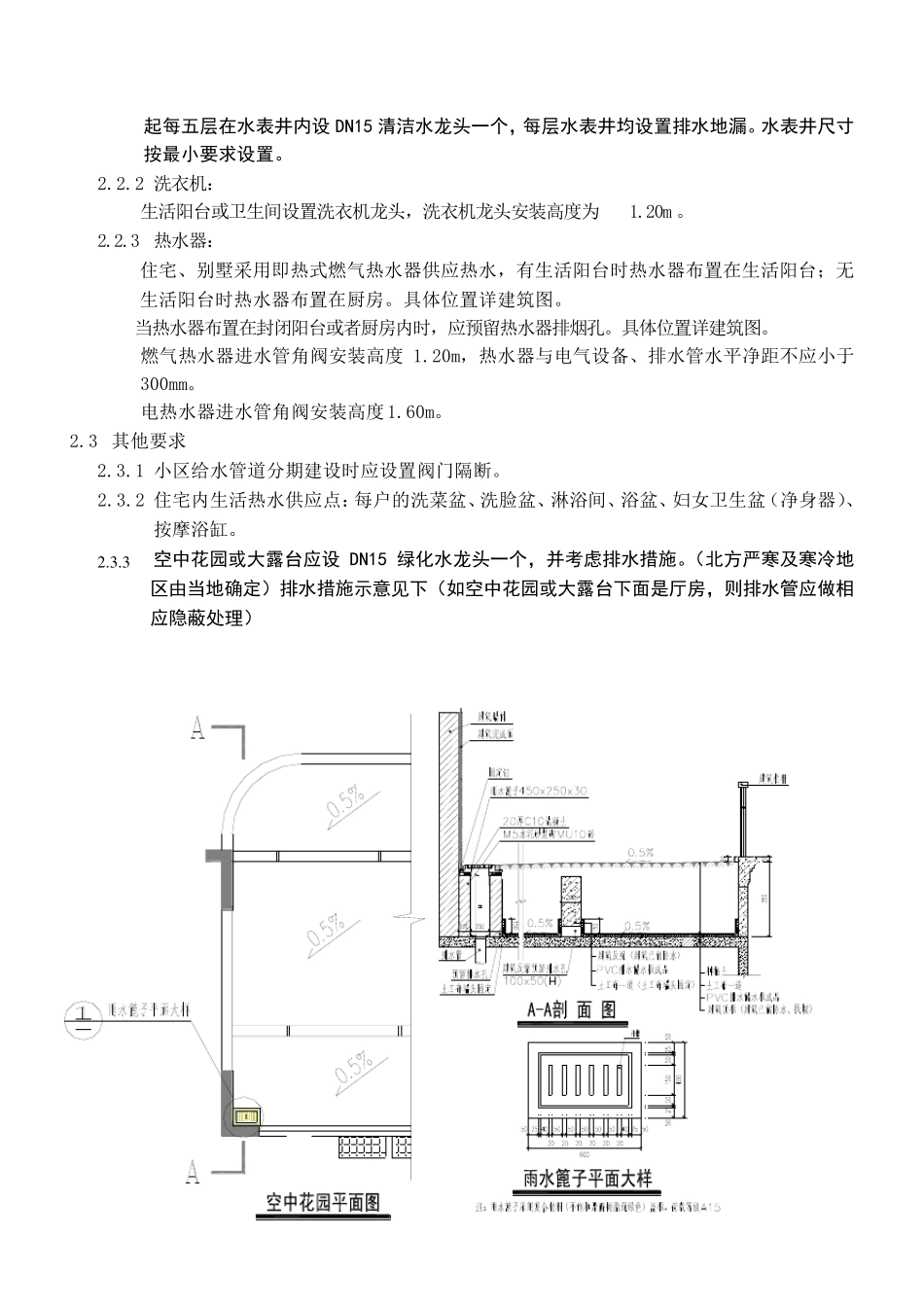

住宅设计要求与标准(给排水)_第2页
2/22

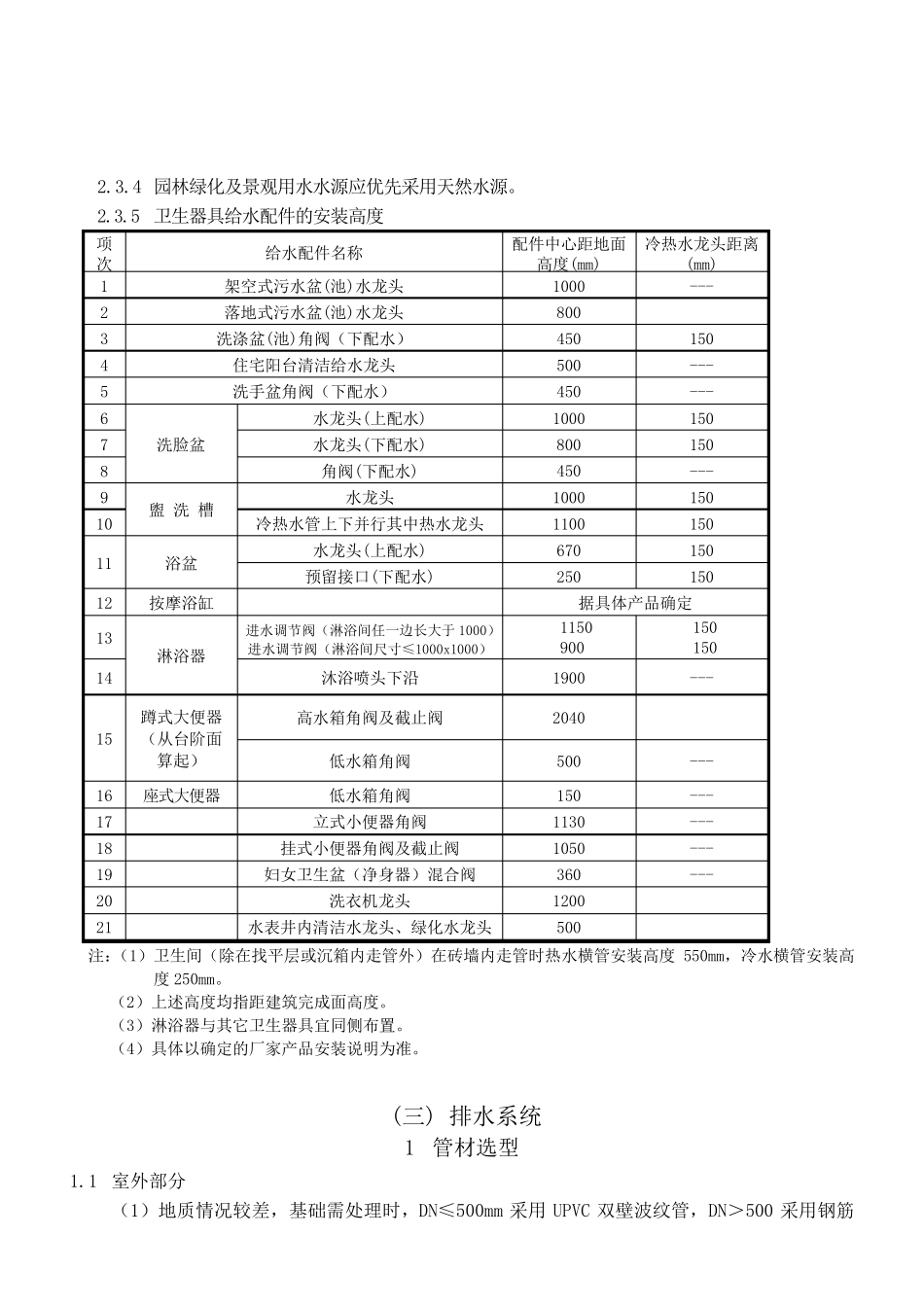

住宅设计要求与标准(给排水)_第3页
3/22
给排水 (一) 说明 1. 本设计要求适用于住宅项目,按照给水系统、排水系统、消防系统、设备要求等方面制定。 2. 本设计要求中安装高度均指到建筑完成面的距离。 3. 除特别注明外,标高以m 计,其余均以mm 计。 4. 当地若有特殊要求或习惯性做法时,按当地要求执行;否则,按本设计要求执行。 (二) 给水系统 1 管材选型 1.1 室外部分 (1)市政给水管DN≥100 采用水泥砂浆衬里球墨铸铁管,DN<100 采用衬塑钢管。 (2)加压给水管埋地部分采用衬塑钢管,DN≤100 丝扣连接,DN>100 沟槽式卡箍连接,应视具体情况考虑防腐。 1.2 室内部分 户内水表前采用衬塑钢管,表后冷水采用冷水PP-R 管,热水采用专用热水PP-R 管,管材必须经过8760h 热稳定性试验。 1.3 水池、水泵房管材 水泵吸水管(自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分)、水池补水管(伸入水池部分)、水池溢流排水管及放空排污管采用薄壁不 锈 钢管,其他 采用衬塑钢管或厂 家 配 套 的不 锈 钢管。 1.4 绿 化 、喷 灌 管材 采用PVC- U 给水管,管道 阀门DN≤50 采用铸铁截 止 阀,DN>50 采用铸铁闸 阀。 1.5 水景 管材 水泵出 水管、埋地部分及水池补水管均采用PVC - U 给水管。 2 技 术 要求 2.1 室内管道 布 置 原 则 (1)给水管道 大 于DN25(外径 dn32)时,应考虑表后设置 多 条 给水管(总流量 与表前总管流量 相 当)入户。 (2)当给水管道 布 置 在 找 平 层 内时,客 (餐 )厅 冷(热)水管距墙 边100mm 布 置 , 冷热水管中心 间 距100mm;卫 生 间 内管道 原 则上 布 置 在 墙 体内,如 遇 结 构 柱 或剪 力 墙 时可 布 置 在 沉 箱 内。管道 不 应布 置 在 卧 室内。 2.2 水表、洗 衣 机 、热水器 的设置 要求 2.2.1 水表及水表井 : 住宅在每层楼梯间或前室设独立水表井间,给水立管及水表均布置在水表井内,自首层 起每五层在水表井内设DN15 清洁水龙头一个,每层水表井均设置排水地漏。水表井尺寸按最小要求设置。 2.2.2 洗衣机: 生活阳台或卫生间设置洗衣机龙头,洗衣机龙头安装高度为1.20m 。 2.2.3 热水器: 住宅、别墅采用即热式燃气热水器供应热水,有生活阳台时热水器布置在生活阳台;无生活阳台时热水器布置在厨房。具体位置详建筑图。 当热水器布置在封闭阳台或者厨房内时,应预...
