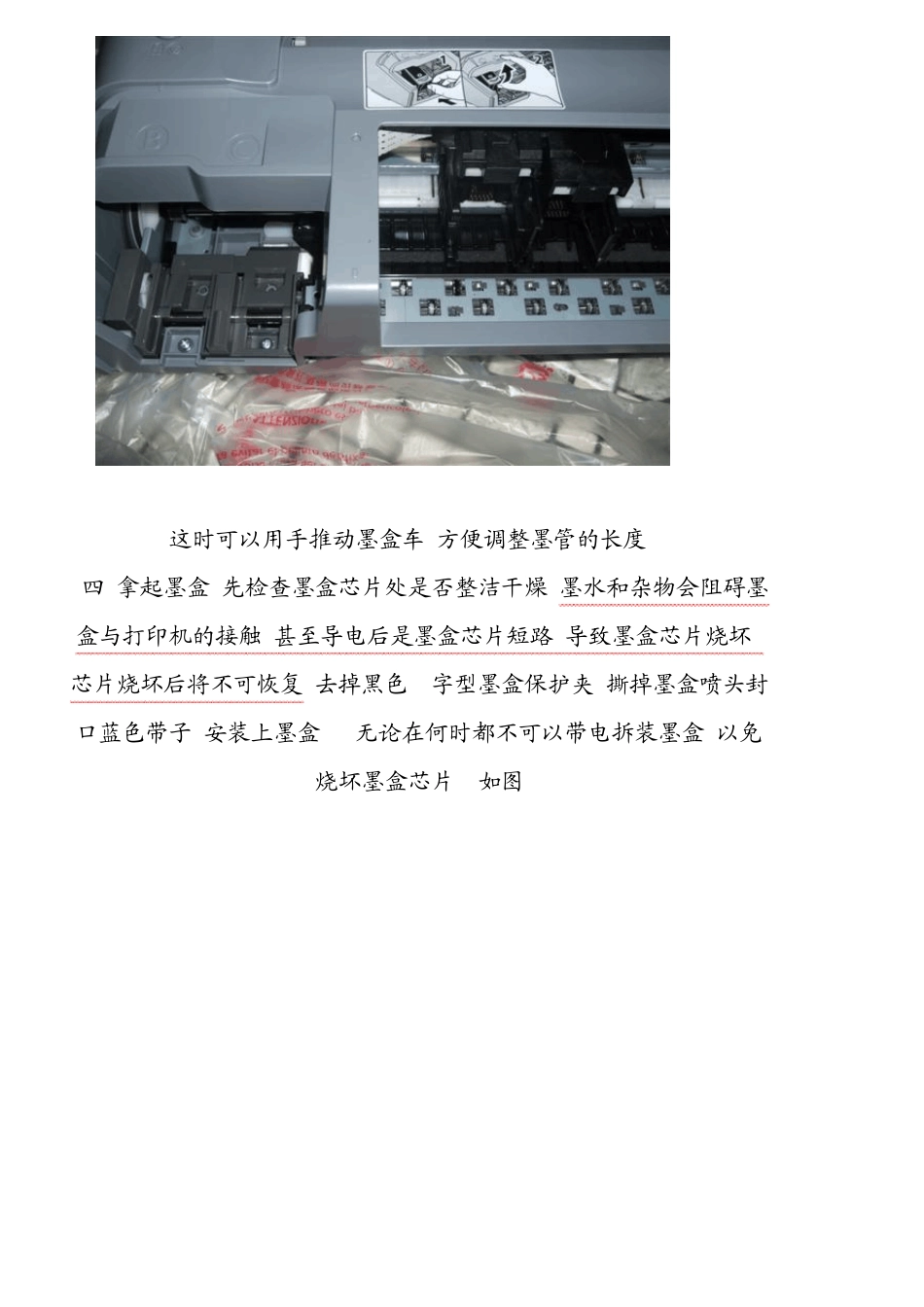

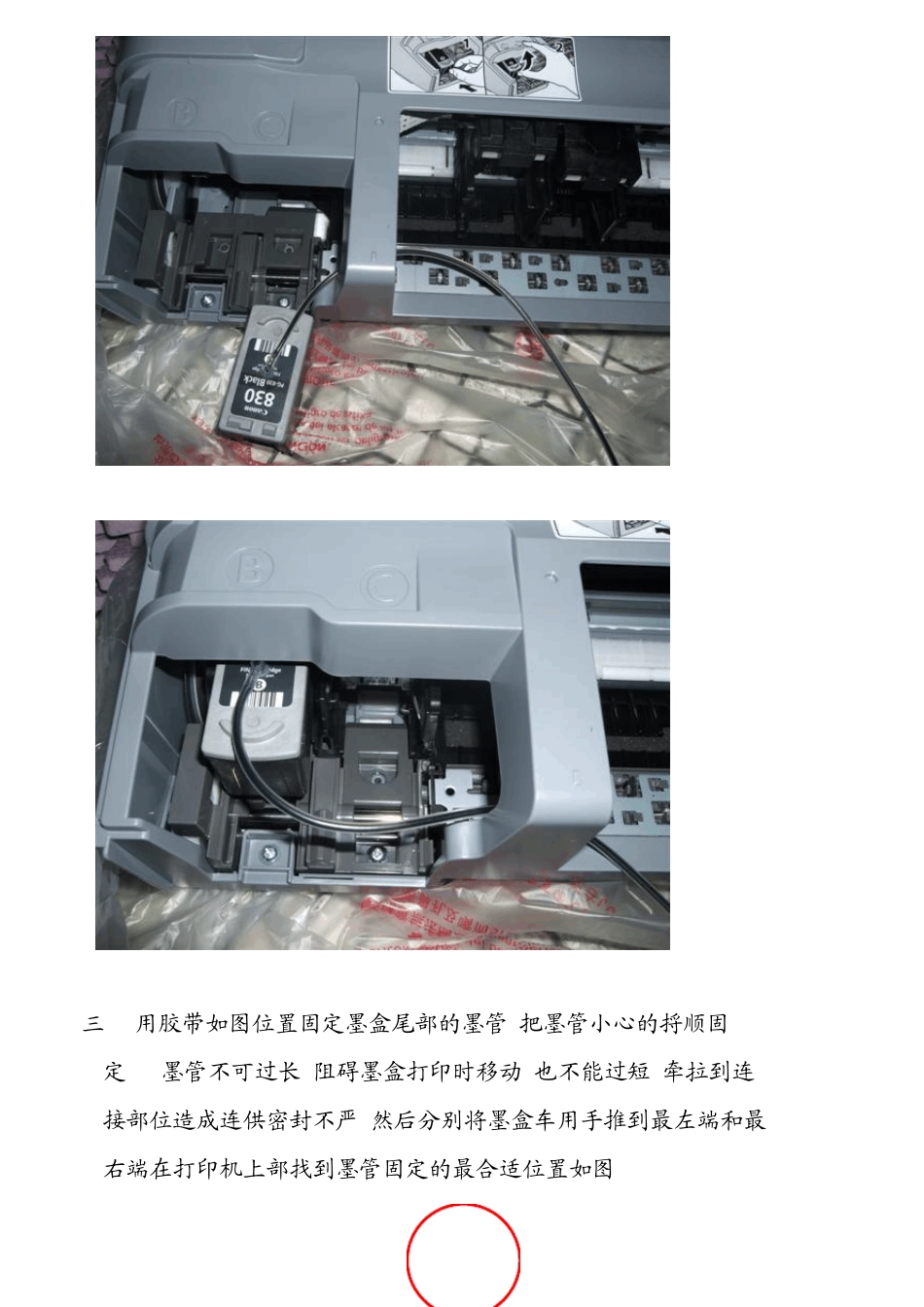

连供安装图解(Canon单黑色) 开始安装前必读:严格按照以下步骤操作,不可逾越任何步骤,不可麻痹大意,认真对待,小心操作.避免一切因您的不留意造成的不必要的麻烦与损失.预祝您安装使用顺利!开始: (一) 打开包装后一手拿出连供外臵瓶,一手拿墨盒.不要拉扯到墨管线,使接头松动.将墨盒与外臵瓶摆放在打印机旁(*外臵瓶不可垫高也不能放低,要与打印机同一桌面上)拔下外臵瓶上的黑色小头胶塞,放上连供配件里面的透明空气过滤器.如图 (二) 接通打印机电源,按打印机电源键(上面那个按键)打开打印机机盖,等到墨盒架滑到滑杆中央位臵时,拔掉打印机电源插头(此步骤目的:可以用手推动墨盒车,随意滑动,方面墨盒的安装与墨管线的调整布臵) . (这时可以用手推动墨盒车,方便调整墨管的长度) . (四)拿起墨盒,先检查墨盒芯片处是否整洁干燥(墨水和杂物会阻碍墨盒与打印机的接触,甚至导电后是墨盒芯片短路,导致墨盒芯片烧坏,芯片烧坏后将不可恢复)去掉黑色L字型墨盒保护夹,撕掉墨盒喷头封口蓝色带子.安装上墨盒.(*无论在何时都不可以带电拆装墨盒,以免烧坏墨盒芯片.)如图 (三) 用胶带如图位臵固定墨盒尾部的墨管,把墨管小心的捋顺固定.(*墨管不可过长,阻碍墨盒打印时移动;也不能过短,牵拉到连接部位造成连供密封不严)然后分别将墨盒车用手推到最左端和最右端在打印机上部找到墨管固定的最合适位臵如图 (四) 现在盖下打印机盖子,接通打印机电源.可以尝试打印 1.记住不可以带电拆装墨盒 2.外臵瓶的要放在同打印机一个桌面上,不可以垫高的 3.要记得先打开外臵瓶上的小胶塞,再打开墨盒的保护夹以及封口带 打印机墨盒的芯片是有记忆功能的,但是芯片只记忆墨水的消耗,不记忆墨水的补充.墨盒内只有几毫升的墨水量,打不了几张就会看到提示墨水量低,不需理会,也不必惊慌,完全不会影响到打印的.使用连供关注 墨水 量 只 需 要看 外臵瓶里 面 的墨水 高 度 就 行了.当打印一段时间以后电脑退弹出墨水已经用尽的提示对话框的时候将,如果打印机是IP1200/IP1600/IP2200/IP1180/IP1880型号,请按恢复键(在电源键下面那个)15秒钟后松手,对话框自动消失(提示框如下图): 关于5100错误提示的解析 此提示出现的原因是:连供墨管线没有布臵好,妨碍的打印机感应器的感应.常会出现吞纸,卡纸,无法打印等故障. 解决的方法是:严格的按照使用说明上的步骤和位臵重新布臵墨管线,特别要注意的是墨管的走向和长度的调整,绝对不可以马虎. 下图是抽墨工具(为备用工具不需...
