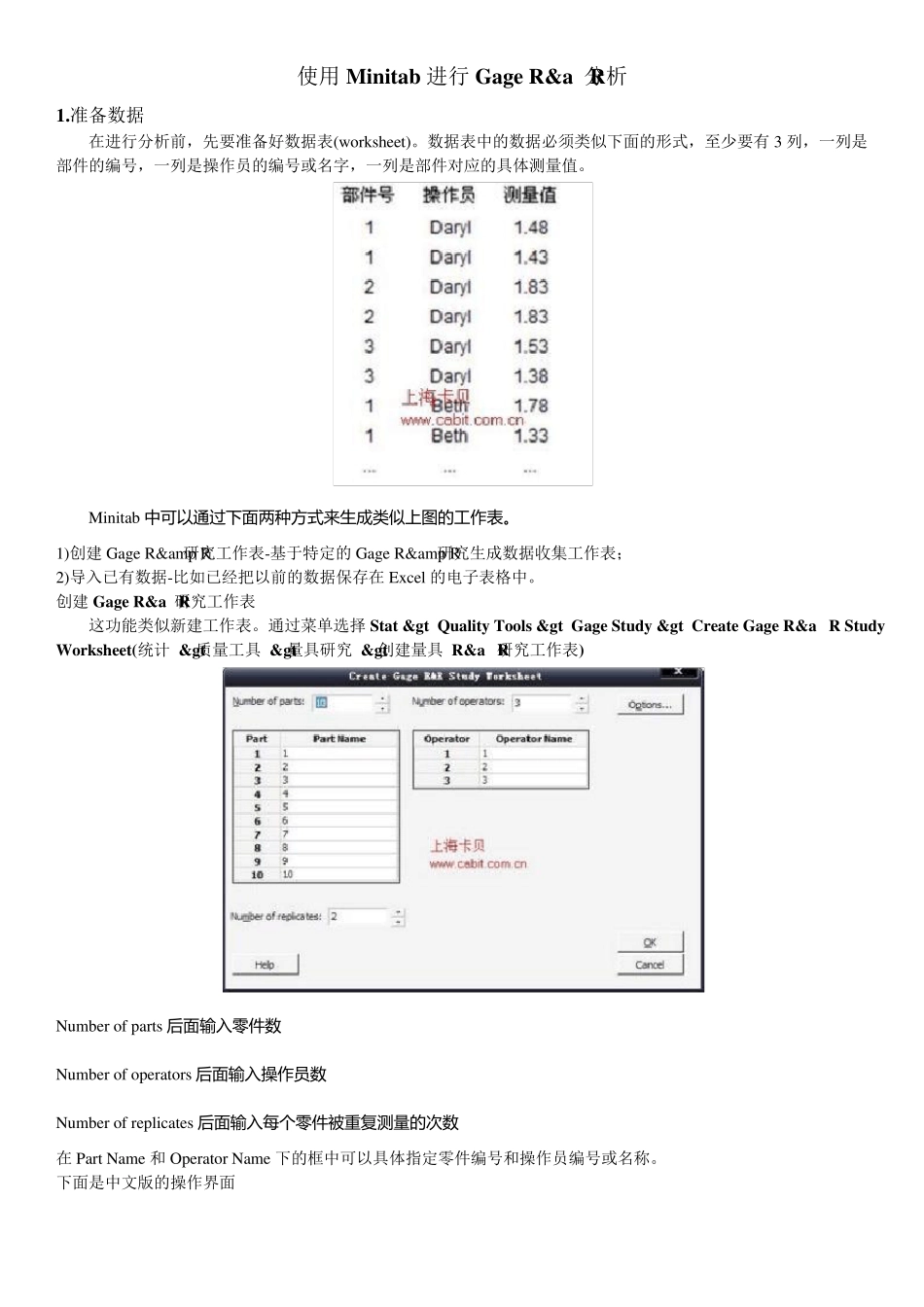

使用Minitab 进行Gage R&R分析 1.准备数据 在进行分析前，先要准备好数据表(worksheet)。数据表中的数据必须类似下面的形式，至少要有 3 列，一列是部件的编号，一列是操作员的编号或名字，一列是部件对应的具体测量值。 Minitab 中 可 以 通 过 下 面 两 种 方 式 来 生 成 类 似 上 图 的 工 作 表 。 1)创建 Gage R&R研究工作表-基于特定的 Gage R&R 研究生成数据收集工作表； 2)导入已有数据-比如已经把以前的数据保存在Excel 的电子表格中。 创建 Gage R&R研究工作表 这功能类似新建工作表。通过菜单选择 Stat > Quality Tools > Gage Study > Create Gage R&R Study Worksheet(统计 > 质量工具 > 量具研究 > 创建量具 R&R 研究工作表) Number of parts 后面 输入零件数 Number of operators 后面 输入操作 员数 Number of replicates 后面 输入每个零件被重复测量的 次数 在Part Name 和 Operator Name 下的框中可以具体指定零件编号和操作员编号或名称。 下面是中文版的操作界面 生成类似下图的表格 然后按照Ru nOrder 顺序给测量员测量不同编号的零件，并把结果保存到C5 中。 导入已有数据 如果以前是使用 Ex cel 表格程序来进行 Gage R&R分析的话，就需要先把数据导入到Minitab 中。比如下面的表格 可以看到一共有10 个零件，由3 个测量员，每个零件被每个测量员重复测量了3 次。由于 Minitab 中数据要以列来组织，所以我们要先做一下数据变换。先把 9 列数据通过复制/粘贴到Minitab 的工作表中，类似下图。 然后通过 Minitab 堆叠功能把数据堆到测量值那一列中。具体可以通过数据堆叠功能，选择菜单Data>Stack>Colu mns(数据>堆叠>列) 把 C4-C12 共9 列数据都选到Stack the following columns 下的框中把堆好的数据保存到C3(测量值)列中，具体见上图。 然后按照数据的堆叠的方式和顺序，在零件和测量员列中生成相应的零件编号和测量员编号或名称，具体可以使用类似 Excel 单元格拖拉的操作和复制/粘贴操作。最终表格类似下图。 2. 进行分析 量具重复性和再现性研究(Gage R&R Stu dy )确定观测到的过程变异中有多少是因测量系统变异所致。使用Minitab 可以执行交叉(Crossed)或嵌套(Nested)Gage R&R 研究。 当每个部件由每个操作员多次测量时，请使用 Gage R&R Stu dy (Crossed) (量具 R...
