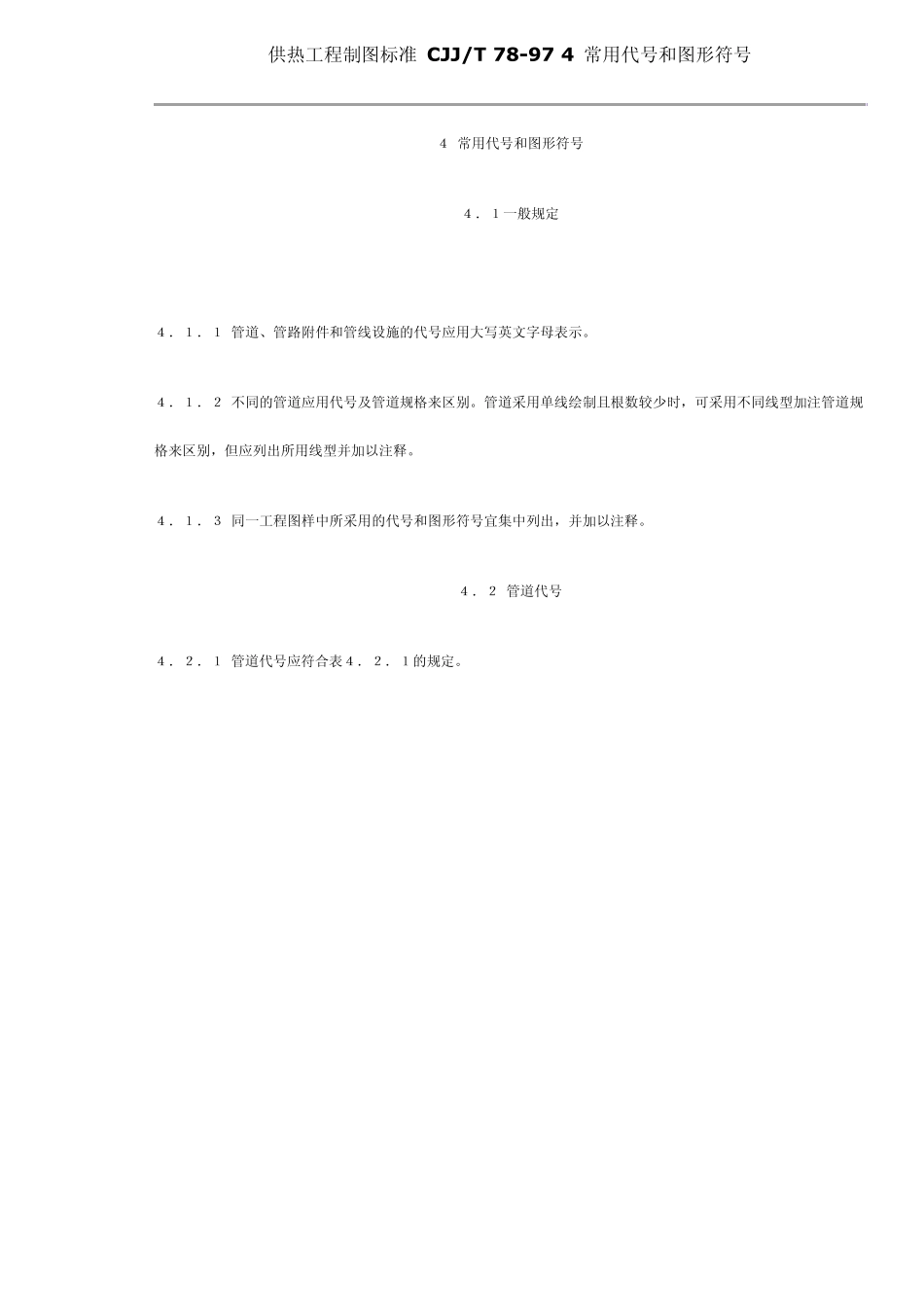

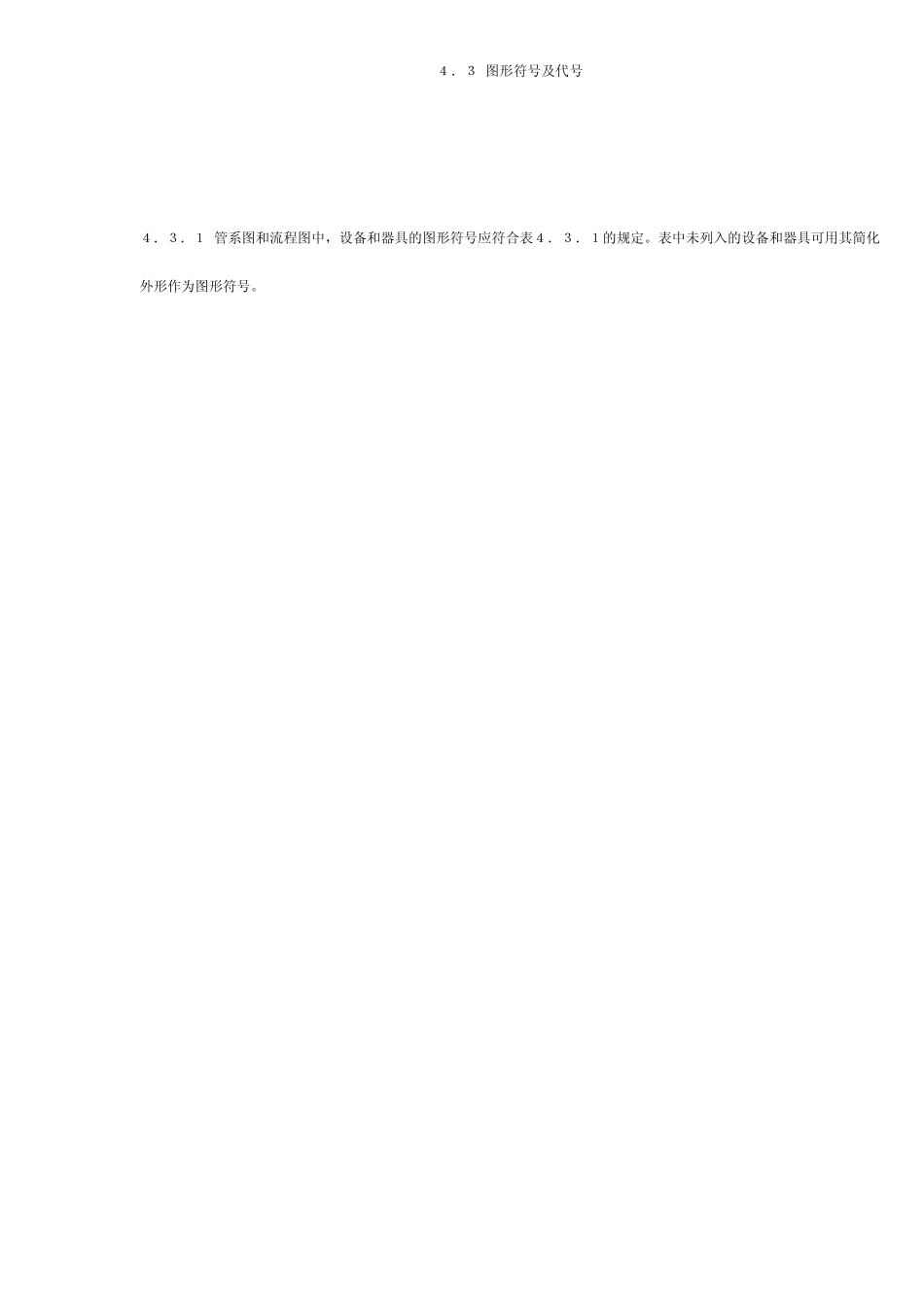

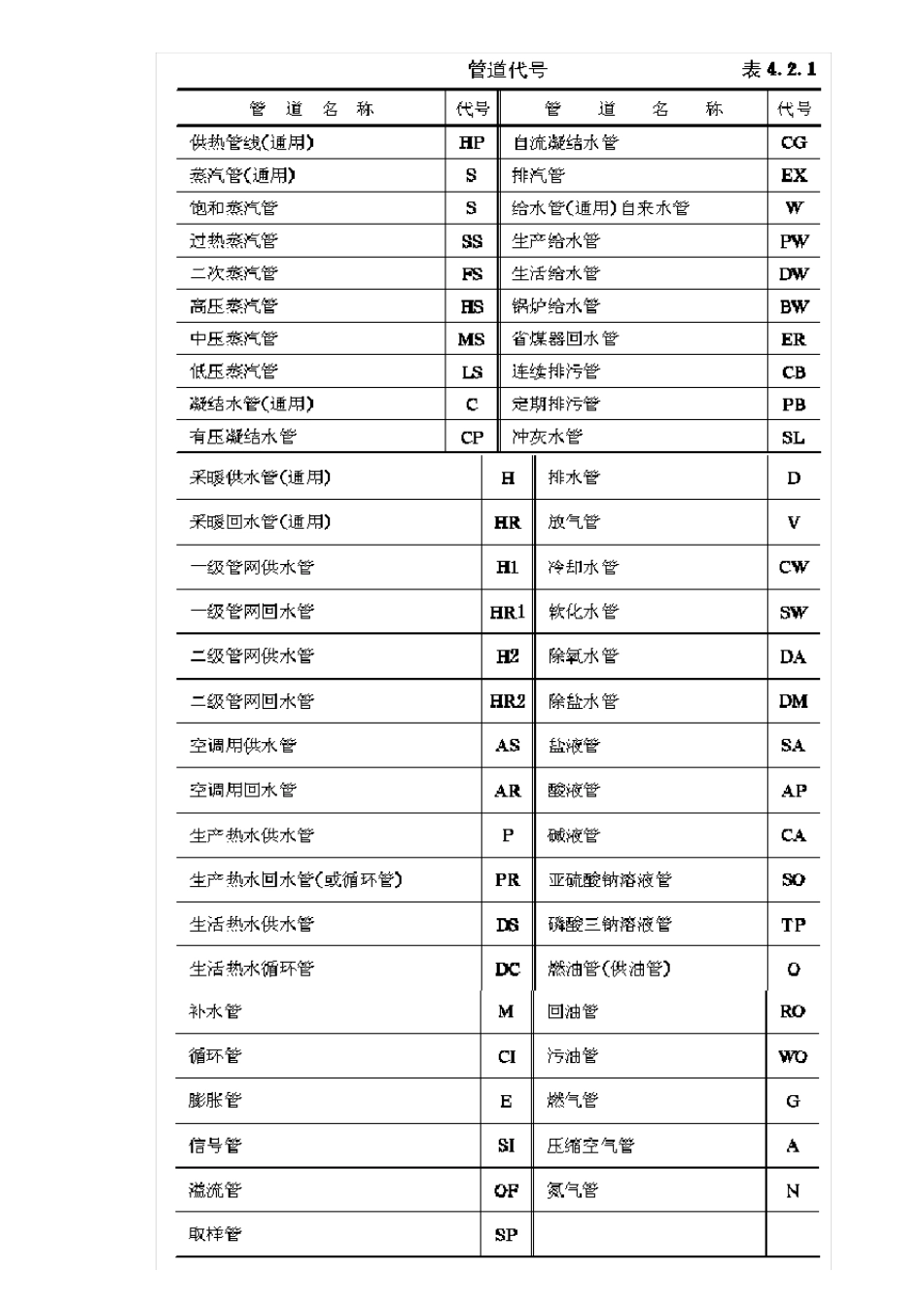

供热工程制图标准 CJJ/T 78-97 4 常用代号和图形符号 ４ 常用代号和图形符号 ４．１一般规定 ４．１．１ 管道、管路附件和管线设施的代号应用大写英文字母表示。 ４．１．２ 不同的管道应用代号及管道规格来区别。管道采用单线绘制且根数较少时，可采用不同线型加注管道规格来区别，但应列出所用线型并加以注释。 ４．１．３ 同一工程图样中所采用的代号和图形符号宜集中列出，并加以注释。 ４．２ 管道代号 ４．２．１ 管道代号应符合表４．２．１的规定。 ４．３ 图形符号及代号 ４．３．１ 管系图和流程图中，设备和器具的图形符号应符合表４．３．１的规定。表中未列入的设备和器具可用其简化外形作为图形符号。 ４．３．２ 阀门、控制元件和执行机构的图形符号应符合表４．３．２的规定。阀门的图形符号与控制元件或执行机构的图形符号相组合可构成下表中未列出的其他具有控制元件或执行机构的阀门的图形符号。 ４．３．３ 阀门与管路连接方式的图形符号应符合表４．３．３的规定。 ４．３．４ 补偿器的图形符号及其代号应符合表４．３．４的规定。 ４．３．５ 其他管路附件的图形符号应符合表４．３．５的规定。 ４．３．６ 管道支座、支吊架、管架的图形符号及其代号应符合 表４．３．６的规定。 ４．３．７ 检测、计量仪表及元件的图形符号应符合表４．３．７的规定。 ４．３．８ 其他图形符号应符合表４．３．８的规定。 ４．３．９ 敷设方式、管线设施的图形符号及其代号应符合 表４．３．９的规定。
