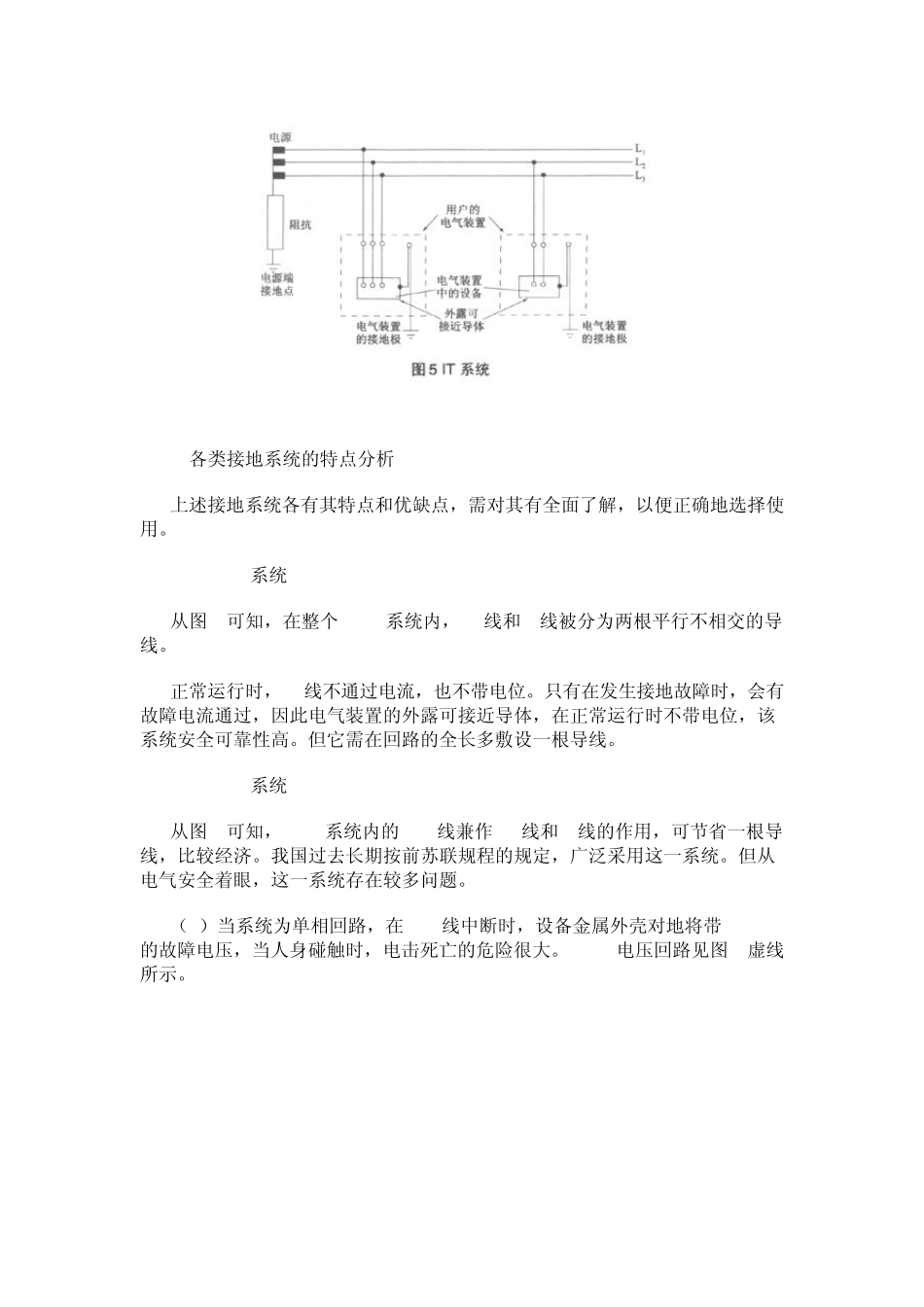

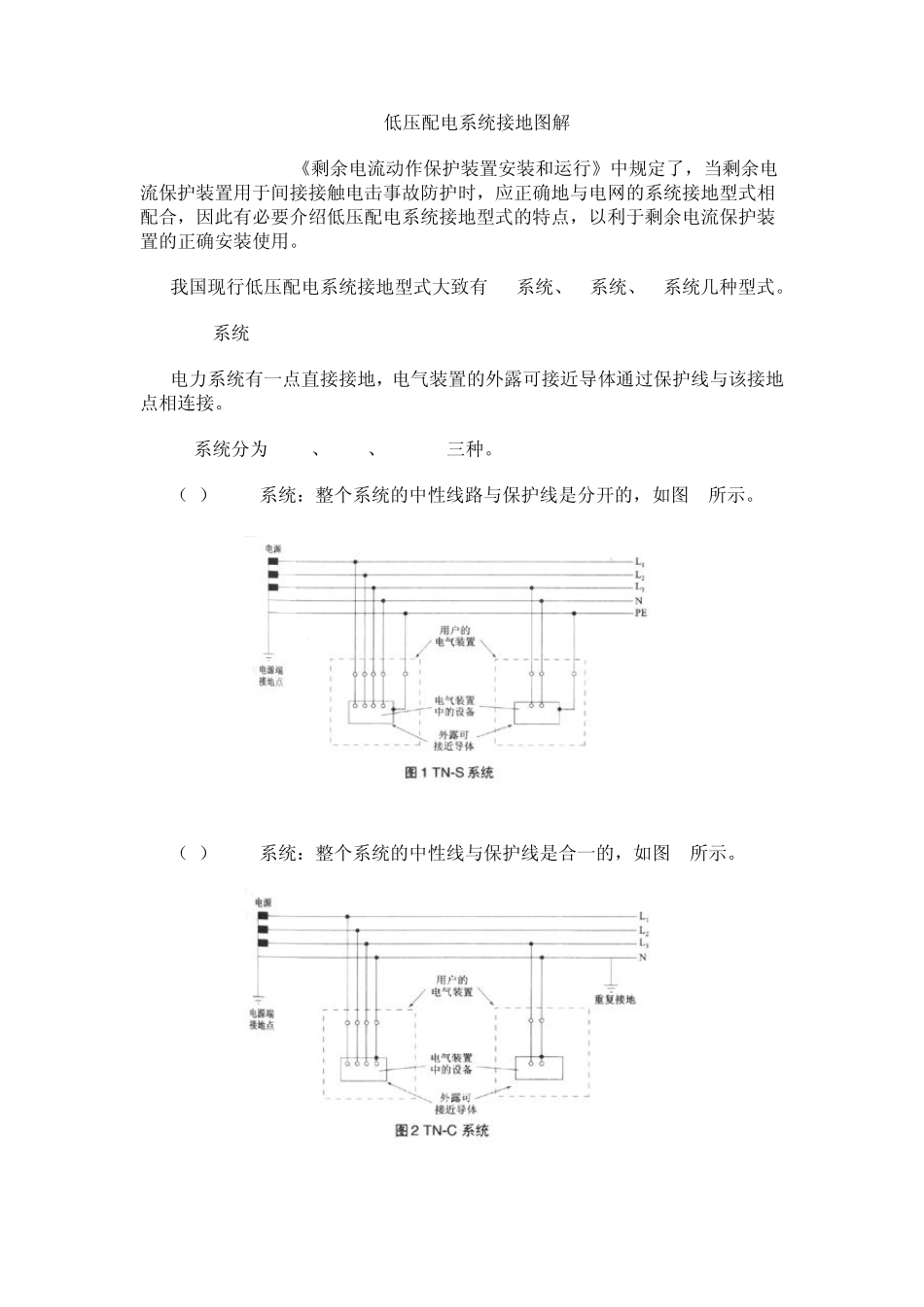

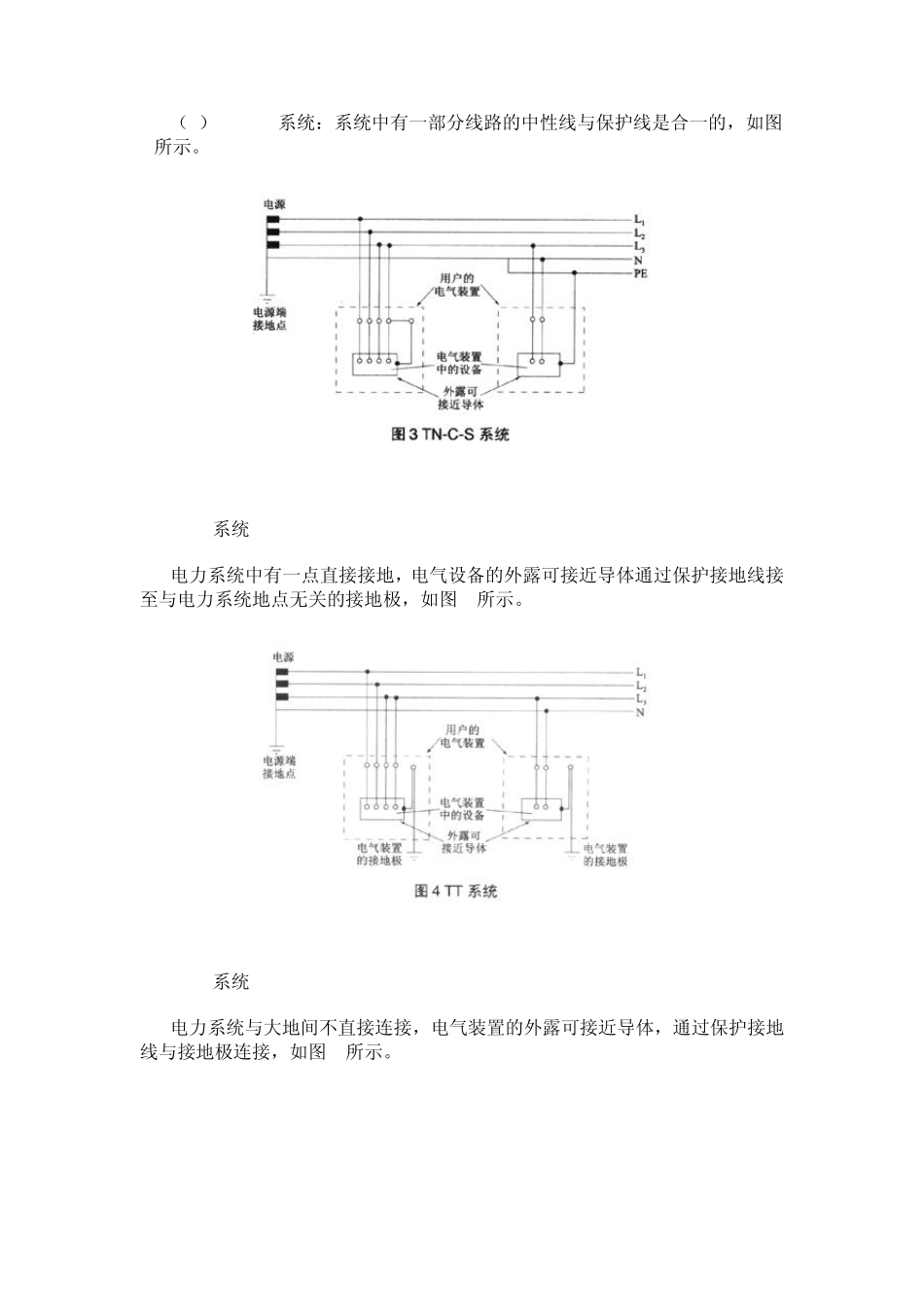

低压配电系统接地图解 GB 13955-2005《剩余电流动作保护装置安装和运行》中规定了，当剩余电流保护装置用于间接接触电击事故防护时，应正确地与电网的系统接地型式相配合，因此有必要介绍低压配电系统接地型式的特点，以利于剩余电流保护装置的正确安装使用。 我国现行低压配电系统接地型式大致有TN系统、TT系统、IT系统几种型式。 1 TN系统 电力系统有一点直接接地，电气装置的外露可接近导体通过保护线与该接地点相连接。 TN系统分为 TN-S、TN-C、TN-C-S三种。 （1）TN-S系统：整个系统的中性线路与保护线是分开的，如图1所示。 （2）TN-C系统：整个系统的中性线与保护线是合一的，如图2所示。 （3）TN-C-S系统：系统中有一部分线路的中性线与保护线是合一的，如图3所示。 2 TT系统 电力系统中有一点直接接地，电气设备的外露可接近导体通过保护接地线接至与电力系统地点无关的接地极，如图4所示。 3 IT系统 电力系统与大地间不直接连接，电气装置的外露可接近导体，通过保护接地线与接地极连接，如图5所示。 4 各类接地系统的特点分析 上述接地系统各有其特点和优缺点，需对其有全面了解，以便正确地选择使用。 4.1 TN-S系统 从图 1可知，在整个 TN-S系统内，PE线和N线被分为两根平行不相交的导线。 正常运行时，PE线不通过电流，也不带电位。只有在发生接地故障时，会有故障电流通过，因此电气装置的外露可接近导体，在正常运行时不带电位，该系统安全可靠性高。但它需在回路的全长多敷设一根导线。 4.2 TN-C系统 从图 2可知，TN-C系统内的PEN线兼作 PE线和N线的作用，可节省一根导线，比较经济。我国过去长期按前苏联规程的规定，广泛采用这一系统。但从电气安全着眼，这一系统存在较多问题。 （1）当系统为单相回路，在 PEN线中断时，设备金属外壳对地将带 220 V的故障电压，当人身碰触时，电击死亡的危险很大。220 V电压回路见图 6虚线所示。 （2）当安装剩余电流保护装置时，其 PEN线穿过剩余电流保护装置，因接地故障电流产生的磁场，在剩余电流保护装置内相抵消而使剩余电流保护装置拒动，所以在 TN-C系统内不能装用剩余电流保护装置来防人身电击。 （3）进行电气维修时，需用四极断路器来隔断中性线上可能出现的故障电压。因 PEN线含有 PE线而不允许被开关切断，所以 TN-C系统内不能装用四极开关，来保证维修人员的安全。 （4）PEN线因与中性线合一，产生电压降，从而使所接设备的金属外...
