液晶显示技术T6963C的使用（C语言）

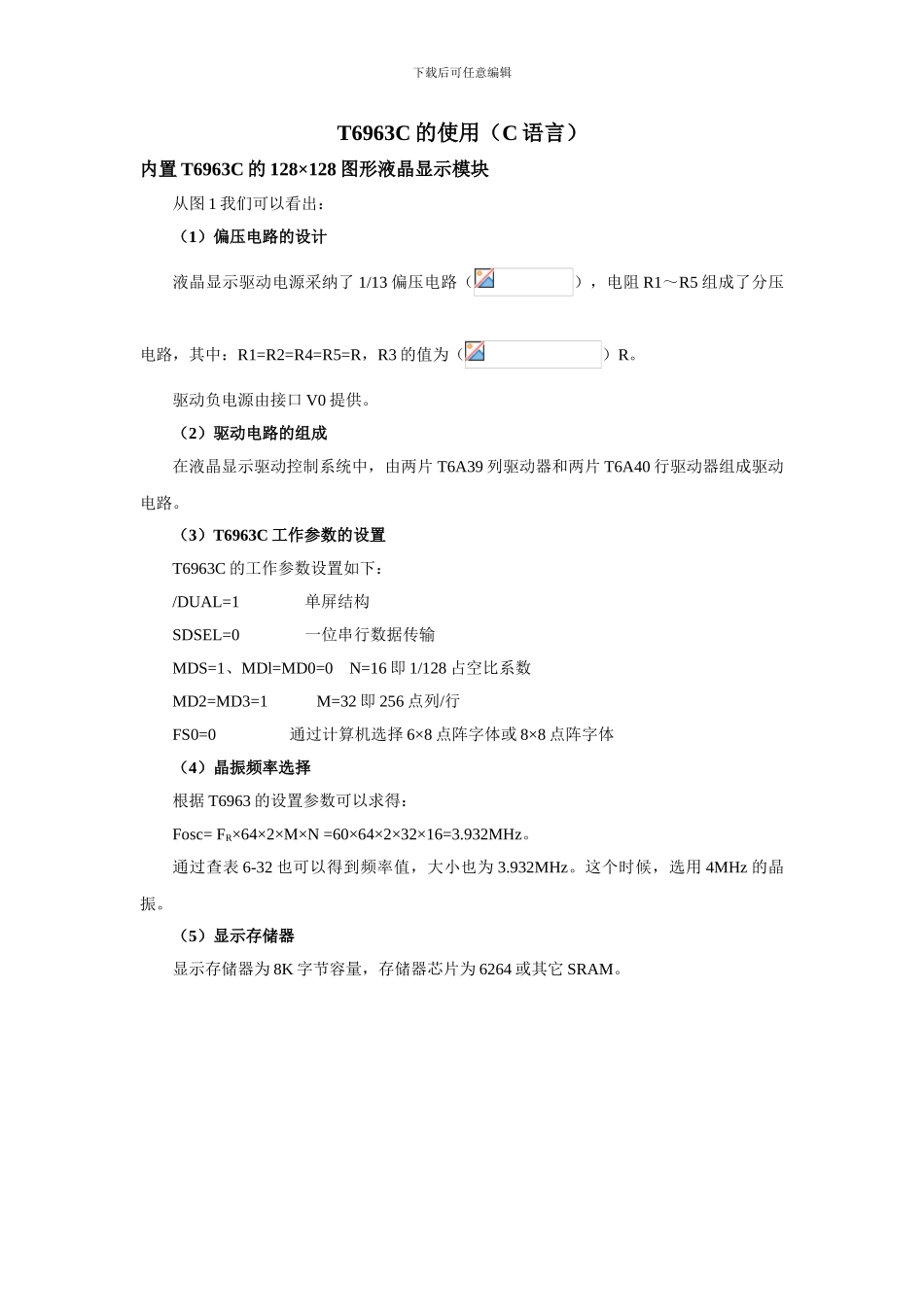

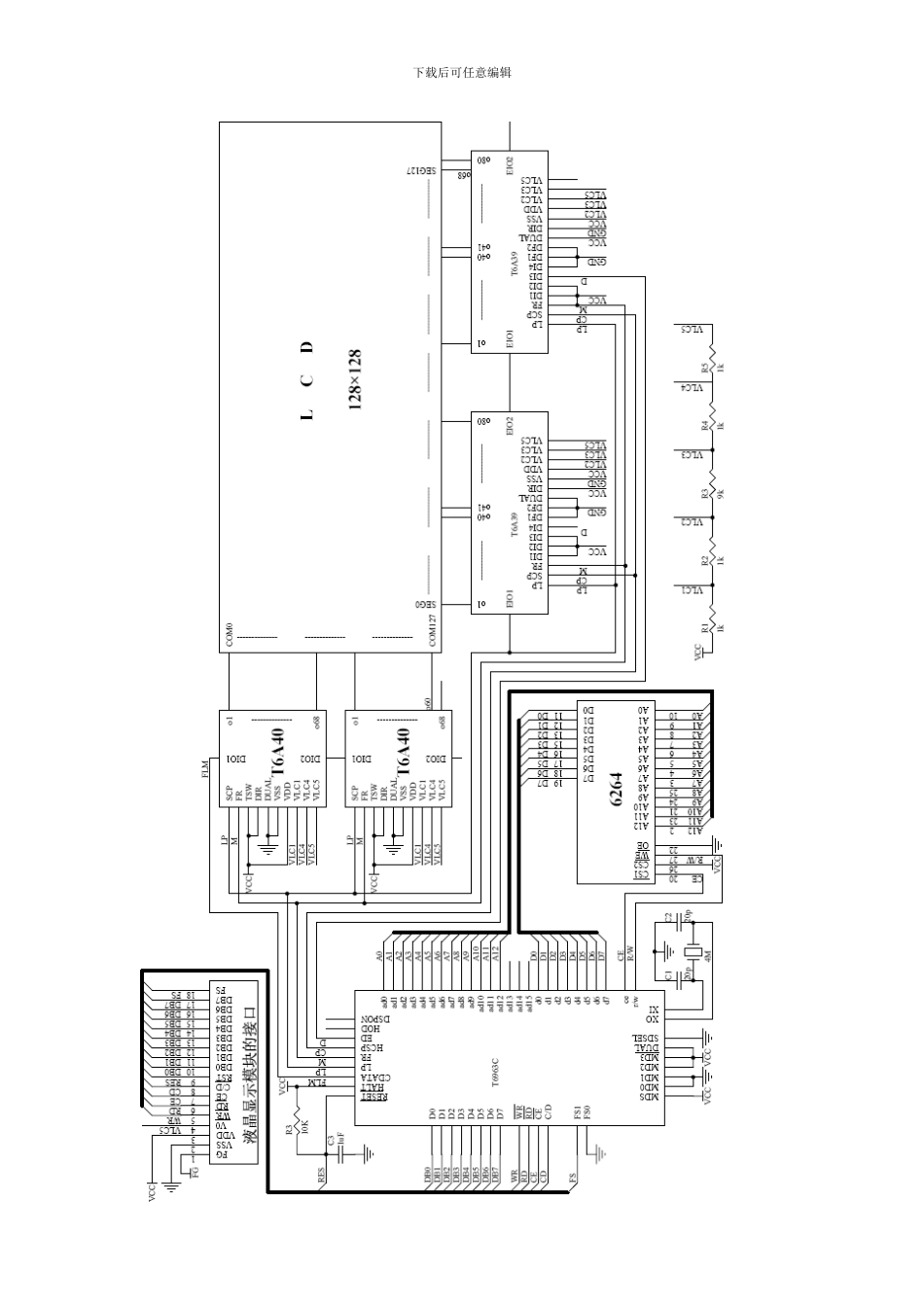

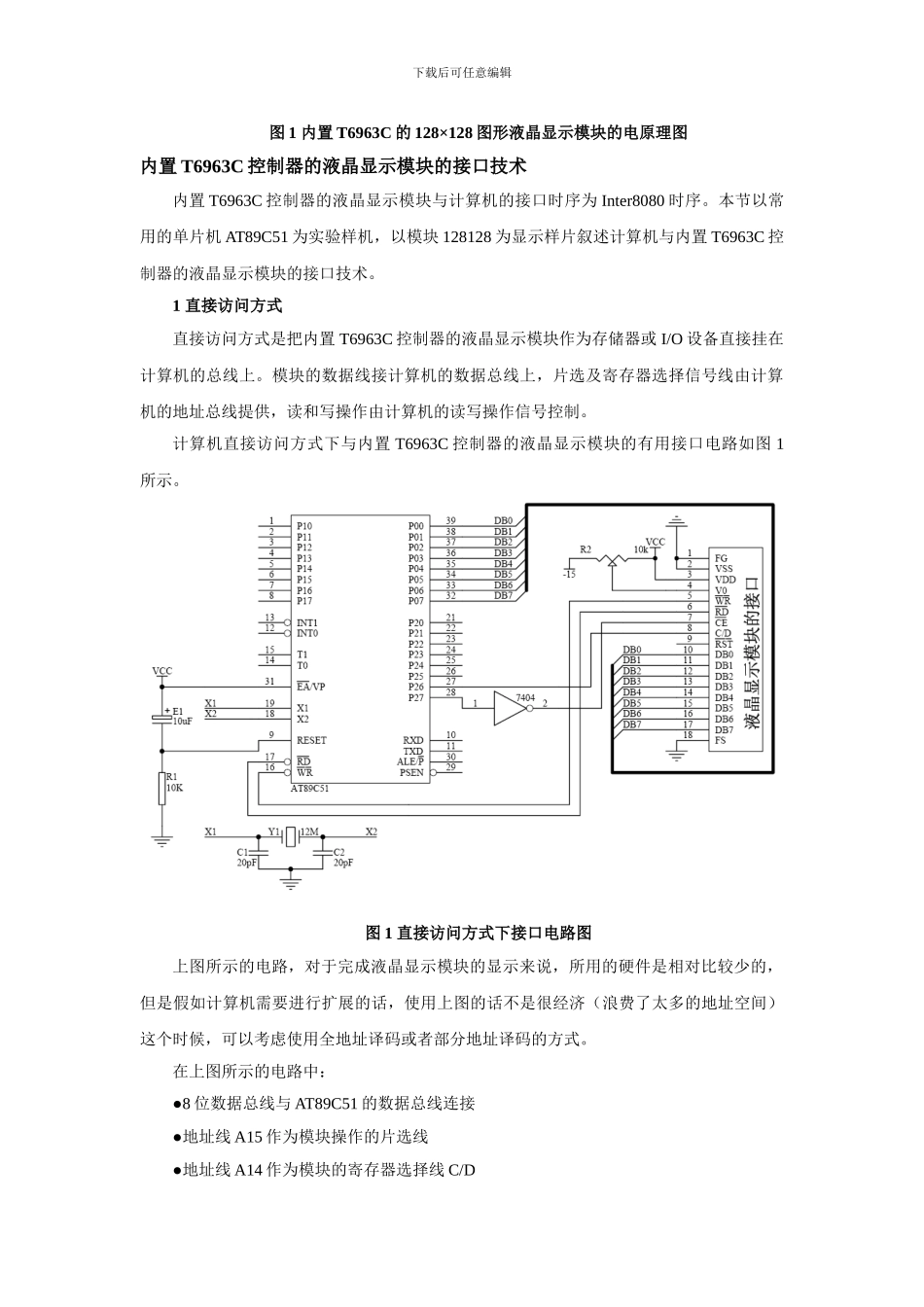

下载后可任意编辑T6963C 的使用（C 语言）内置 T6963C 的 128×128 图形液晶显示模块从图 1 我们可以看出：（1）偏压电路的设计液晶显示驱动电源采纳了 1/13 偏压电路（），电阻 R1～R5 组成了分压电路，其中：R1=R2=R4=R5=R，R3 的值为（）R。驱动负电源由接口 V0 提供。（2）驱动电路的组成在液晶显示驱动控制系统中，由两片 T6A39 列驱动器和两片 T6A40 行驱动器组成驱动电路。（3）T6963C 工作参数的设置T6963C 的工作参数设置如下：/DUAL=1 单屏结构SDSEL=0 一位串行数据传输MDS=1、MDl=MD0=0 N=16 即 1/128 占空比系数MD2=MD3=1 M=32 即 256 点列/行FS0=0 通过计算机选择 6×8 点阵字体或 8×8 点阵字体（4）晶振频率选择根据 T6963 的设置参数可以求得：Fosc= FR×64×2×M×N =60×64×2×32×16=3.932MHz。通过查表 6-32 也可以得到频率值，大小也为 3.932MHz。这个时候，选用 4MHz 的晶振。（5）显示存储器显示存储器为 8K 字节容量，存储器芯片为 6264 或其它 SRAM。下载后可任意编辑下载后可任意编辑图 1 内置 T6963C 的 128×128 图形液晶显示模块的电原理图内置 T6963C 控制器的液晶显示模块的接口技术内置 T6963C 控制器的液晶显示模块与计算机的接口时序为 Inter8080 时序。本节以常用的单片机 AT89C51 为实验样机，以模块 128128 为显示样片叙述计算机与内置 T6963C 控制器的液晶显示模块的接口技术。1 直接访问方式直接访问方式是把内置 T6963C 控制器的液晶显示模块作为存储器或 I/O 设备直接挂在计算机的总线上。模块的数据线接计算机的数据总线上，片选及寄存器选择信号线由计算机的地址总线提供，读和写操作由计算机的读写操作信号控制。计算机直接访问方式下与内置 T6963C 控制器的液晶显示模块的有用接口电路如图 1所示。图 1 直接访问方式下接口电路图上图所示的电路，对于完成液晶显示模块的显示来说，所用的硬件是相对比较少的，但是假如计算机需要进行扩展的话，使用上图的话不是很经济（浪费了太多的地址空间）这个时候，可以考虑使用全地址译码或者部分地址译码的方式。在上图所示的电路中：●8 位数据总线与 AT89C51 的数据总线连接●地址线 A15 作为模块操作的片选线●地址线 A14 作为模块的寄存器选择线 C/D下载后可任意编辑这样就确定了 AT89C51 操作字符型液晶显示模块的唯一地址选择。图中的电位器为 V0 提供了可...
