信令跟踪基础

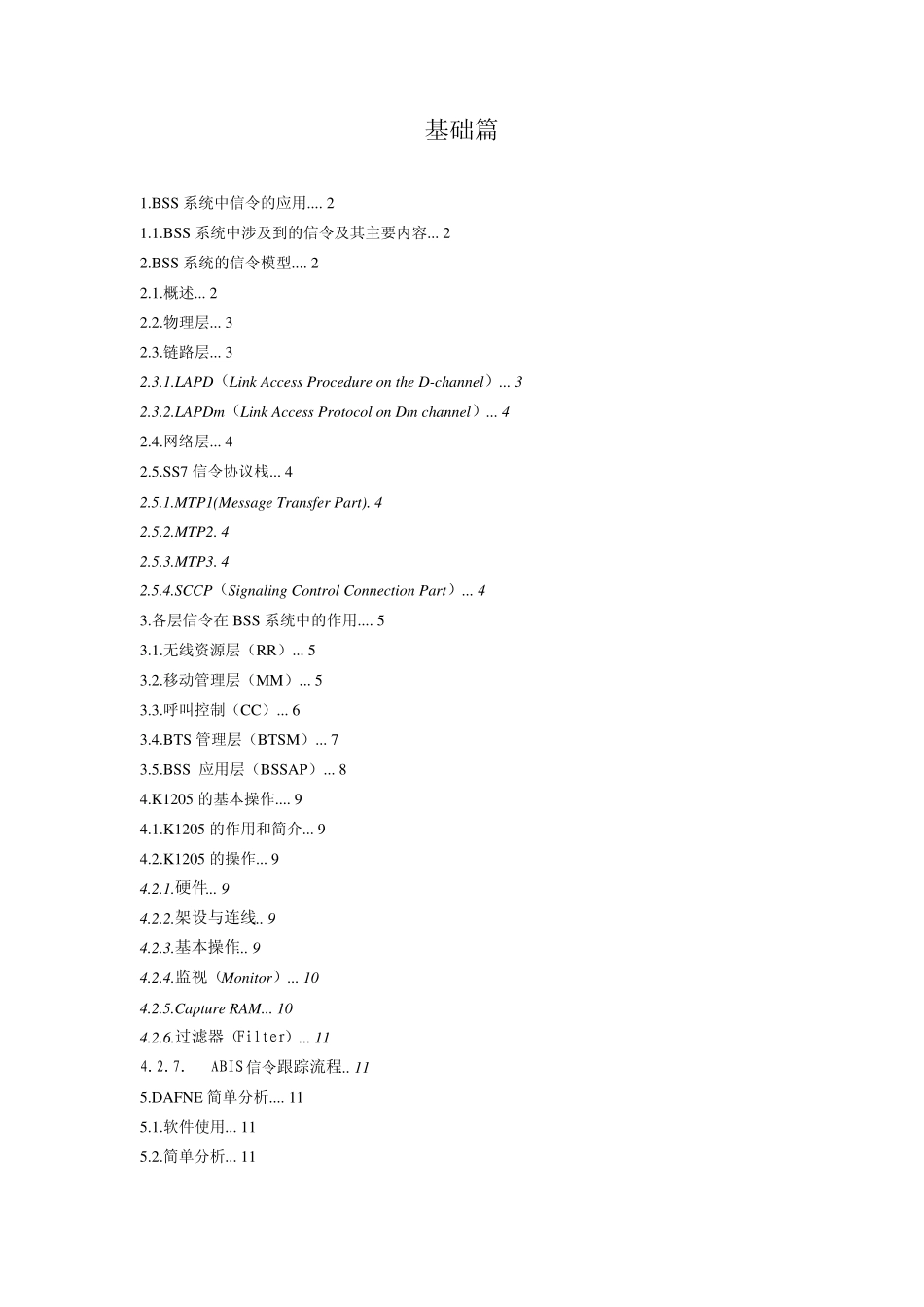

基础篇 1.BSS 系统中信令的应用.... 2 1.1.BSS 系统中涉及到的信令及其主要内容... 2 2.BSS 系统的信令模型.... 2 2.1.概述... 2 2.2.物理层... 3 2.3.链路层... 3 2.3.1.LAPD（Link Access Procedu re on the D-channel）... 3 2.3.2.LAPDm（Link Access Protocol on Dm channel）... 4 2.4.网络层... 4 2.5.SS7 信令协议栈... 4 2.5.1.MTP1(Message Transfer Part). 4 2.5.2.MTP2. 4 2.5.3.MTP3. 4 2.5.4.SCCP（Signaling Control Connection Part）... 4 3.各层信令在BSS 系统中的作用.... 5 3.1.无线资源层（RR）... 5 3.2.移动管理层（MM）... 5 3.3.呼叫控制（CC）... 6 3.4.BTS 管理层（BTSM）... 7 3.5.BSS 应用层（BSSAP）... 8 4.K1205 的基本操作.... 9 4.1.K1205 的作用和简介... 9 4.2.K1205 的操作... 9 4.2.1.硬件... 9 4.2.2.架设与连线... 9 4.2.3.基本操作... 9 4.2.4.监视（Monitor）... 10 4.2.5.Captu re RAM... 10 4.2.6.过滤器（Filter）... 11 4.2.7. ABIS 信令跟踪流程... 11 5.DAFNE 简单分析.... 11 5.1.软件使用... 11 5.2.简单分析... 11 5.3.案例分析... 12 6.附录.... 12 1.BSS 系统中信令的应用 1.1.BSS 系统中涉及到的信令及其主要内容七号信令（NO.7）：在MSC 和BSC之间传送； D 信道的链路接入规程（LAPD）：在BSC 和BTS 之间传送； Dm 信道的链路接入规程（LAPDm ）：在BTS 和MS 之间传送。 图 1 BSS 系统中的信令应用 2.BSS 系统的信令模型 2.1.概述 在GSM 移动通信系统中，BSS 系统的信令模型采用了一般的OSI 七层协议中的低三层协议，从低到高依次包括： 第一层（L1）：物理层 第二层（L2）：链路层 第三层（L3）：网络层 图 2 BSS 系统信令模型 LAP_Dm ：Dm 信道的链路接入规程 RR：无线资源管理 CM：通信管理 SMS：短消息管理 SS：补充业务管理 CC：呼叫管理 MM：移动管理 LAPD：D 信道的链路接入规程 BTSM：BTS 管理部分 MTP：消息传送部分 SCCP：信令连接和控制部分 BSSMAP：BSS 管理应用部分 DTAP：直接传递应用部分 2.2.物理层 物理层主要负责物理数据单元的无错传送。在物理层上，定义了传输路径上的电气特性。 在一般系统中， BTS 与MS 之间的Um 接口的物理层采用无线路径，在BTS 与BSC 之间的Abis接口的物理层采用在不...
