信号与系统实验报告(4个)

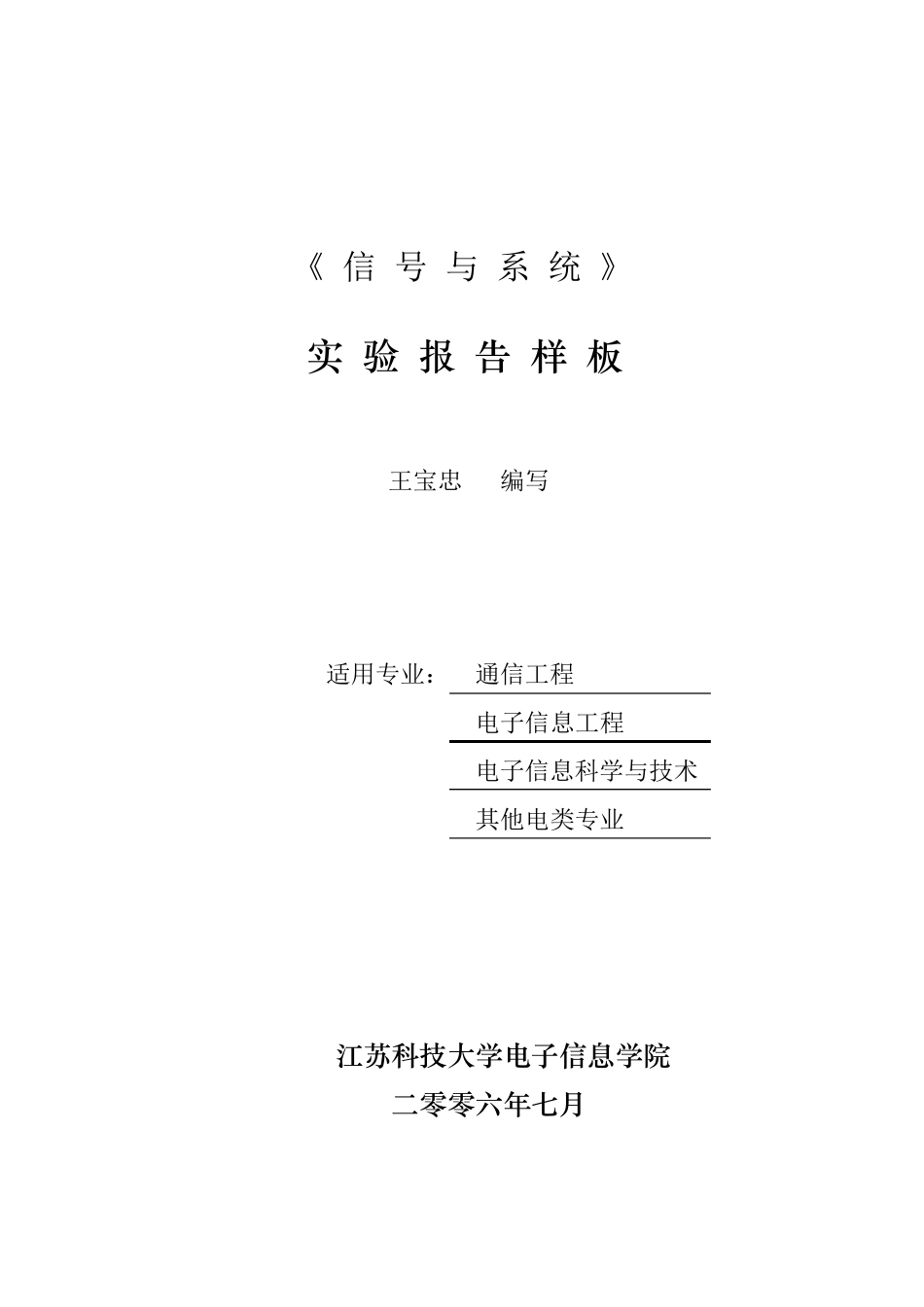

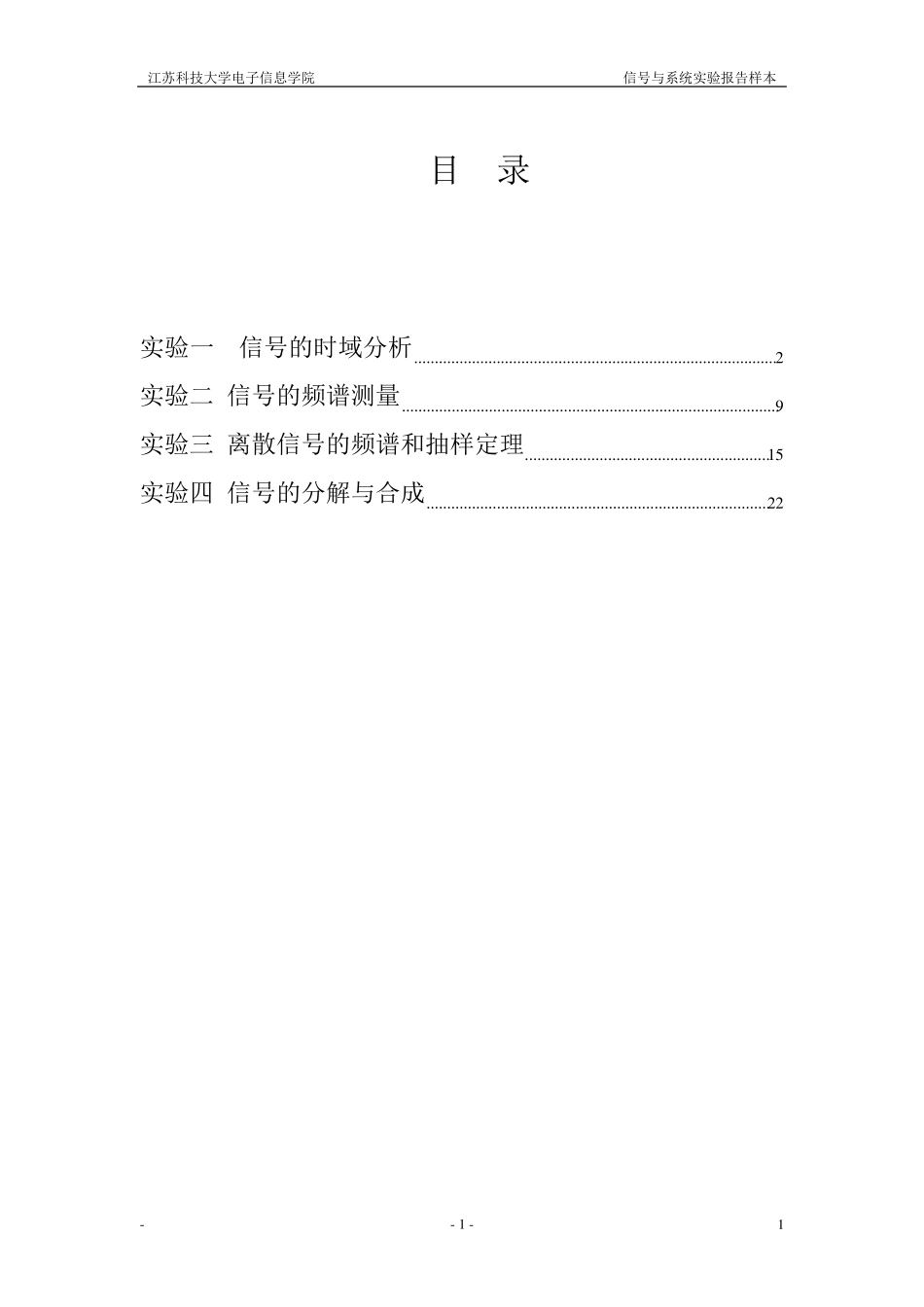

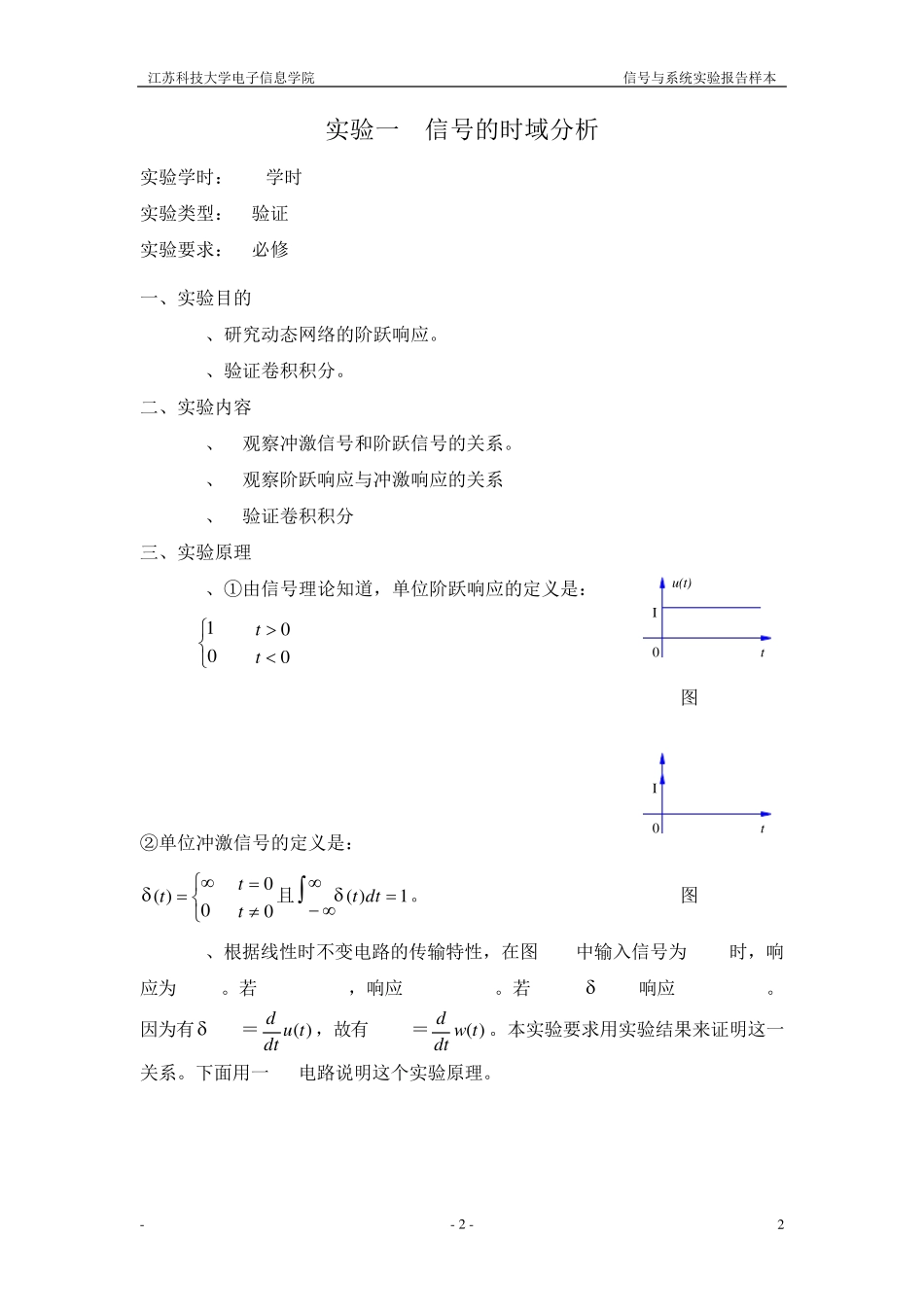

《 信 号 与 系 统 》 实 验 报 告 样 板 王宝忠 编写 适用专业： 通信工程 电子信息工程 电子信息科学与技术 其他电类专业 江苏科技大学电子信息学院 二零零六年七月 江苏科技大学电子信息学院 信号与系统实验报告样本 - - 1 - 1 目 录 实验一 信号的时域分析 ........................................................................................ 2 实验二 信号的频谱测量 ........................................................................................... 9 实验三 离散信号的频谱和抽样定理........................................................... 1 5 实验四 信号的分解与合成 ................................................................................... 2 2 江苏科技大学电子信息学院 信号与系统实验报告样本 - - 2 - 2 u(t)It0It0实验一 信号的时域分析 实验学时： 2学时 实验类型： 验证 实验要求： 必修 一、实验目的 1、研究动态网络的阶跃响应。 2、验证卷积积分。 二、实验内容 1、 观察冲激信号和阶跃信号的关系。 2、 观察阶跃响应与冲激响应的关系 3、 验证卷积积分 三、实验原理 1、①由信号理论知道，单位阶跃响应的定义是： u(t)= 01 00tt 图 1-1 ②单位冲激信号的定义是：  0)(t 00tt且1)(dtt。 图 1-2 2、根据线性时不变电路的传输特性，在图 1-3中输入信号为 f(t)时，响应为 g(t)。若 f(t)=u(t)，响应g(t)=w(t)。若 f(t)= (t),响应g(t)=h(t)。因为有 (t)＝)(tudtd，故有 h(t)＝)(twdtd。本实验要求用实验结果来证明这一关系。下面用一RC电路说明这个实验原理。 江苏科技大学电子信息学院 信号与系统实验报告样本 - - 3 - 3 线性系统 f(t) g（t） 图1－3 图1－4 在图1-4简单RC电路中，施加脉冲信号作为激励，设脉冲有足够大的幅度Vm和非常窄的宽度，则电容上的充电近似地为： )(0Vc＝Cq)(0 ＝RCVm1，当信号结束以后，C通过R放电，电容上的电压为：)(tVC＝eVRCtmCR，当Vm很大很大， 很小很小，并且Vm 1，)(tVC就近似为冲激响应h(t)=eRCtCR1；若在RC电路上施加单位阶跃信号作为激励，则其响应为w(t)=1－eRCt ；比较h(t)和w(t)可知它们满足下列关系： w(t)=dttht)(=tRC1 ...
