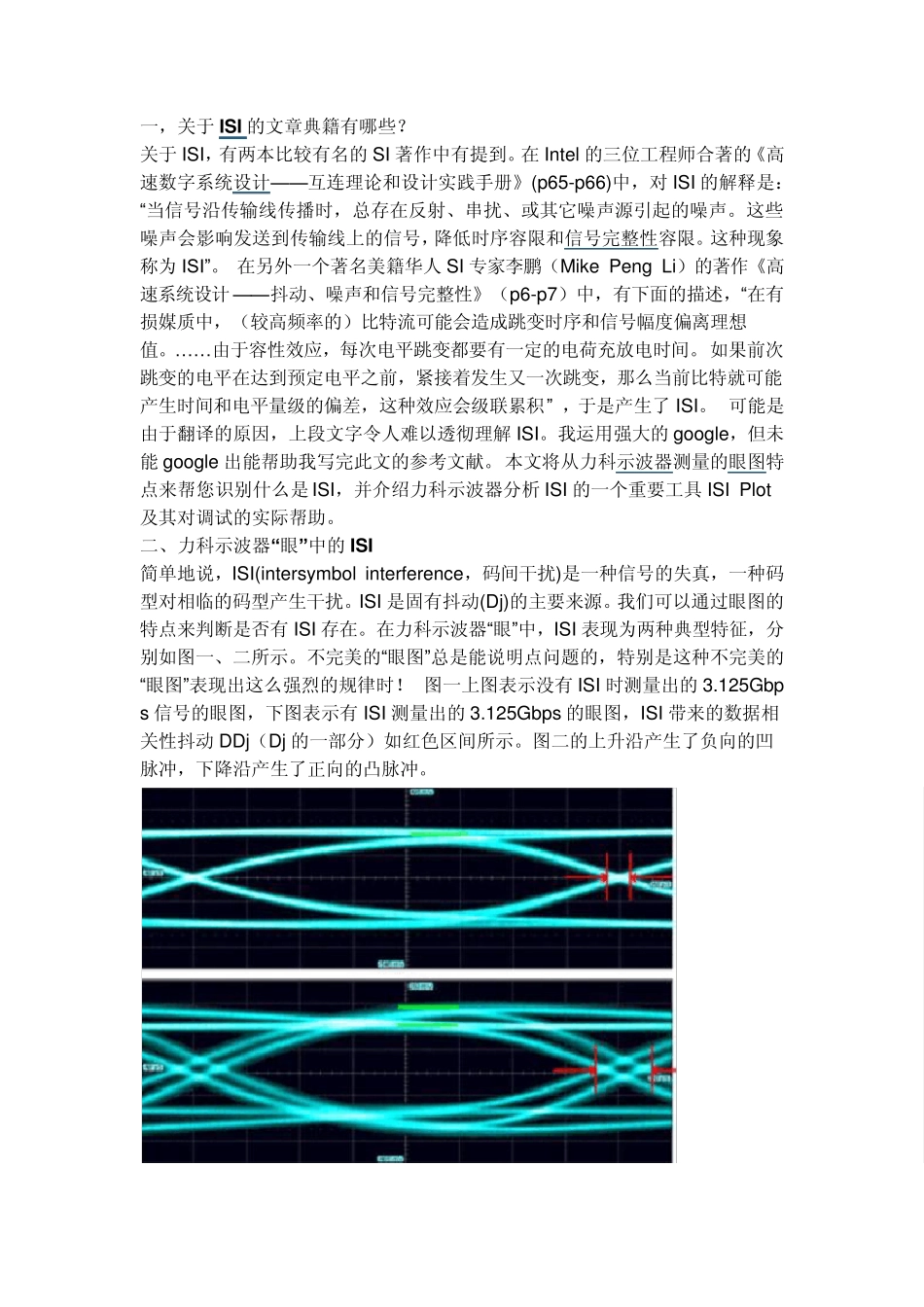

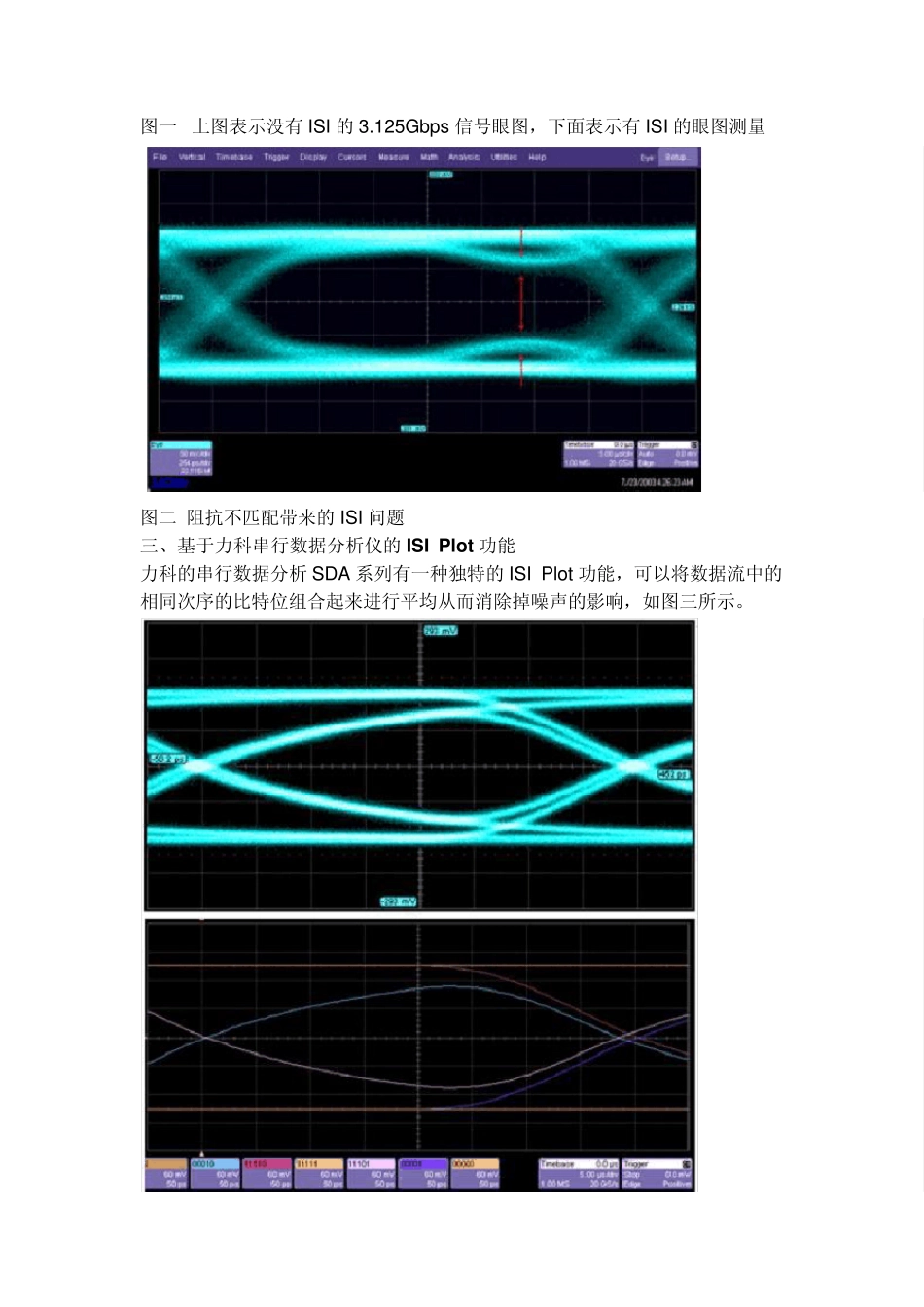

一,关于IS I 的文章典籍有哪些? 关于ISI,有两本比较有名的SI 著作中有提到。在Intel 的三位工程师合著的《高速数字系统设计——互连理论和设计实践手册》(p65-p66)中,对ISI 的解释是:“当信号沿传输线传播时,总存在反射、串扰、或其它噪声源引起的噪声。这些噪声会影响发送到传输线上的信号,降低时序容限和信号完整性容限。这种现象称为 ISI”。 在另外一个著名美籍华人 SI 专家李鹏(Mike Peng Li)的著作《高速系统设计——抖动、噪声和信号完整性》(p6-p7)中,有下面的描述,“在有损媒质中,(较高频率的)比特流可能会造成跳变时序和信号幅度偏离理想值。… … 由于容性效应,每次电平跳变都要有一定的电荷充放电时间。如果前次跳变的电平在达到预定电平之前,紧接着发生又一次跳变,那么当前比特就可能产生时间和电平量级的偏差,这种效应会级联累积” ,于是产生了 ISI。 可能是由于翻译的原因,上段文字令人难以透彻理解ISI。我运用强大的google,但未能 google 出能帮助我写完此文的参考文献。 本文将从力科示波器测量的眼图特点来帮您识别什么是ISI,并介绍力科示波器分析 ISI 的一个重要工具 ISI Plot及其对调试的实际帮助。 二、力科示波器“眼”中的IS I 简单地说,ISI(intersy mbol interference,码间干扰)是一种信号的失真,一种码型对相临的码型产生干扰。ISI 是固有抖动(Dj)的主要来源。我们可以通过眼图的特点来判断是否有ISI 存在。在力科示波器“眼”中,ISI 表现为两种典型特征,分别如图一、二所示。不完美的“眼图”总是能说明点问题的,特别是这种不完美的“眼图”表现出这么强烈的规律时! 图一上图表示没有ISI 时测量出的3.125Gbps 信号的眼图,下图表示有ISI 测量出的3.125Gbps 的眼图,ISI 带来的数据相关性抖动 DDj(Dj 的一部分)如红色区间所示。图二的上升沿产生了负向的凹脉冲,下降沿产生了正向的凸脉冲。 图一 上图表示没有ISI 的3.125Gbps 信号眼图,下面表示有ISI 的眼图测量 图二 阻抗不匹配带来的ISI 问题 三、基于力科串行数据分析仪的ISI Plot功能 力科的串行数据分析 SDA 系列有一种独特的ISI Plot功能,可以将数据流中的相同次序的比特位组合起来进行平均从而消除掉噪声的影响,如图三所示。 图三 ISI Plot ISI Plot是力科的一种专利方法,该方法利用历史上捕获到的波形的很多比特位来确定对某一给定的比特位的跳变沿的影响。用...
