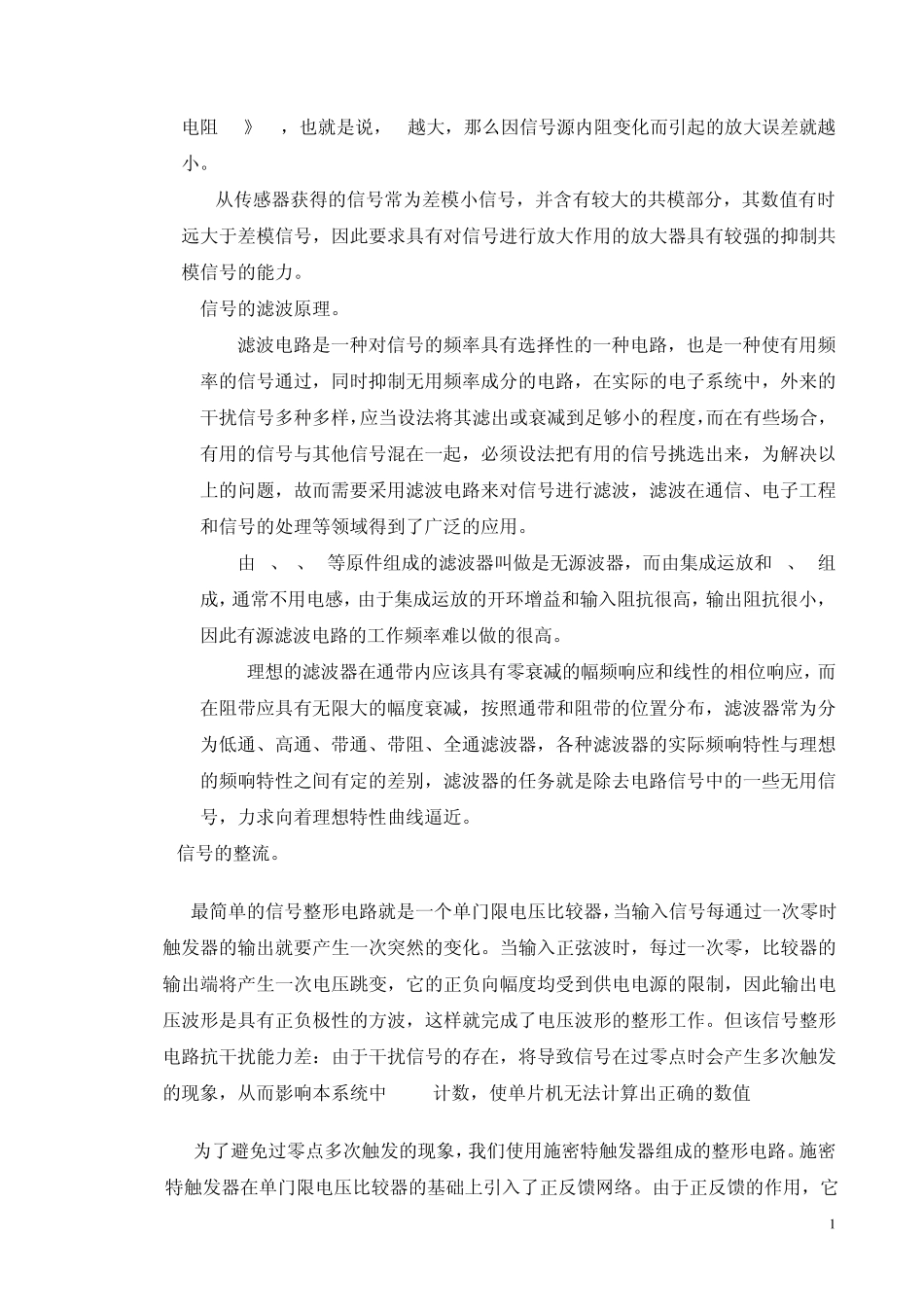

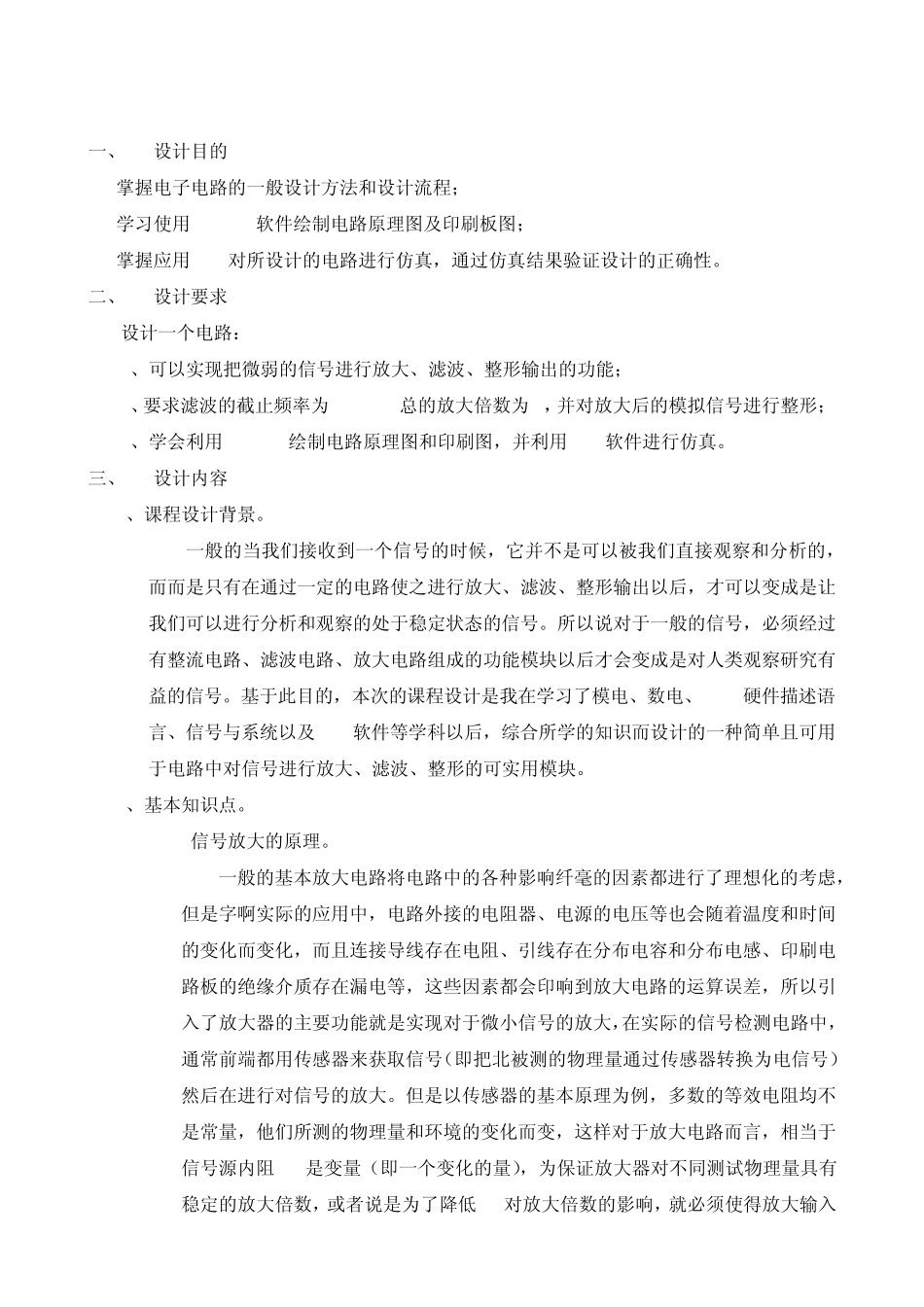

一、 设计目的 1. 掌握电子电路的一般设计方法和设计流程； 2. 学习使用 PROTEL软件绘制电路原理图及印刷板图； 3. 掌握应用 EWB对所设计的电路进行仿真，通过仿真结果验证设计的正确性。 二、 设计要求 设计一个电路： 1、可以实现把微弱的信号进行放大、滤波、整形输出的功能； 2、要求滤波的截止频率为 F=1KHZ,总的放大倍数为 4，并对放大后的模拟信号进行整形； 3、学会利用 PROTEL绘制电路原理图和印刷图，并利用 EWB软件进行仿真。 三、 设计内容 1、课程设计背景。 一般的当我们接收到一个信号的时候，它并不是可以被我们直接观察和分析的，而而是只有在通过一定的电路使之进行放大、滤波、整形输出以后，才可以变成是让我们可以进行分析和观察的处于稳定状态的信号。所以说对于一般的信号，必须经过有整流电路、滤波电路、放大电路组成的功能模块以后才会变成是对人类观察研究有益的信号。基于此目的，本次的课程设计是我在学习了模电、数电、VHDL硬件描述语言、信号与系统以及 EWB软件等学科以后，综合所学的知识而设计的一种简单且可用于电路中对信号进行放大、滤波、整形的可实用模块。 2、基本知识点。 2.0 信号放大的原理。 一般的基本放大电路将电路中的各种影响纤毫的因素都进行了理想化的考虑，但是字啊实际的应用中，电路外接的电阻器、电源的电压等也会随着温度和时间的变化而变化，而且连接导线存在电阻、引线存在分布电容和分布电感、印刷电路板的绝缘介质存在漏电等，这些因素都会印响到放大电路的运算误差，所以引入了放大器的主要功能就是实现对于微小信号的放大，在实际的信号检测电路中，通常前端都用传感器来获取信号（即把北被测的物理量通过传感器转换为电信号）然后在进行对信号的放大。但是以传感器的基本原理为例，多数的等效电阻均不是常量，他们所测的物理量和环境的变化而变，这样对于放大电路而言，相当于信号源内阻 Rs是变量（即一个变化的量），为保证放大器对不同测试物理量具有稳定的放大倍数，或者说是为了降低 Rs对放大倍数的影响，就必须使得放大输入 1 电阻 R 》Rs，也就是说，R越大，那么因信号源内阻变化而引起的放大误差就越小。 从传感器获得的信号常为差模小信号，并含有较大的共模部分，其数值有时远大于差模信号，因此要求具有对信号进行放大作用的放大器具有较强的抑制共模信号的能力。 2.1 信号的滤波原理。 滤波电路是一种对信号的频率具有选择性的一...
