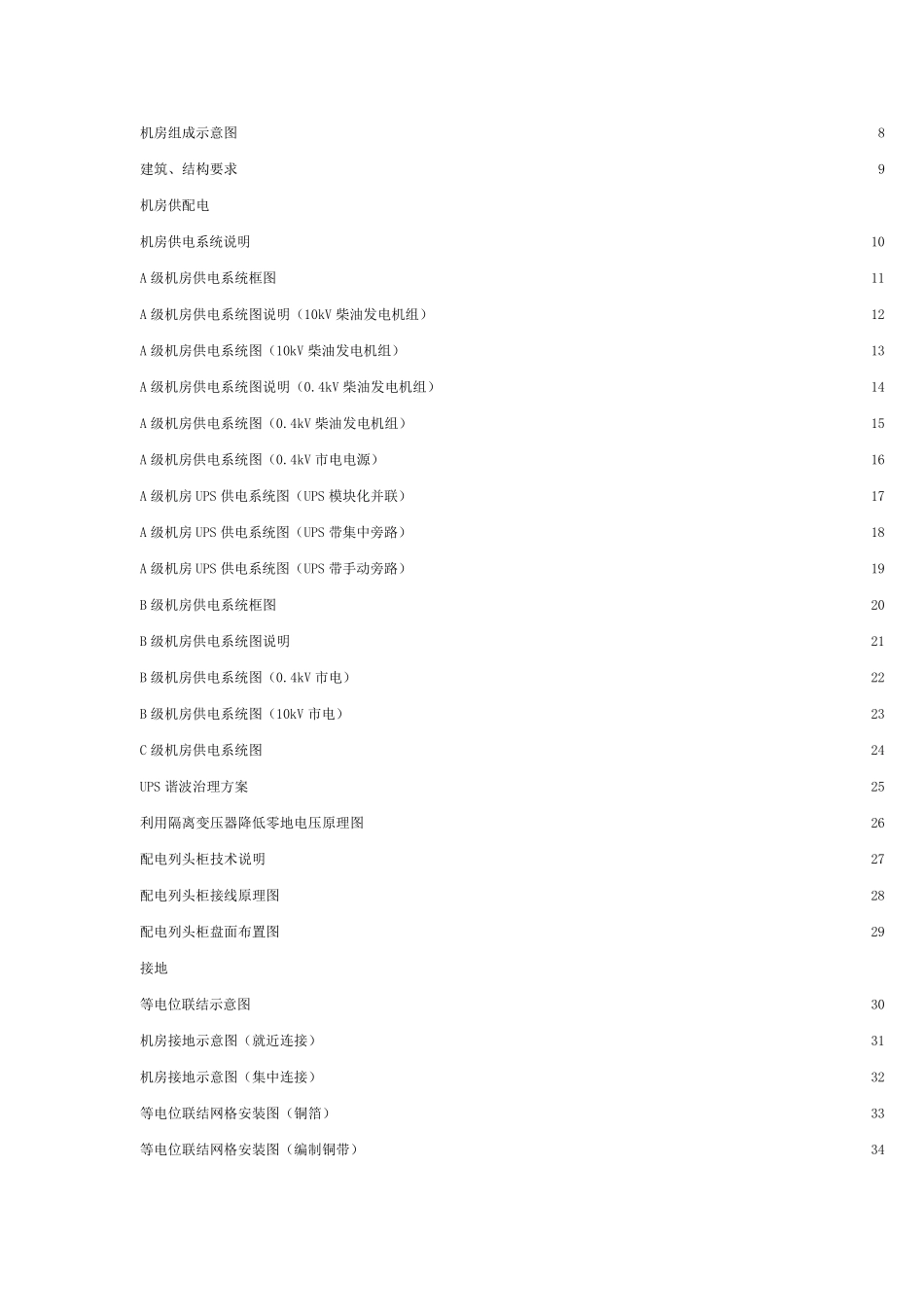

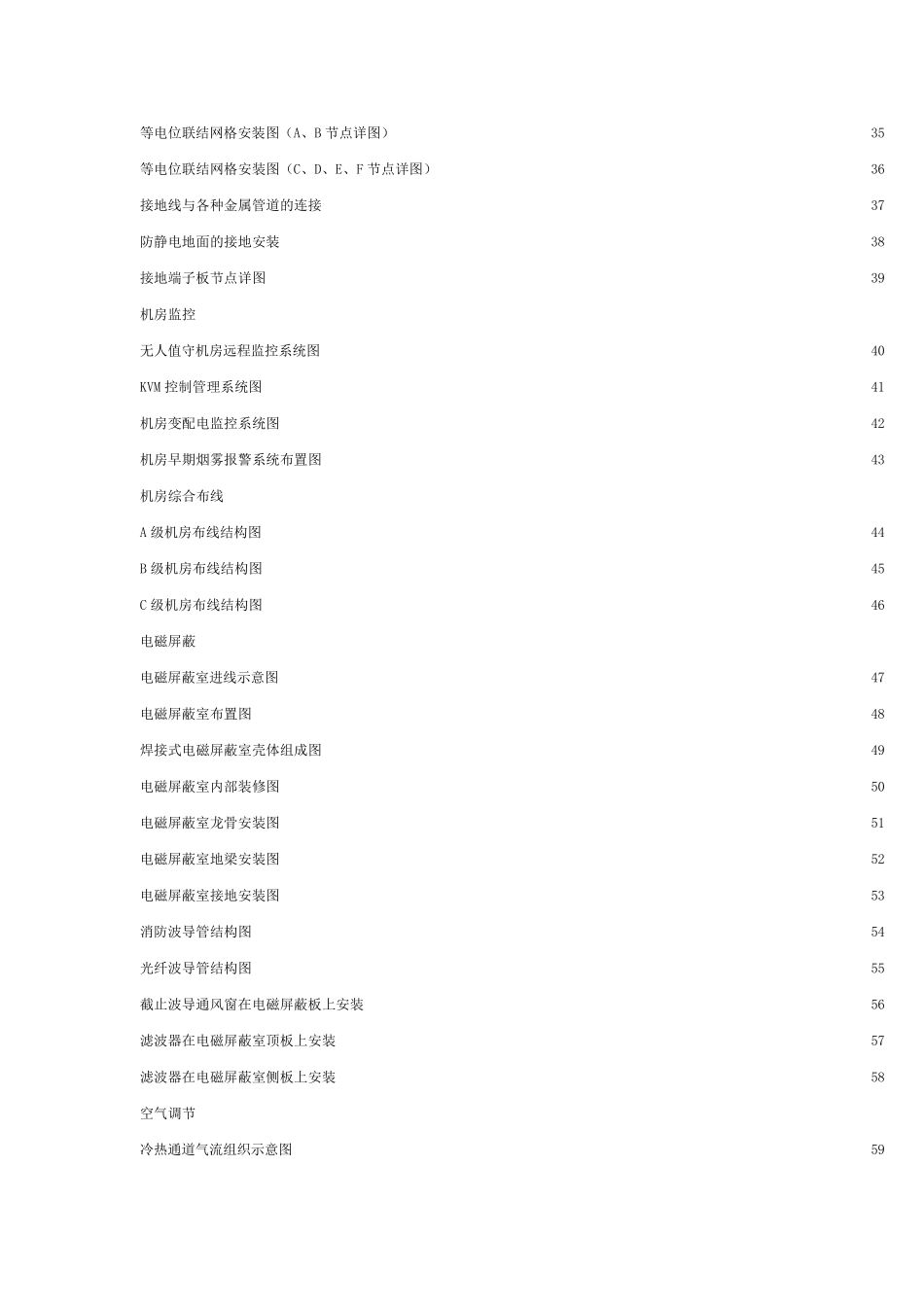

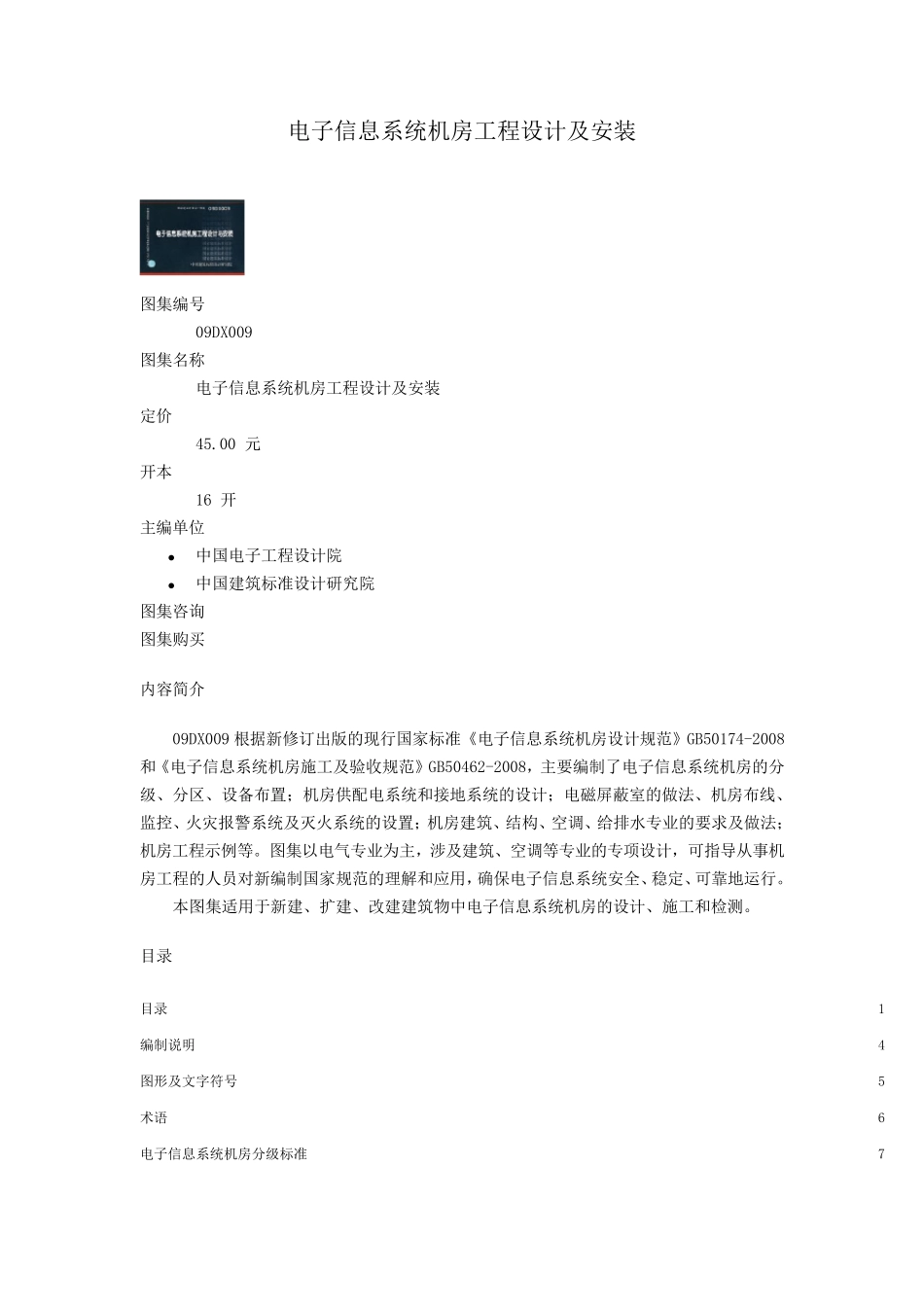

电子信息系统机房工程设计及安装 图集编号 09DX009 图集名称 电子信息系统机房工程设计及安装 定价 45.00 元 开本 16 开 主编单位 • 中国电子工程设计院 • 中国建筑标准设计研究院 图集咨询 图集购买 内容简介 09DX009 根据新修订出版的现行国家标准《电子信息系统机房设计规范》GB50174-2008和《电子信息系统机房施工及验收规范》GB50462-2008，主要编制了电子信息系统机房的分级、分区、设备布置；机房供配电系统和接地系统的设计；电磁屏蔽室的做法、机房布线、监控、火灾报警系统及灭火系统的设置；机房建筑、结构、空调、给排水专业的要求及做法；机房工程示例等。图集以电气专业为主，涉及建筑、空调等专业的专项设计，可指导从事机房工程的人员对新编制国家规范的理解和应用，确保电子信息系统安全、稳定、可靠地运行。 本图集适用于新建、扩建、改建建筑物中电子信息系统机房的设计、施工和检测。 目录 目录 1 编制说明 4 图形及文字符号 5 术语 6 电子信息系统机房分级标准 7 机房组成示意图 8 建筑、结构要求 9 机房供配电 机房供电系统说明 10 A 级机房供电系统框图 11 A 级机房供电系统图说明（10kV 柴油发电机组） 12 A 级机房供电系统图（10kV 柴油发电机组） 13 A 级机房供电系统图说明（0.4kV 柴油发电机组） 14 A 级机房供电系统图（0.4kV 柴油发电机组） 15 A 级机房供电系统图（0.4kV 市电电源） 16 A 级机房UPS 供电系统图（UPS 模块化并联） 17 A 级机房UPS 供电系统图（UPS 带集中旁路） 18 A 级机房UPS 供电系统图（UPS 带手动旁路） 19 B 级机房供电系统框图 20 B 级机房供电系统图说明 21 B 级机房供电系统图（0.4kV 市电） 22 B 级机房供电系统图（10kV 市电） 23 C 级机房供电系统图 24 UPS 谐波治理方案 25 利用隔离变压器降低零地电压原理图 26 配电列头柜技术说明 27 配电列头柜接线原理图 28 配电列头柜盘面布置图 29 接地 等电位联结示意图 30 机房接地示意图（就近连接） 31 机房接地示意图（集中连接） 32 等电位联结网格安装图（铜箔） 33 等电位联结网格安装图（编制铜带） 34 等电位联结网格安装图（A、B 节点详图） 35 等电位联结网格安装图（C、D、E、F 节点详图） 36 接地线与各种金属管道的连接 37 防静电地面的接地安装 38 接地端子板节点详图 39 机房监控 无人...
