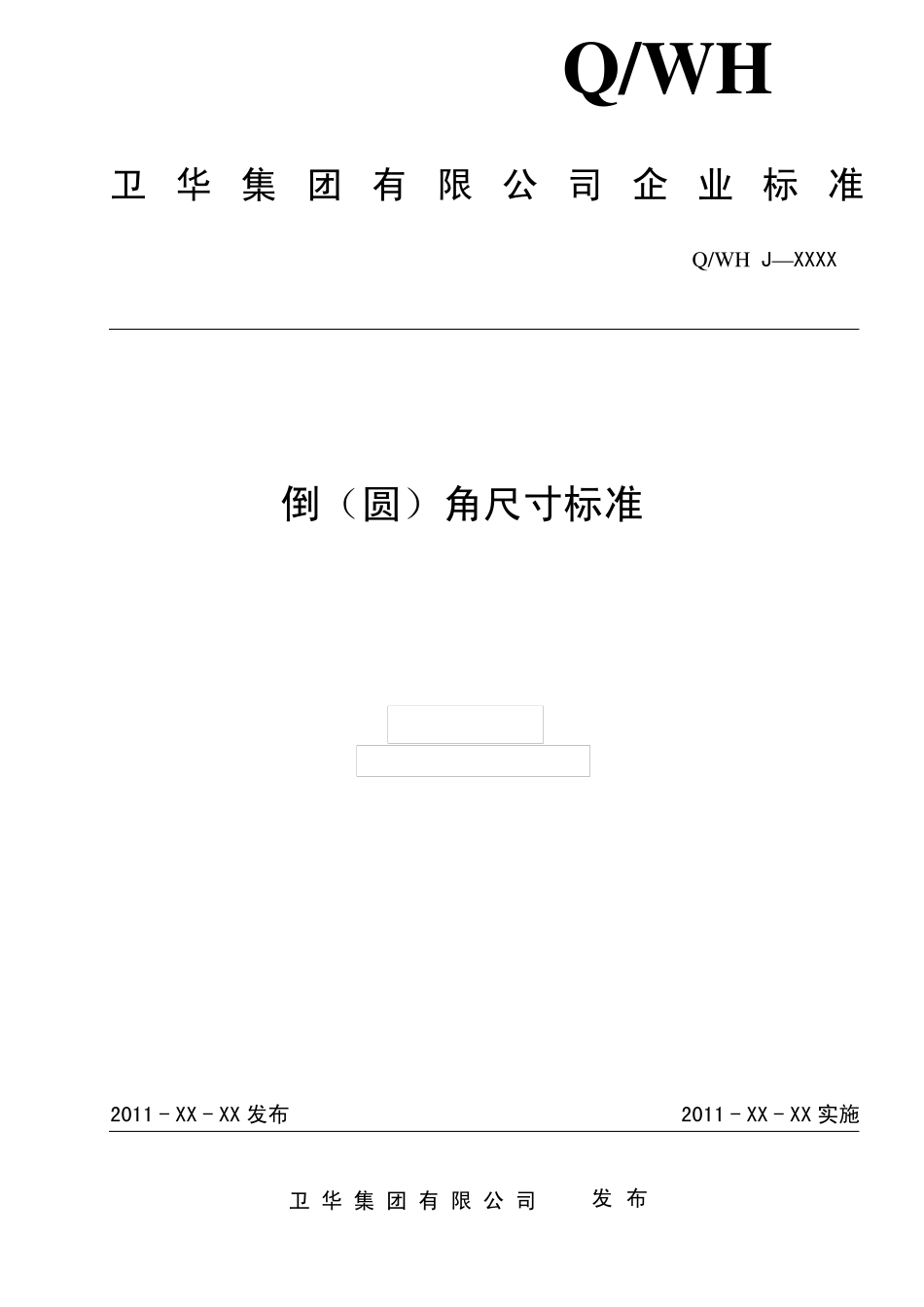

Q/W H 卫华集团有限公司企业标准 Q/WH J—XXXX 倒（圆）角尺寸标准 2011 - XX - XX 发布 2011 - XX - XX 实施卫华集团有限公司 发 布 Q/WH J— XXXX 1 前 言 本标准按照GB/T 1.1-2009 给出的规则起草。 本标准由卫华集团有限公司提出。 本标准由卫华集团技术标准化分委员会归口。 本标准主要起草单位：郑州卫华工程机有限公司技术部。 本标准主要起草人：郭莹峰、代富贵 、闫建英。 本标准于 2011 年 月首次发布。 Q/WH J—XXXX 2 倒（圆）角尺寸标准 1 范围 本标准规定了减速机产品齿轮及轴类零件倒（圆）角尺寸的内容。 本标准适用于郑州卫华工程机械有限公司减速机产品设计，其它公司可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T6403.4-1986 零件圆角与倒角 JB/ZQ4238-1997 退刀槽 3 原则 3.1 倒（圆）角尺寸标准主要是针对减速机齿轮及轴类零件的配合部位，过渡圆角和倒角的规范文件，应考虑零部件的装配关系不干涉、加工工艺性好、装配工艺性好、经济合理、安全生产的原则。 3.2 确定倒（圆）角类型及尺寸的依据 产品订货图； 零部件装配关系图； 现有设备及工艺条件； 产品规范性要求。 3.3 本单位新设计及转化的减速机类图纸，应按此标准设计倒角、圆角。 4 主要内容及有关规定 4.1 外 R 和外倒角（GB/T6403.4-1986）见图 1 和表 1 对于外圆以车工序为最终精加工工序的轴类零件及配合件的倒角和圆角可设计为外 R 和外倒角。（应注意相配合件的倒角尺寸不得干涉，常用轴承的圆角最小尺寸见 4.3） Q/WH J—XXXX 3 图1 表1 直径D ≤3 ＞3～6 ＞6～10 ＞10～18 ＞18～30 ＞30～50 ＞50～80 R R1 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.5 2.0 C Cmax (C＜0.58R1) 0.1 0.1 0.2 0.2 0.3 0.4 0.5 0.6 0.8 1.0 直径D ＞80～120 ＞120～180 ＞180～250 ＞250～320 ＞320～400 ＞400～500 ＞500～630 ＞630～800 ＞800～1000 ＞1000～1250 ＞1250～1600 R R1 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25 C Cmax (C＜0.58R1) 1.2 1.2 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 4.2 退刀槽结构（JB/ZQ4238-1997）见表2 对于外圆以...
