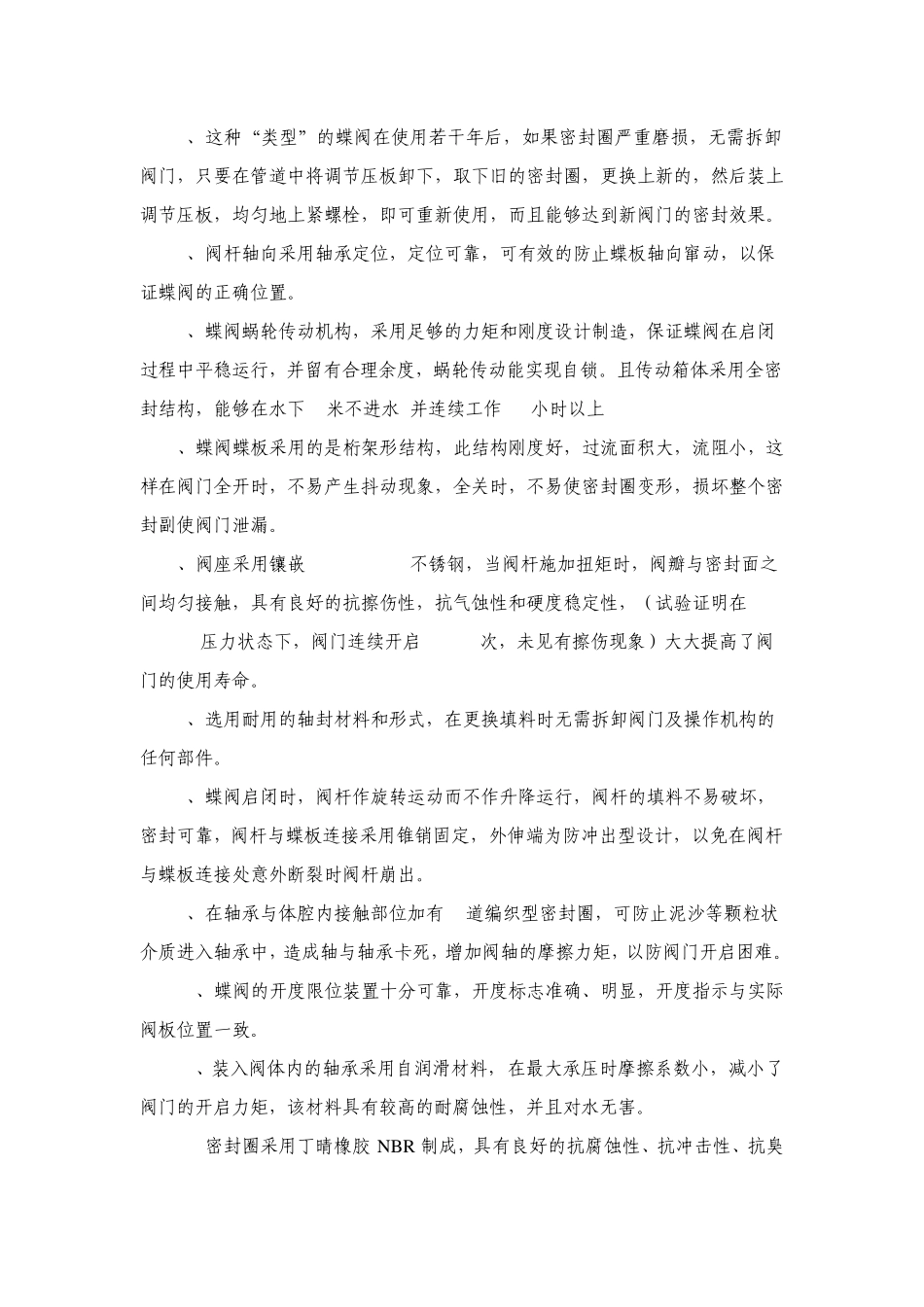

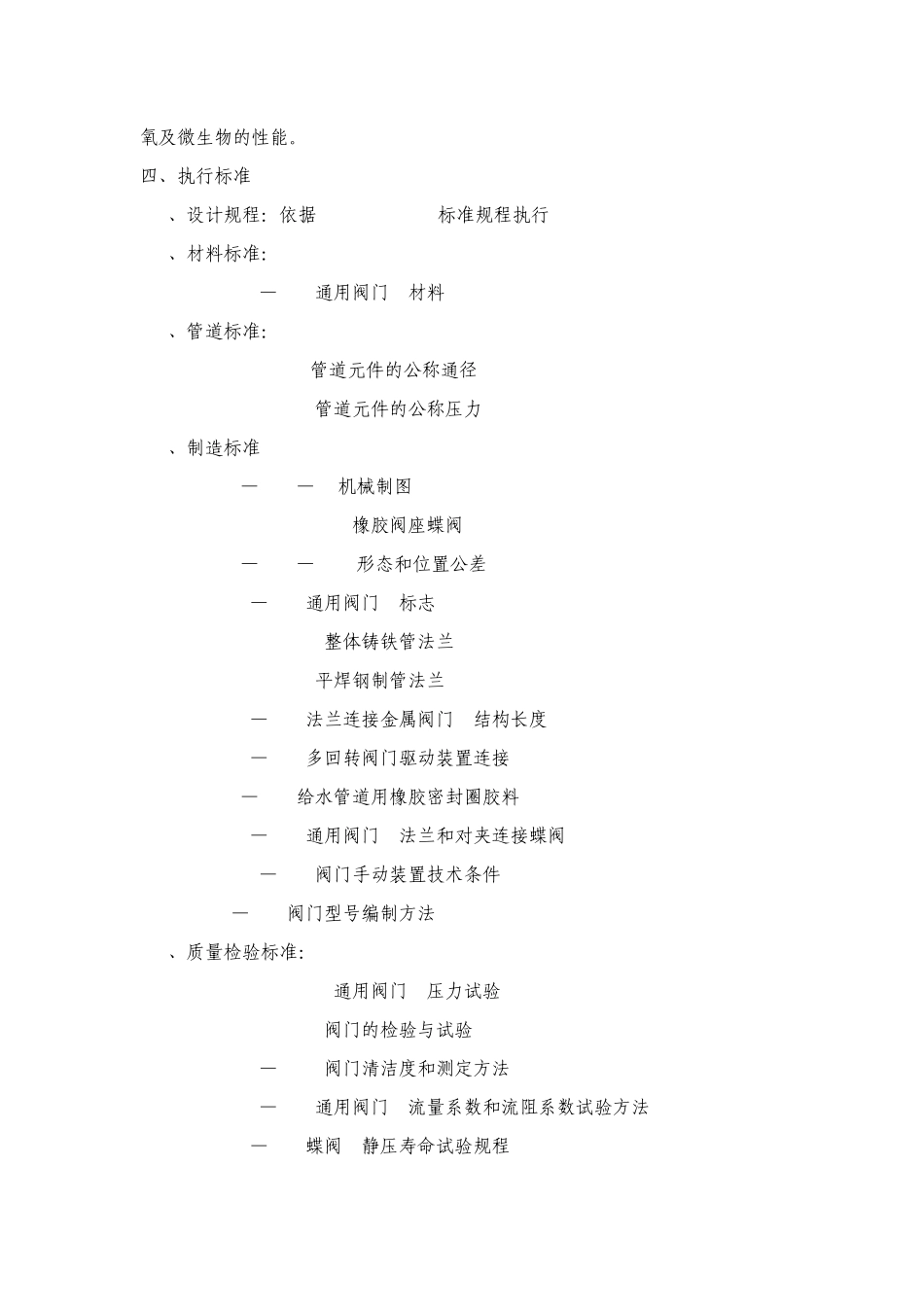

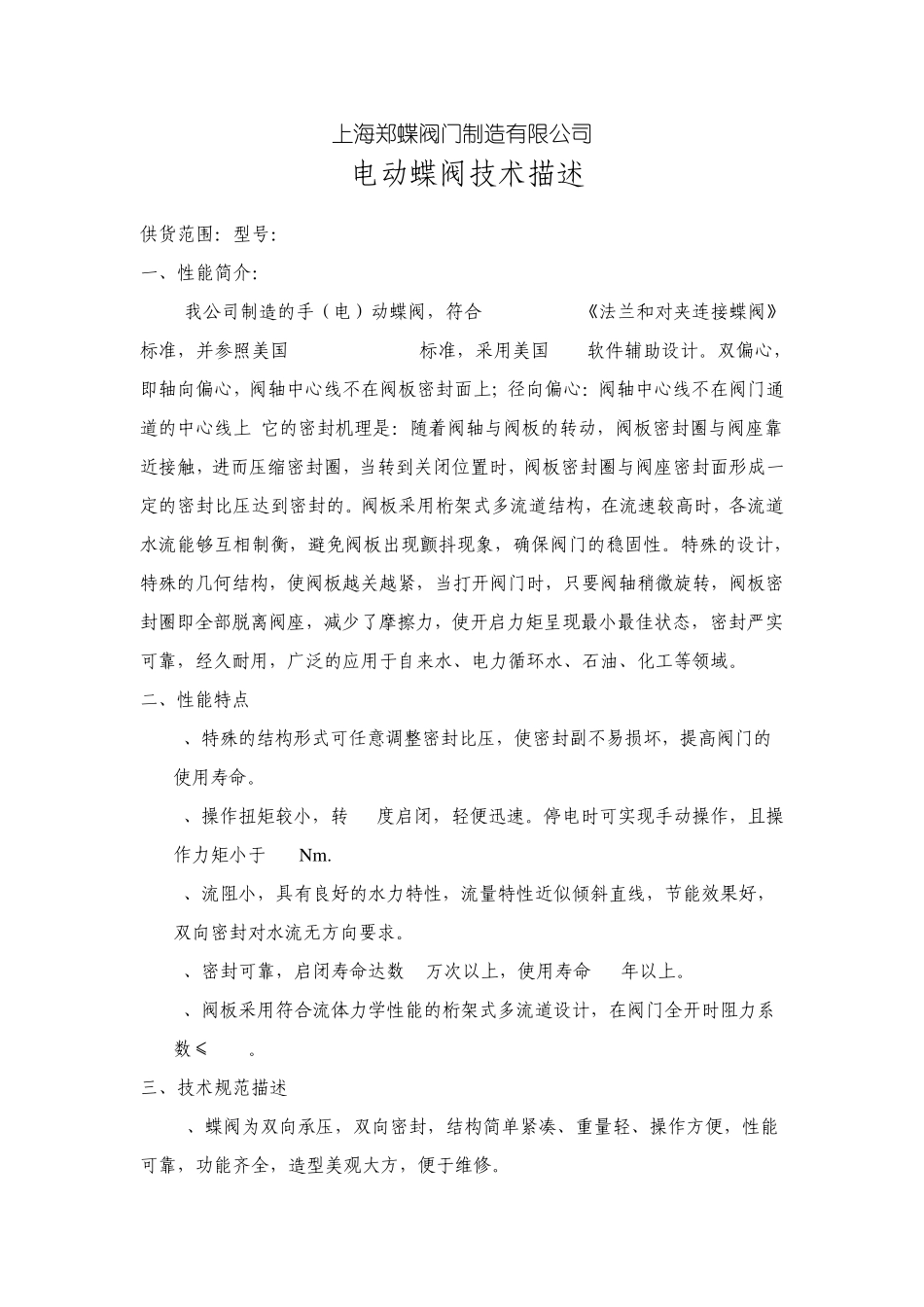

上海郑蝶阀门制造有限公司 电动蝶阀技术描述 供货范围：型号：2D3941X-10Q 一、性能简介： 我公司制造的手（电）动蝶阀，符合 GB12238-89《法兰和对夹连接蝶阀》标准，并参照美国 ANSI/AWWAC504标准，采用美国 CAD软件辅助设计。双偏心，即轴向偏心，阀轴中心线不在阀板密封面上；径向偏心：阀轴中心线不在阀门通道的中心线上.它的密封机理是：随着阀轴与阀板的转动，阀板密封圈与阀座靠近接触，进而压缩密封圈，当转到关闭位置时，阀板密封圈与阀座密封面形成一定的密封比压达到密封的。阀板采用桁架式多流道结构，在流速较高时，各流道水流能够互相制衡，避免阀板出现颤抖现象，确保阀门的稳固性。特殊的设计，特殊的几何结构，使阀板越关越紧，当打开阀门时，只要阀轴稍微旋转，阀板密封圈即全部脱离阀座，减少了摩擦力，使开启力矩呈现最小最佳状态，密封严实可靠，经久耐用，广泛的应用于自来水、电力循环水、石油、化工等领域。 二、性能特点 1、特殊的结构形式可任意调整密封比压，使密封副不易损坏，提高阀门的使用寿命。 2、操作扭矩较小，转 90度启闭，轻便迅速。停电时可实现手动操作，且操作力矩小于120Nm. 3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。 4、密封可靠，启闭寿命达数3万次以上，使用寿命30年以上。 5、阀板采用符合流体力学性能的桁架式多流道设计，在阀门全开时阻力系数≤0.14。 三、技术规范描述 1、蝶阀为双向承压，双向密封，结构简单紧凑、重量轻、操作方便，性能可靠，功能齐全，造型美观大方，便于维修。 2、这种“类型”的蝶阀在使用若干年后，如果密封圈严重磨损，无需拆卸阀门，只要在管道中将调节压板卸下，取下旧的密封圈，更换上新的，然后装上调节压板，均匀地上紧螺栓，即可重新使用，而且能够达到新阀门的密封效果。 3、阀杆轴向采用轴承定位，定位可靠，可有效的防止蝶板轴向窜动，以保证蝶阀的正确位置。 4、蝶阀蜗轮传动机构，采用足够的力矩和刚度设计制造，保证蝶阀在启闭过程中平稳运行，并留有合理余度，蜗轮传动能实现自锁。且传动箱体采用全密封结构，能够在水下 6米不进水,并连续工作 52小时以上. 5、蝶阀蝶板采用的是桁架形结构，此结构刚度好，过流面积大，流阻小，这样在阀门全开时，不易产生抖动现象，全关时，不易使密封圈变形，损坏整个密封副使阀门泄漏。 6、阀座采用镶嵌 1Cr18Ni9Ti不锈钢，当阀杆施加扭矩...
