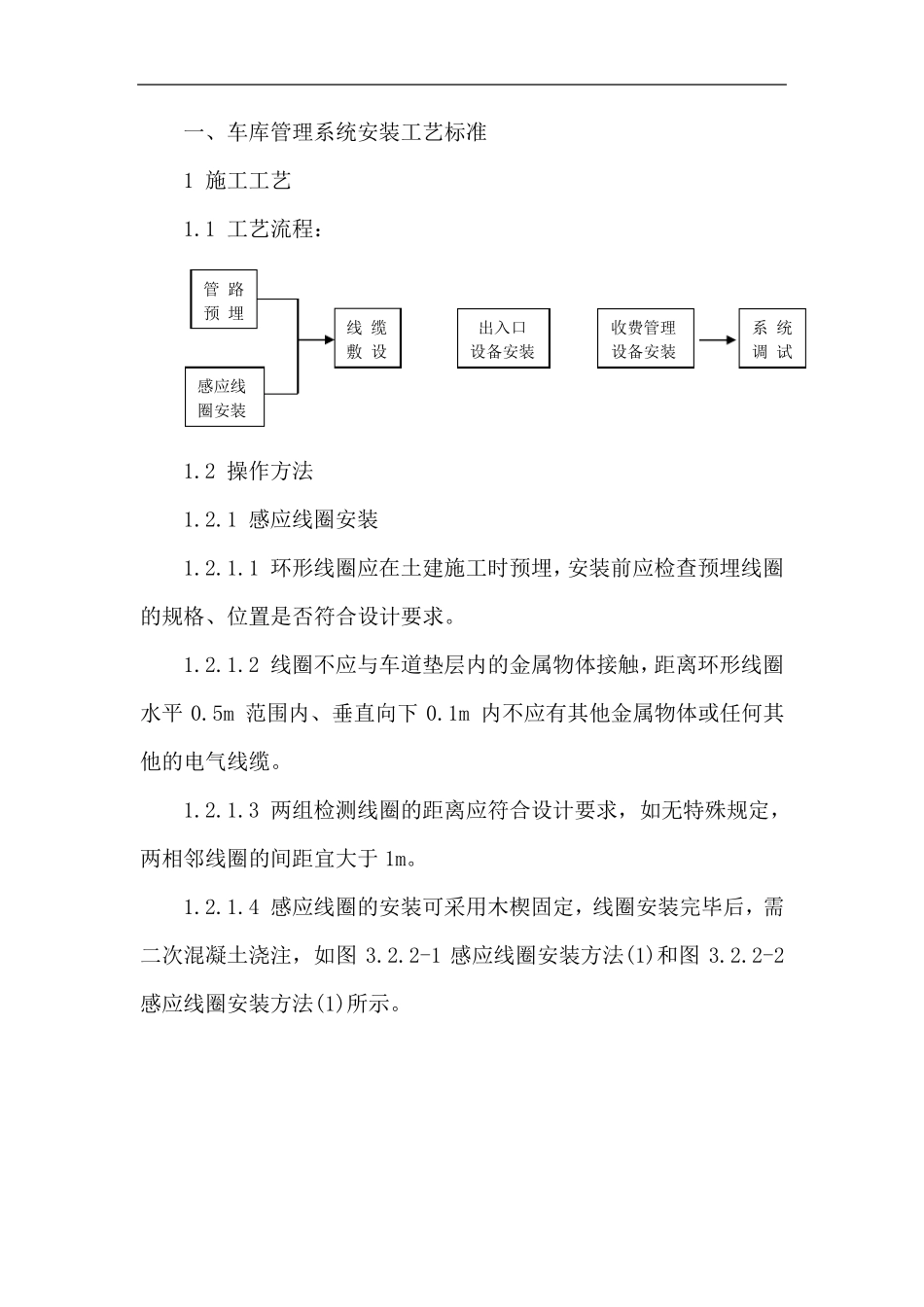

一、车库管理系统安装工艺标准 1 施工工艺 1.1 工艺流程： 1.2 操作方法 1.2.1 感应线圈安装 1.2.1.1 环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要求。 1.2.1.2 线圈不应与车道垫层内的金属物体接触，距离环形线圈水平 0.5m 范围内、垂直向下 0.1m 内不应有其他金属物体或任何其他的电气线缆。 1.2.1.3 两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于 1m。 1.2.1.4 感应线圈的安装可采用木楔固定，线圈安装完毕后，需二次混凝土浇注，如图 3.2.2-1 感应线圈安装方法(1)和图 3.2.2-2 感应线圈安装方法(1)所示。 管 路 预 埋 感应线 圈安装 线 缆 敷 设 出入口 设备安装 收费管理 设备安装 系 统 调 试 - 2 - 1.2.1.5 感应线圈采用开槽固定法安装 1.2.1.6 环形线圈施工时应与土建专业密切配合，要求环形线圈至检测设备的连线应保持连续，中间不应有接头。 1.2.2 出、入口设备安装 1.2.2.1 对于采用红外光电式车辆出入检测的系统： （1）检测设备的安装应按照厂商提供的产品说明书进行。 （2）两组检测装置的距离及高度应符合设计规定，如无特殊要求，两组检测装置的距离一般为1.5m±0.1m，安装高度一般为0.7 m±0.02m。 （3）收、发装置应相互对准且光轴上不应有固定的障碍物，接收装置应避免被阳光或强烈灯光直射。 1.2.2.2 读卡机、自动出票机及闸门机等设备的安装应在土建施工中应配合土建作好预埋工作，保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。 1.2.2.3 读卡机、自动出票机及闸门机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓进行固定，设备的安装应保证固定牢固可 - 3 - 靠、平直，如图 3.2.3-1 出入口设备安装所示。 1.2.3 车库指示设备安装 1.2.3.1 在车库入口处可安装满位指示灯，在土建施工时应预留电气管路。 1.2.3.2 落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。 1.2.3.3 壁装式满位指示灯安装高度宜大于 2.2m。 1.2.4 收费管理设备安装 1.2.4.1 设备在安装前进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。 1.2.4.2 按照图纸连接主机、不间断电源、打印机、POS 机等设备。 1.2.4.3 设备安装应紧密、牢固，紧固件应做防锈处理。 1.2.4.4 压线连接正确无误且牢固、可靠。 2 成品保护 2.1 设...
