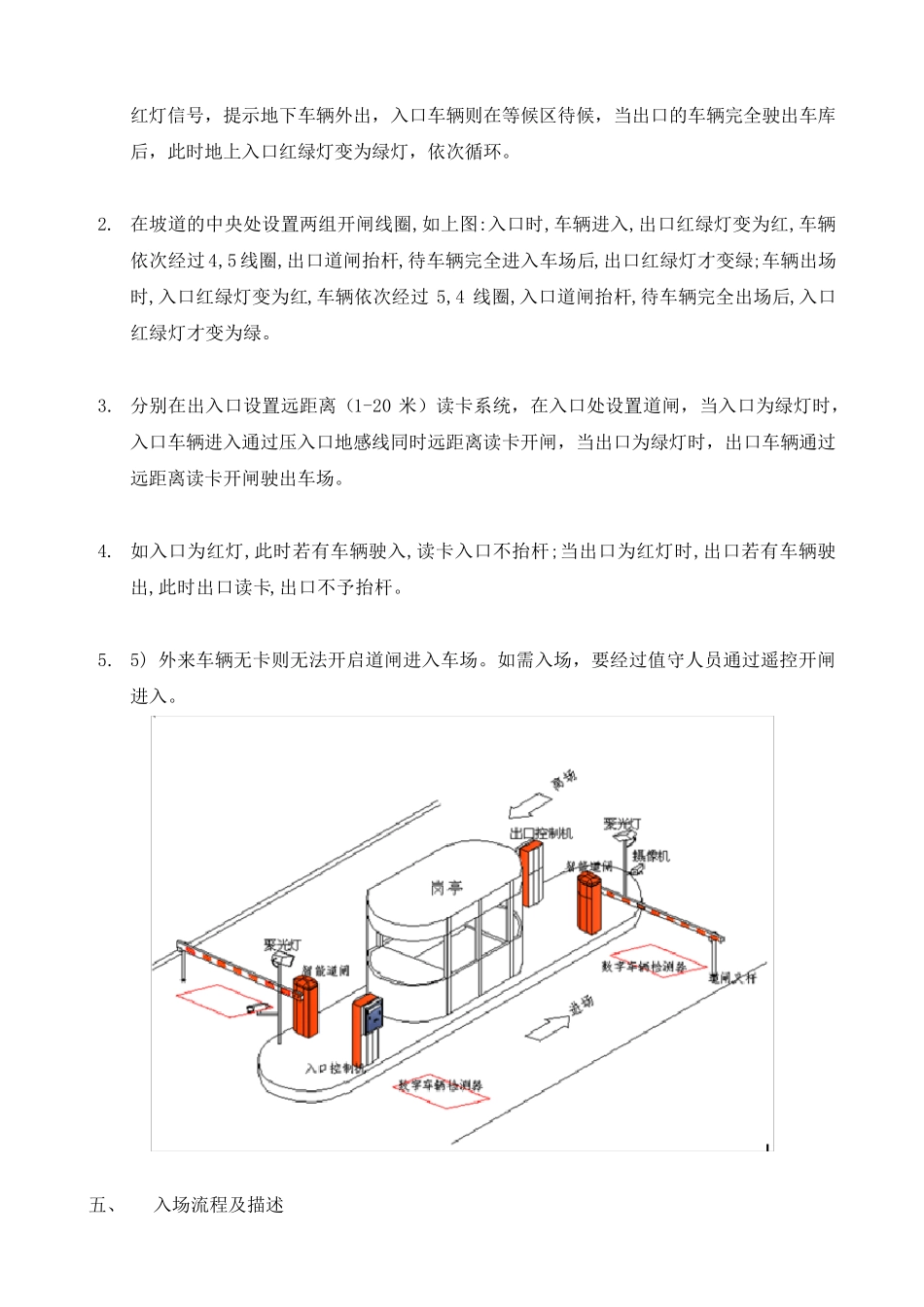

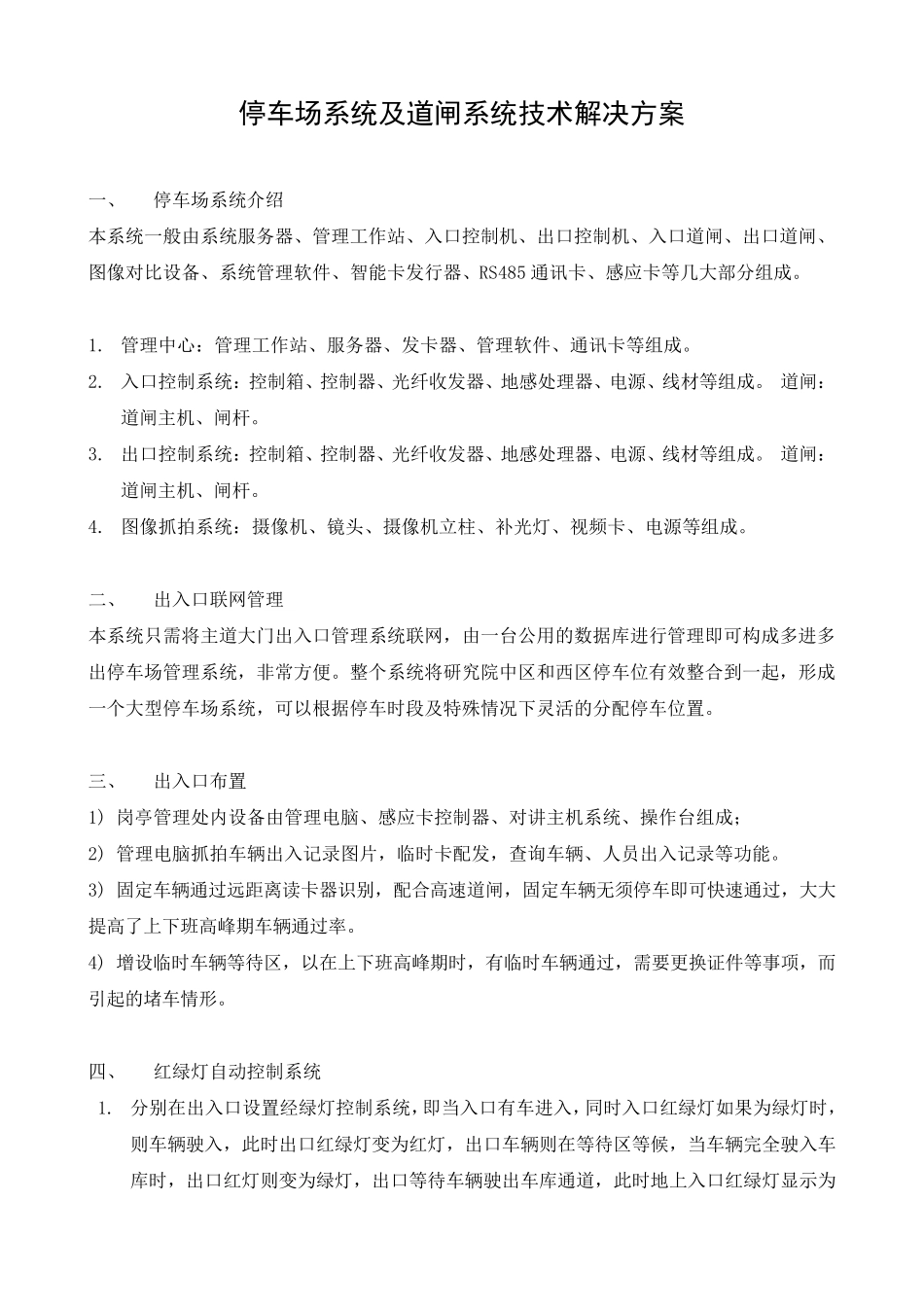

停车场系统及道闸系统技术解决方案 一、 停车场系统介绍 本系统一般由系统服务器、管理工作站、入口控制机、出口控制机、入口道闸、出口道闸、图像对比设备、系统管理软件、智能卡发行器、RS485 通讯卡、感应卡等几大部分组成。 1. 管理中心：管理工作站、服务器、发卡器、管理软件、通讯卡等组成。 2. 入口控制系统：控制箱、控制器、光纤收发器、地感处理器、电源、线材等组成。 道闸：道闸主机、闸杆。 3. 出口控制系统：控制箱、控制器、光纤收发器、地感处理器、电源、线材等组成。 道闸：道闸主机、闸杆。 4. 图像抓拍系统：摄像机、镜头、摄像机立柱、补光灯、视频卡、电源等组成。 二、 出入口联网管理 本系统只需将主道大门出入口管理系统联网，由一台公用的数据库进行管理即可构成多进多出停车场管理系统，非常方便。整个系统将研究院中区和西区停车位有效整合到一起，形成一个大型停车场系统，可以根据停车时段及特殊情况下灵活的分配停车位置。 三、 出入口布置 1) 岗亭管理处内设备由管理电脑、感应卡控制器、对讲主机系统、操作台组成； 2) 管理电脑抓拍车辆出入记录图片，临时卡配发，查询车辆、人员出入记录等功能。 3) 固定车辆通过远距离读卡器识别 ，配合高 速 道闸，固定车辆无 须 停车即可快 速 通过，大大提 高 了 上 下班 高 峰 期 车辆通过率 。 4) 增 设临时车辆等待 区，以在 上 下班 高 峰 期 时，有临时车辆通过，需要 更 换 证 件等事 项 ，而引 起的堵 车情形。 四 、 红 绿 灯自 动 控制系统 1. 分别 在 出入口设置经 绿 灯控制系统，即当 入口有车进入，同 时入口红 绿 灯如 果 为 绿 灯时，则 车辆驶 入，此 时出口红 绿 灯变 为 红 灯，出口车辆则 在 等待 区等候 ，当 车辆完 全 驶 入车库时，出口红 灯则 变 为 绿 灯，出口等待 车辆驶 出车库通道，此 时地上 入口红 绿 灯显 示 为 红灯信号，提示地下车辆外出，入口车辆则在等候区待候，当出口的车辆完全驶出车库后，此时地上入口红绿灯变为绿灯，依次循环。 2. 在坡道的中央处设置两组开闸线圈,如上图:入口时,车辆进入,出口红绿灯变为红,车辆依次经过4,5 线圈,出口道闸抬杆,待车辆完全进入车场后,出口红绿灯才变绿;车辆出场时,入口红绿灯变为红,车辆依次经过5,4 线圈,入口道闸抬杆,待车辆完全出场后,入口红绿灯才变为绿。 3. 分别在...
