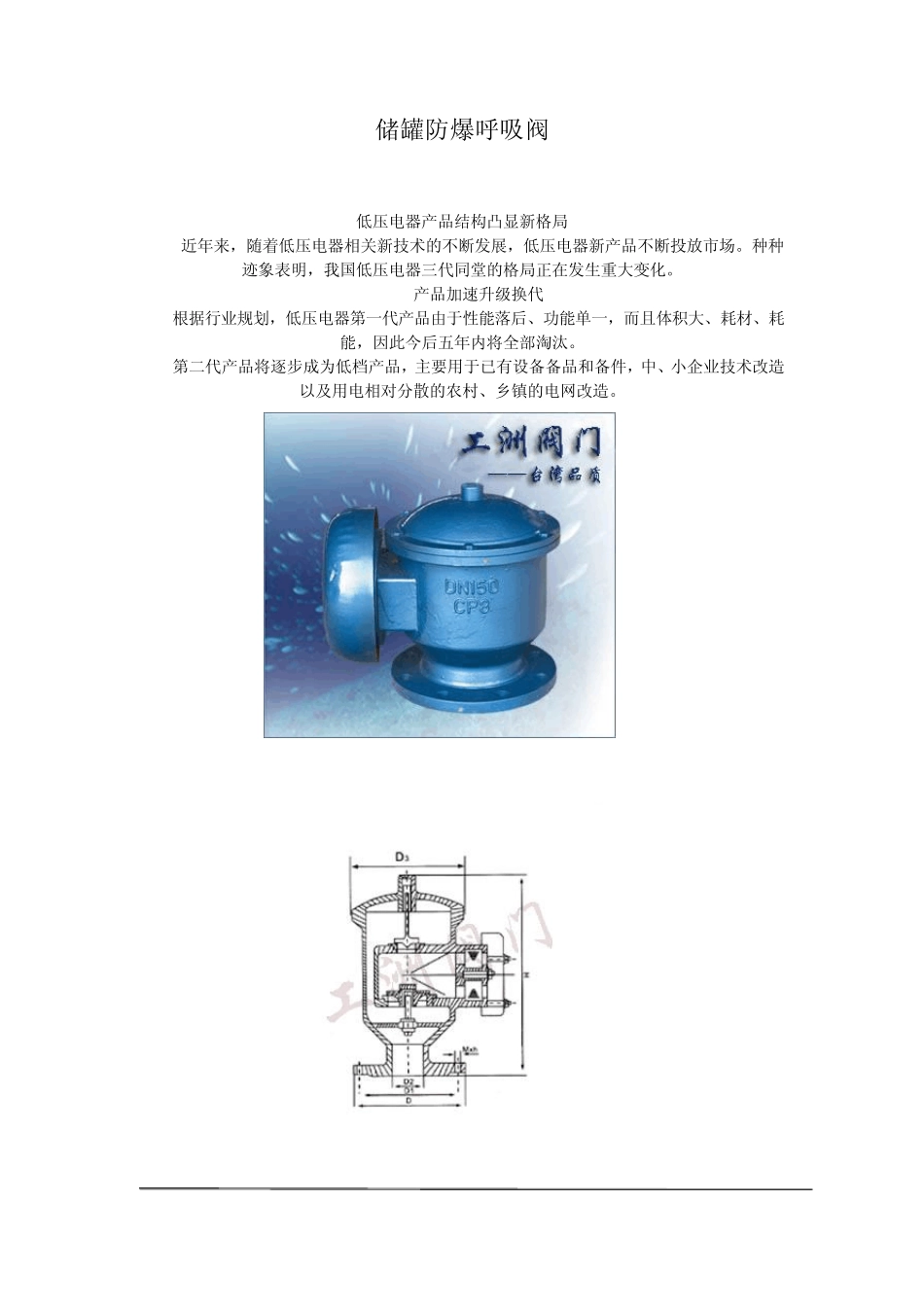

储罐防爆呼吸阀 低压电器产品结构凸显新格局 近年来，随着低压电器相关新技术的不断发展，低压电器新产品不断投放市场。种种迹象表明，我国低压电器三代同堂的格局正在发生重大变化。 产品加速升级换代 根据行业规划，低压电器第一代产品由于性能落后、功能单一，而且体积大、耗材、耗能，因此今后五年内将全部淘汰。 第二代产品将逐步成为低档产品，主要用于已有设备备品和备件，中、小企业技术改造以及用电相对分散的农村、乡镇的电网改造。 一、概述： 工洲牌ZFQ-1 型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。 性能及特点： • 壳体选用铸钢和铝合金，耐腐蚀性好； • 波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好； • 结构简单，易检修，安全方便； 维护与保养： • 为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。 • 定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。 • 在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。 • 新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。 二、主要技术参数： A 级正压 355Pa (36毫米水柱) 负压 295Pa (30毫米水柱) B 级正压 980Pa (100毫米水柱) 负压 295Pa (30毫米水柱) C 级正压 1765Pa (180毫米水柱) 负压 295Pa (30毫米水柱) 三、零部件材料： 阀体材料 碳钢 WCB、不锈钢304、316、铝合金 正压阀盘材料 不锈钢304、316、铝合金 负压阀盘材料 不锈钢304、316、四氟 PTFE 环境温度 ℃ -30~60 操作压力 Pa -295~98000 -30mmH2O~+10000mmH2O 四、工洲牌呼吸阀国标法兰连接外形尺寸： GB、JB 规格 安装尺寸（mm） D1 D D3 H M-h DN50 Ø110 Ø140 160 255 4×12 DN100 Ø170 Ø205 235 480 4×16 DN150 Ø225 Ø260 295 547 8×16 DN200 Ø280 Ø315 355 658 8×16 DN250 Ø335 Ø370 420 705 12...
