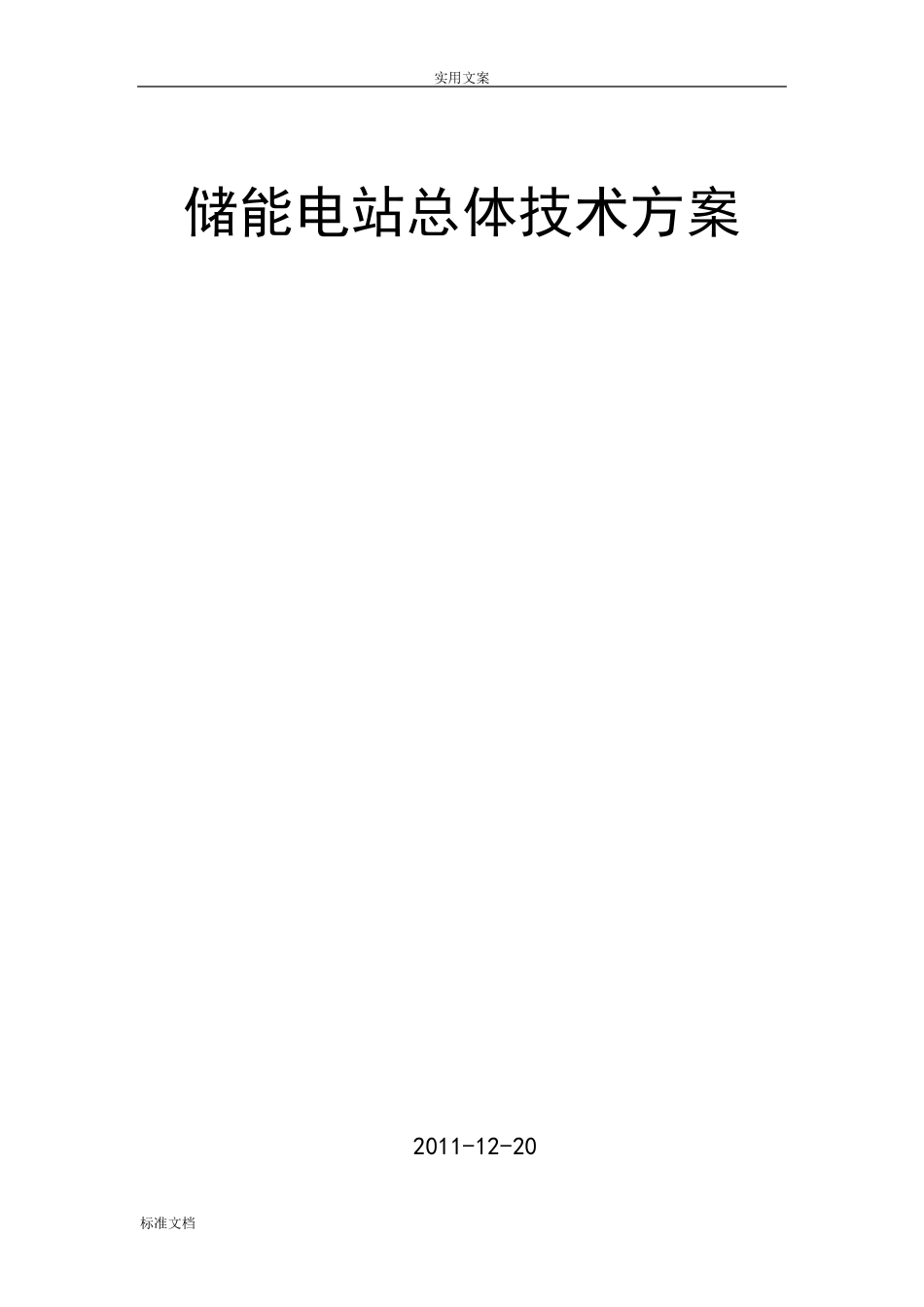

储能电站总体技术方案设计

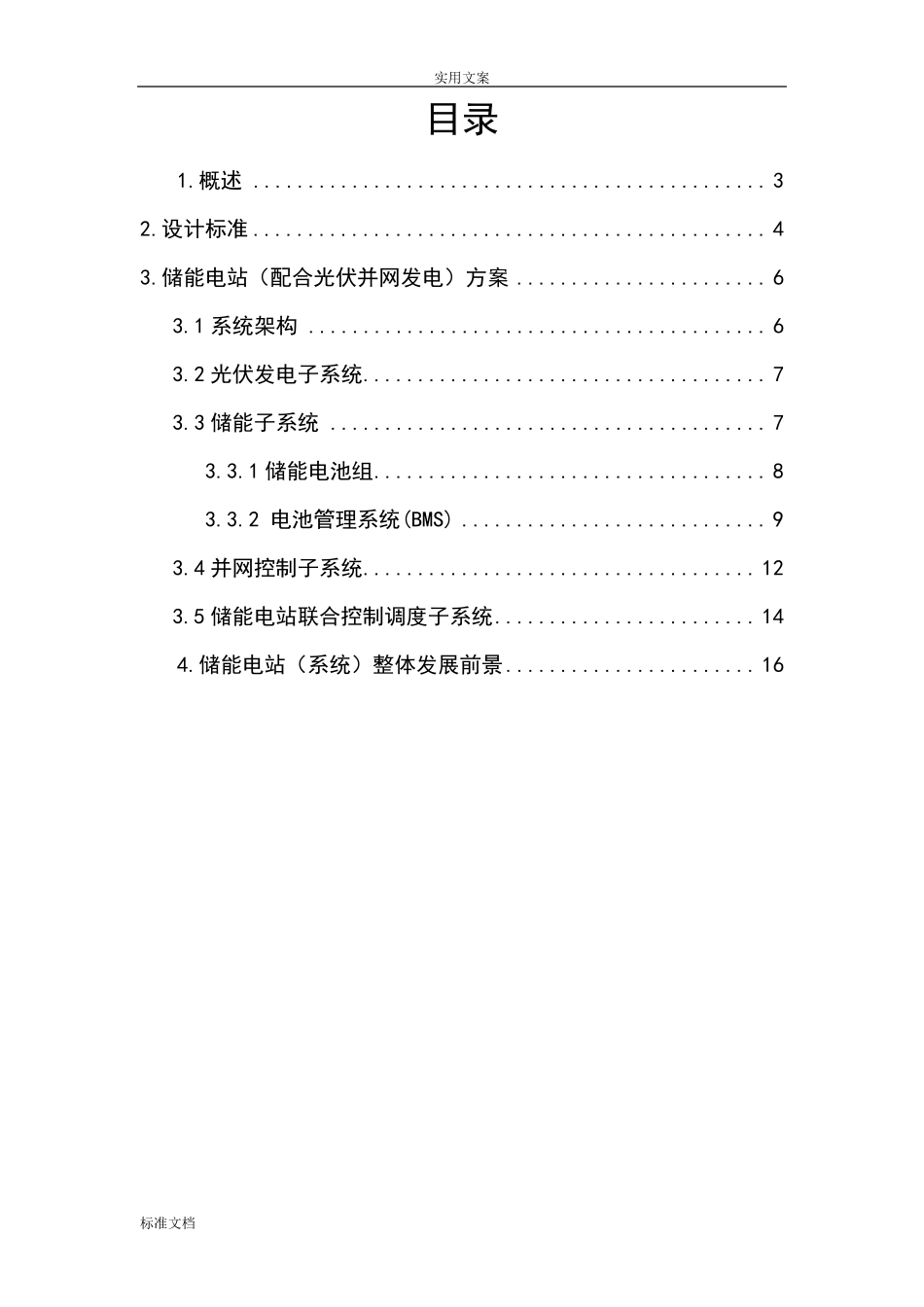

实用文案 标准文档 储能电站总体技术方案 2011-12-20 实用文案 标准文档 目录 1.概述 ............................................... 3 2.设计标准 ............................................... 4 3.储能电站（配合光伏并网发电）方案 ....................... 6 3.1 系统架构 .......................................... 6 3.2 光伏发电子系统 ..................................... 7 3.3 储能子系统 ........................................ 7 3.3.1 储能电池组 .................................... 8 3.3.2 电池管理系统(BMS) ............................ 9 3.4 并网控制子系统 .................................... 12 3.5 储能电站联合控制调度子系统 ........................ 14 4.储能电站（系统）整体发展前景 ....................... 16 实用文案 标准文档 1.概述 大容量电池储能系统在电力系统中的应用已有20 多年的历史，早期主要用于孤立电网的调频、热备用、调压和备份等。电池储能系统在新能源并网中的应用，国外也已开展了一定的研究。上世纪90 年代末德国在Herne 1MW 的光伏电站和Bocholt 2MW 的风电场分别配置了容量为1.2MWh 的电池储能系统，提供削峰、不中断供电和改善电能质量功能。从2003 年开始， 日本在Hokkaido 30.6MW风电场安装了6MW /6MWh 的全钒液流电池（VRB）储能系统，用于平抑输出功率波动。2009 年英国EDF 电网将600kW/200kWh 锂离子电池储能系统配置在东部一个11KV 配电网STATCOM 中，用于潮流和电压控制，有功和无功控制。 总体来说，储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大功能应用。比如：削峰填谷，改善电网运行曲线，通俗一点解释，储能电站就像一个储电银行，可以把用电低谷期富余的电储存起来，在用电高峰的时候再 拿 出来用，这 样 就减 少 了电能的浪 费 ； 此 外储能电站还 能减 少 线损，增 加 线路和设 备使 用寿 命 ； 优 化 系统电源布 局 ，改善电能质量。而 储能电站的绿 色 优 势 则主要体现 在：科 学 安全，建 设 周 期短 ； 绿 色 环 保 ，促 进 环 境 友 好 ； 集 约 用地 ，减少 资 源消 耗 等方 面 。 实用文案 标准文档 2.设计...
