储能系统方案设计

储能系统方案设计_第1页
1/6
储能系统方案设计_第2页
2/6
储能系统方案设计_第3页
3/6

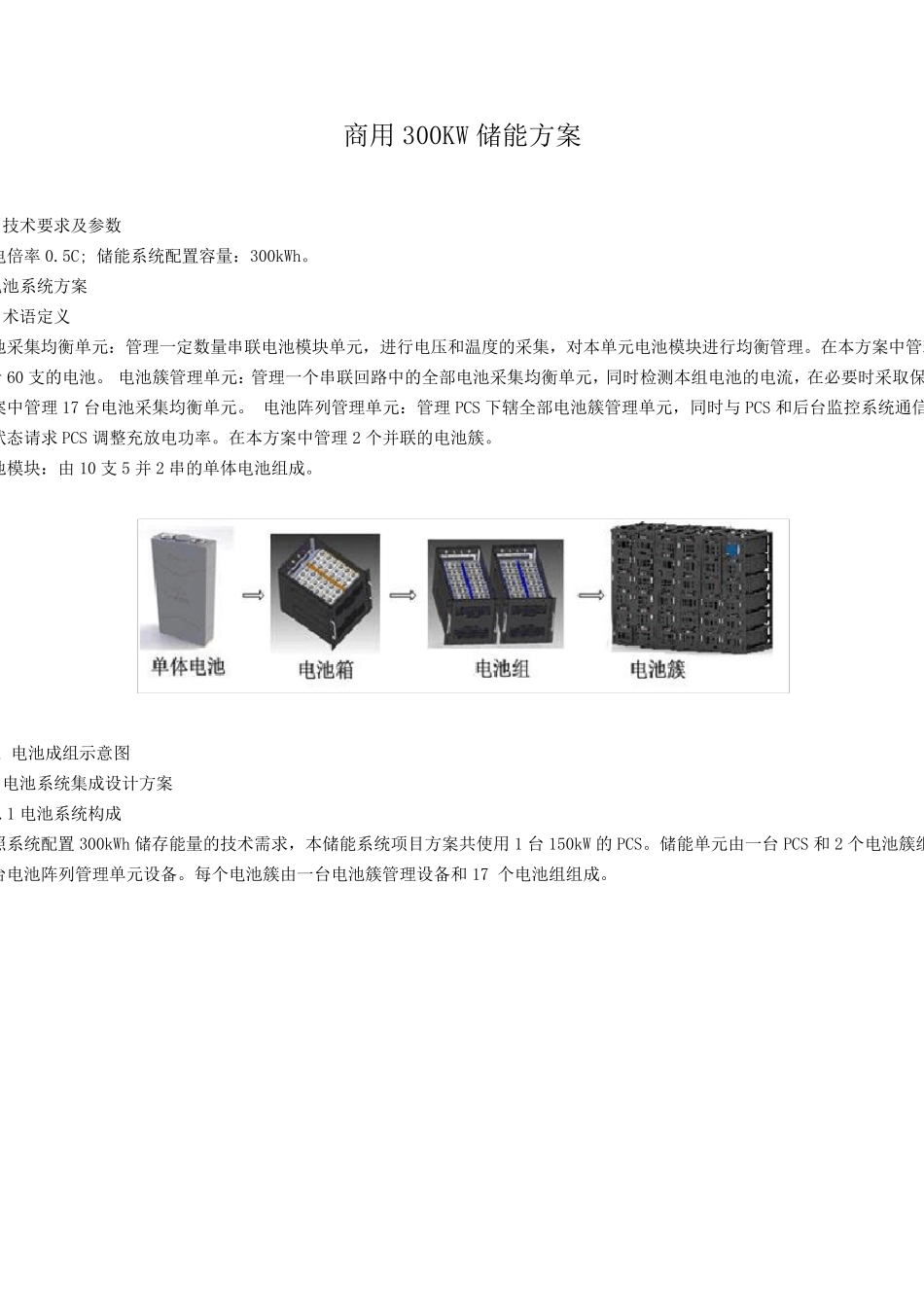

商用300KW 储能方案 技术要求及参数 电倍率0.5C; 储能系统配置容量:300kWh。 电池系统方案 术语定义 池采集均衡单元:管理一定数量串联电池模块单元,进行电压和温度的采集,对本单元电池模块进行均衡管理。在本方案中管理计 60 支的电池。 电池簇管理单元:管理一个串联回路中的全部电池采集均衡单元,同时检测本组电池的电流,在必要时采取保案中管理 17 台电池采集均衡单元。 电池阵列管理单元:管理 PCS 下辖全部电池簇管理单元,同时与 PCS 和后台监控系统通信状态请求PCS 调整充放电功率。在本方案中管理 2 个并联的电池簇。 池模块:由 10 支 5 并 2 串的单体电池组成。 1 电池成组示意图 电池系统集成设计方案 .1 电池系统构成 照系统配置300kWh 储存能量的技术需求,本储能系统项目方案共使用1 台 150kW 的 PCS。储能单元由一台 PCS 和 2 个电池簇组台电池阵列管理单元设备。每个电池簇由一台电池簇管理设备和 17 个电池组组成。 .2 电池系统计算书 项 目 单体 电池模块 电池组 电池簇 电池阵列 体电池数目 1 10 60 1020 2040 称电压(V) 3.2 6.4 38.4 652.8 652.8 量(Ah) 55 275 275 275 -- 定能量(kWh) 0.176 1.76 10.56 179.52 359.04 低工作电压(V) 2.5 5 30 510 510 高充电电压(V) 3.6 7.2 43.2 734.4 734.4 统配置裕量 (359.04kWh -300 kWh)/300 kWh =19.68% 于以上各项分析设计,300kWh 电池系统计算如下。 .3 电池柜设计方案 池机柜内部主要安装电池箱和BMS 主控管理系统、配套电线电缆、高低压电气保护部件等。机柜采用分组分层设计,机柜外观柜采用免维护技术、模数化组合的装配式结构,保证柜体结构具有良好的机械强度,整体结构能最大程度地满足整个系统的可。 其中,三个电池架组成的示意图如图3 所示,尺寸为3600mm×700mm×2300mm。 3 电池架及插箱 .4 集装箱设计方案 个储能系统放置在20 英尺集装箱中,集装箱尺寸为: 6058mm×2438 mm×2896mm;系集装箱外部结构如图 4 所示。 BMS 系统管理配置方案 .1 系统架构 项目所用BMS 采用三层架构进行设计,分别是电池采集均衡单元、电池簇管理单元、电池阵列管理单元。 5 电池管理系统结构图 池采集均衡单元CABU:负责管理12 支串联电池,主要功能包括监测单体电池电压、温度以及均衡管理,以 CAN 总线方式与 B。 电池簇管理单元BCMU:主要负...
