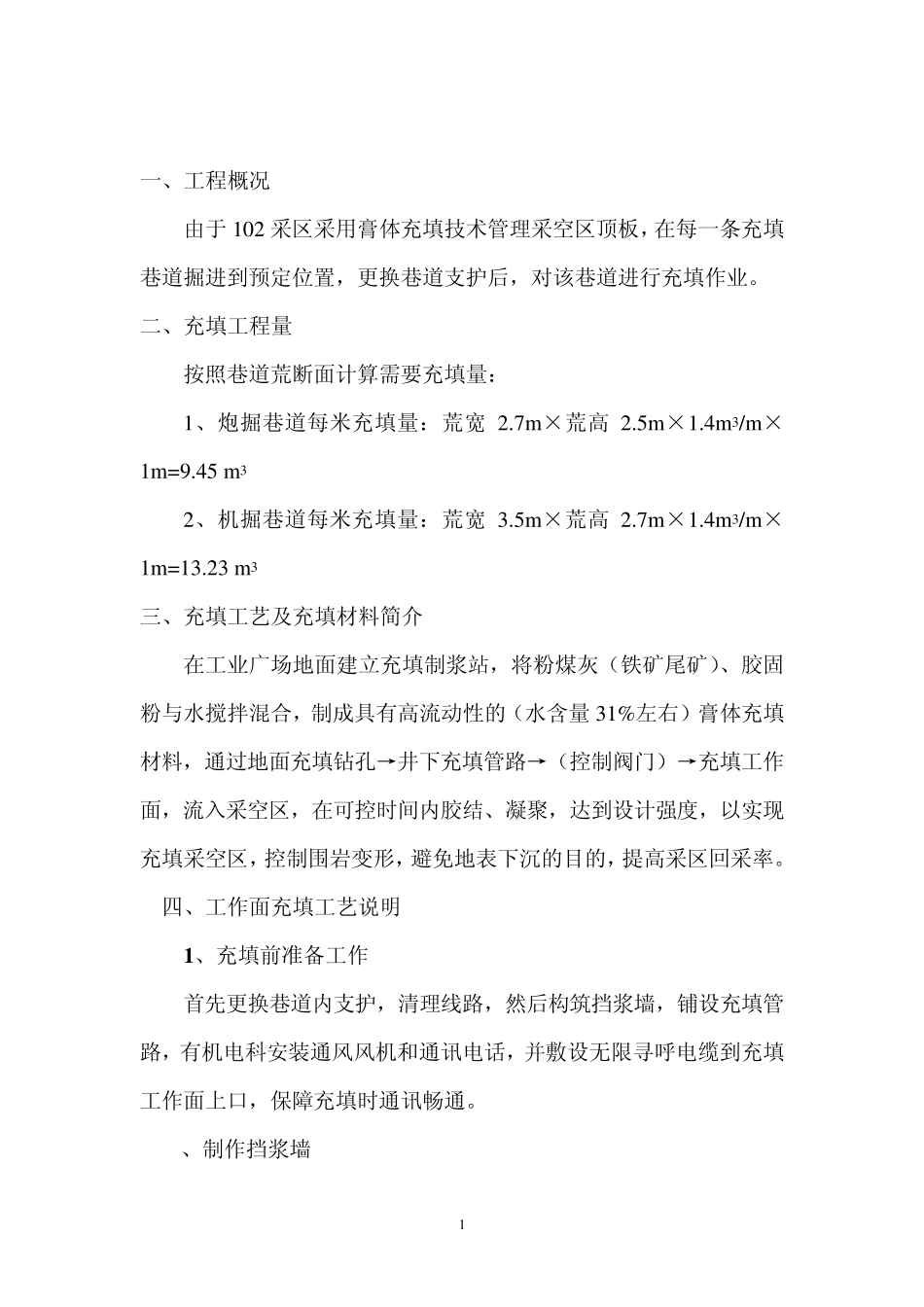

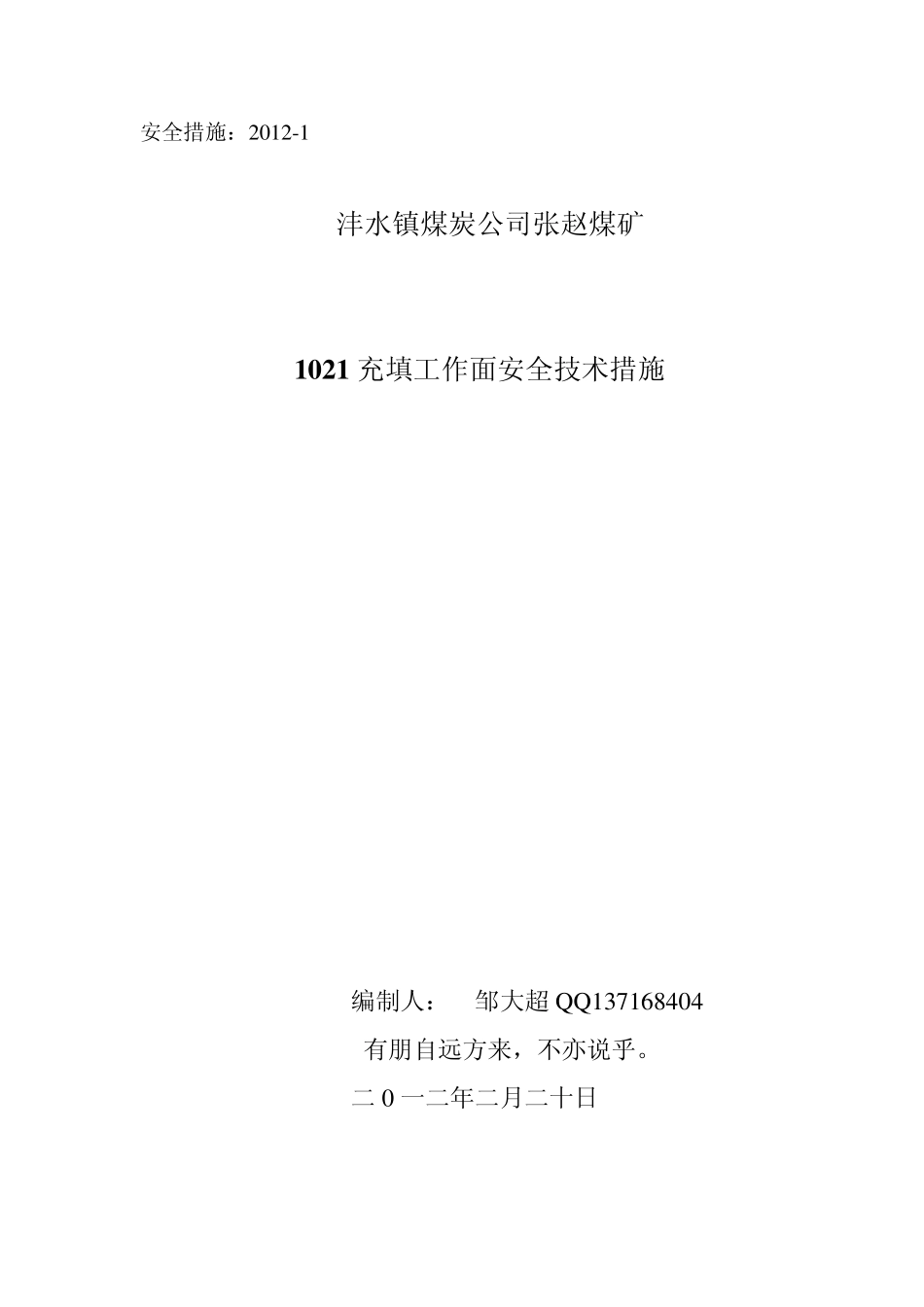

安全措施:2012-1 沣水镇煤炭公司张赵煤矿 1 0 2 1 充填工作面安全技术措施 编制人: 邹大超Q Q 137168404 有朋自远方来,不亦说乎。 二 0 一二年二月二十日 1 一、工程概况 由于102 采区采用膏体充填技术管理采空区顶板,在每一条充填巷道掘进到预定位置,更换巷道支护后,对该巷道进行充填作业。 二、充填工程量 按照巷道荒断面计算需要充填量: 1、炮掘巷道每米充填量:荒宽2.7m ×荒高 2.5m ×1.4m 3/m ×1m =9.45 m 3 2、机掘巷道每米充填量:荒宽3.5m ×荒高 2.7m ×1.4m 3/m ×1m =13.23 m 3 三、充填工艺及充填材料简介 在工业广场地面建立充填制浆站,将粉煤灰(铁矿尾矿)、胶固粉与水搅拌混合,制成具有高流动性的(水含量31%左右)膏体充填材料,通过地面充填钻孔→井下充填管路→(控制阀门)→充填工作面,流入采空区,在可控时间内胶结、凝聚,达到设计强度,以实现充填采空区,控制围岩变形,避免地表下沉的目的,提高采区回采率。 四、工作面充填工艺说明 1 、充填前准备工作 首先更换巷道内支护,清理线路,然后构筑挡浆墙,铺设充填管路,有机电科安装通风风机和通讯电话,并敷设无限寻呼电缆到充填工作面上口,保障充填时通讯畅通。 2、制作挡浆墙 2 充填前,先在需要充填巷道上部构筑挡浆墙,挡浆墙采用加气混凝土砌块,规格为长 600mm×宽 200mm×高 240mm,150#水泥砂浆勾缝砌筑;挡浆墙位置在巷道开门口以里 3~4m处,挡浆墙长度一般大于巷道宽度 1.0m(即巷道每侧宽 0.5m), 墙体厚度 0.6m;砌墙时,要在巷道四周掏槽,两帮掏槽深度不小于 0.5m、宽度不小于 0.6m的壁槽(底板硬岩掏槽深度不小于 0.3m、煤帮松软处掏槽深度不小于0.5m或掏槽到结实煤壁)。 底板掏槽深度不小于 0.3m;顶板活石摘除,有明显裂隙时,要用麻绳塞严实。墙体砌筑及两面抹面均要用 150#水泥灰抹面压实(抹面砂浆厚度不小于 10mmm),以防充填时出现跑浆、漏浆现象。 3、挡浆墙支柱打设 为提高墙体稳定性,在挡浆墙砌好后,在距离墙体后面 0.1m处打设一排单体液压支柱配长钢梁、柱距中至中0.4m,单体支柱支在实底上,应有不小于 3°迎山角,支撑力不小于 90KN。支柱与墙体之间的空隙用厚木板或者旧输送带充填严实。必要时,可在墙体后面打设 3~5棵戗柱,增加墙体支撑强度。所有支柱全部用直径 5mm的钢丝绳连锁,防止倾倒。充填完毕待充填物凝固后,经检查确认充填物凝固...
